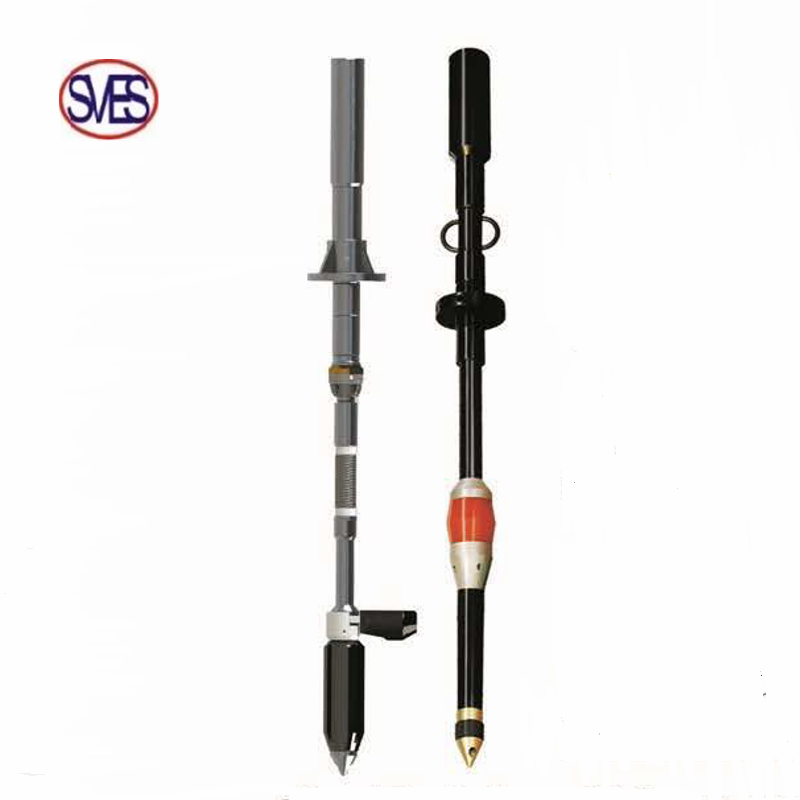

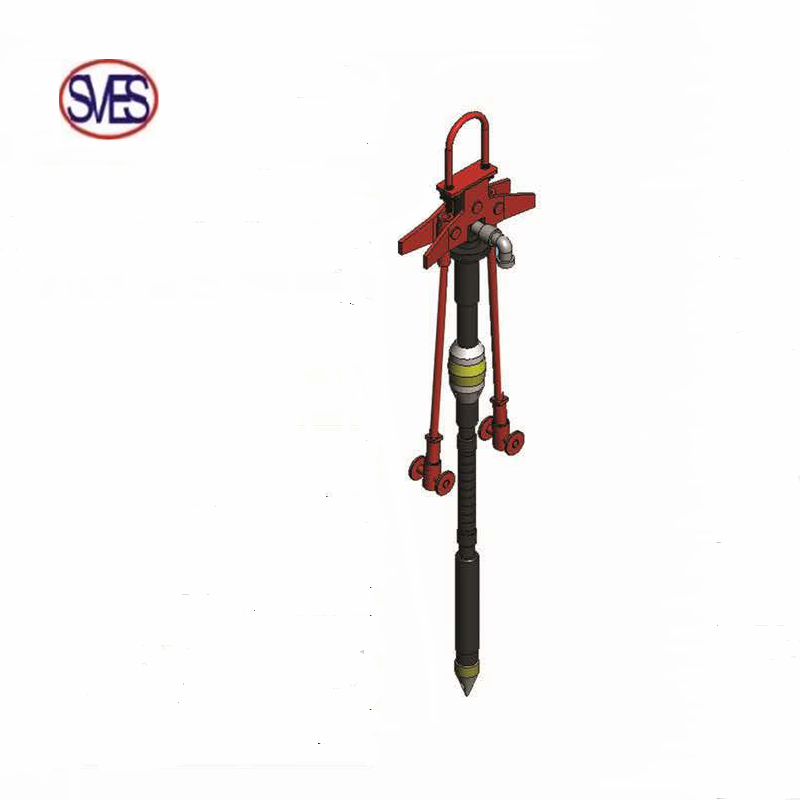

Llenar y circular herramienta
La herramienta de llenado y circulación sin accionamiento superior es una herramienta que se utiliza para la inyección y circulación de lodo durante el funcionamiento de la tubería de revestimiento. La herramienta FAC sin mando superior está diseñada tanto para llenar la tubería de revestimiento con fluido de perforación mientras se ejecuta en el pozo como para permitir la circulación rápida de la sarta de tubería de revestimiento en cualquier momento sin necesidad de instalar un cilindro de tubería de revestimiento.
| Modelo | Tamaño de tubería aplicable |
LO HAGO | 7~20 |
SÍ | 5. 1/2~7 |
SÍ | 4. 1/2~5 |
L-FAC (sin unidad superior) | 7~14 |
Caja | Conjunto de sello (Marca) | máx. Presión | ||||
Tamaño (pulgadas) | Peso (lb) | Diámetro interior (mm) | Sello Anticipo | Sellando Elemento | Anillo G | |
7 | 23-26 | 161,7-159,4 | L-7A | L-7A | L-7A | 3000ps yo |
29-32 | 157.1-154.8 | L-7B | L-7B | L-7B | ||
35-41 | 152. 5-147. 8 | L-7C | L-7C | L-7C | ||
7. 5/8 | 33. 7-42. 8 | 171.8-165.1 | L-7. 5/8A | L-7. 5/8A | L-7. 5/8A | 2500psi |
42. 8-47. 1 | 165. 1-161. 9 | L-7. 5/88 | L-7. 5/8B | L-7. 5/8B | ||
8. 5/8 | 28-40 | 203.6-196.2 | L-8. 5/8A | L-8. 5/8A | L-8. 5/8A | 2500psi |
40-49 | 196.2-190.8 | L-8. 5/8B | L-8. 5/8B | L-8. 5/8B | ||
9. 5/8 | 32. 3-36 | 228. 6-226. 6 | L-9. 5/8C | L-9. 5/8C | L-9. 5/8C | 2000psi |
36-47 | 226. 6-220. 5 | L-9. 5/8B | L-9. 5/88 | L-9. 5/8B | ||
47-58 | 220. 5-214. 3 | L-9. 5/8A | L-9. 5/8A | L-9. 5/8A | ||
9. 7/8 | 62. 8-68. 9 | 219.8-215.6 | L-9. 5/8A | L-9. 5/8A | L-9. 5/8A | 2000psi |
10. 3/4 | 51-60.7 | 250. 2-245. 4 | L-10. 3/4A | L-10. 3/4A | L-10. 3/4A | 1500psi |
60. 7-71. 1 | 245. 4-240 | L-10. 3/48 | L-10. 3/4B | L-10. 3/48 | ||
11.3/4 | 47-60 | 279. 4-273. 6 | L-11.3/4A | L-11.3/4A | L-11.3/4A | 1500psi |
13. 3/8 | 48-61 | 323-317.9 | L-13. 3/8B | L-13. 3/8B | L-13. 3/88 | 1000 psi |
68-72 | 315. 3-313. 6 | L-13. 3/8A | L-13. 3/8A | L-13. 3/8A | ||
14 | 80-92 | 327. 7-323. 3 | L-14A | L-14A | L-14A | 1000 psi |
