Probador de formación

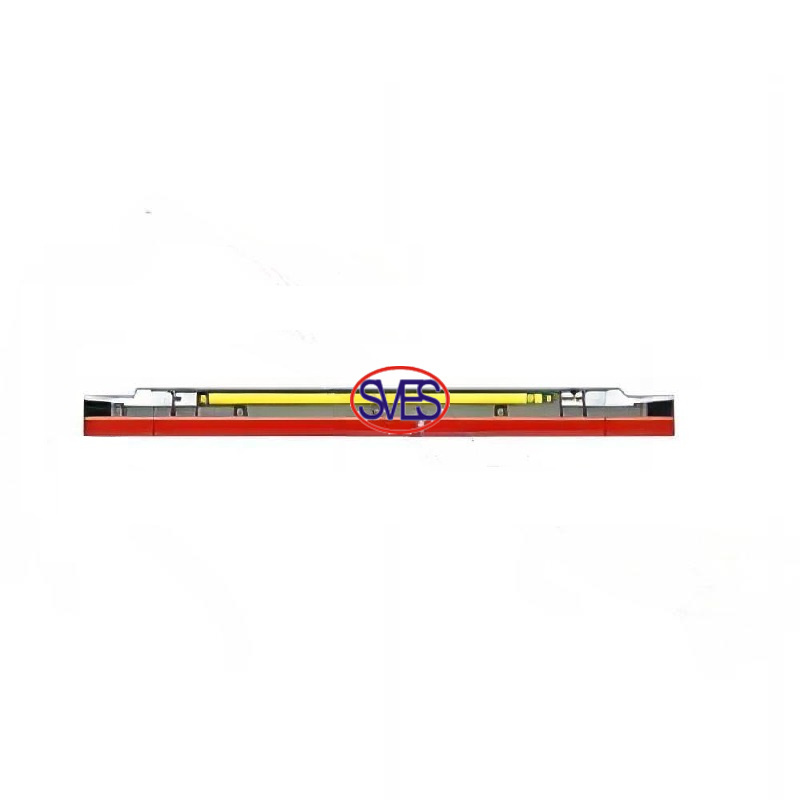

Carro de muestra de fluido monofásico montado en tuberíaies

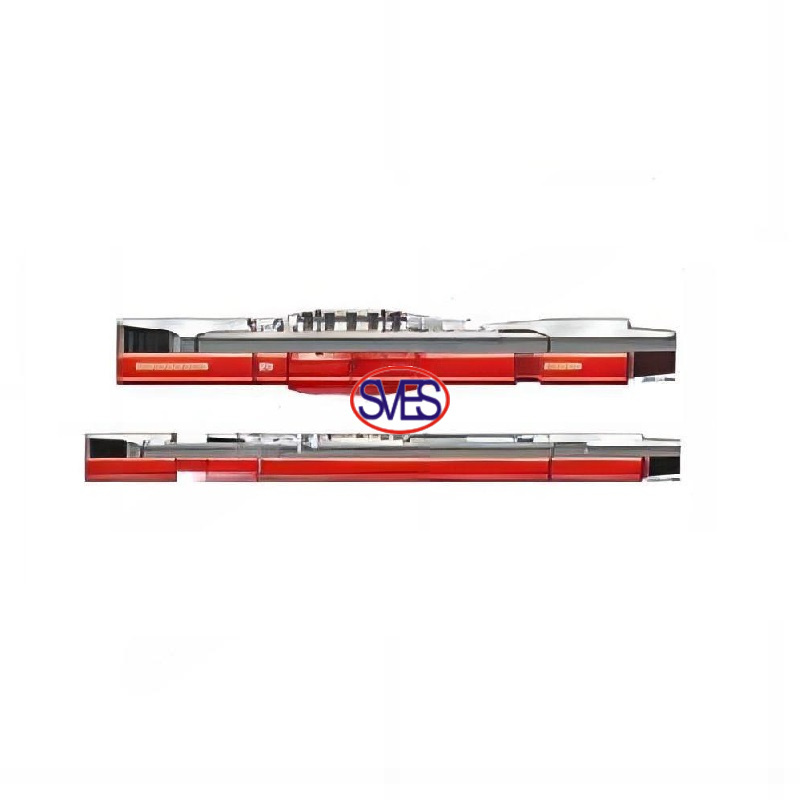

El portador de muestras de fluido monofásico montado en tubería para ejecutar pruebas estándar de columna de perforación (DST), disparar y extraer, o en cualquier momento en que se necesite un sistema de muestreo de fluido transportado por tubería. El transportista puede retener un 2.25-in. Especificaciones de identificación y pesca en 7 pulgadas. y por encima de la carcasa, incluso cuando se transportan dos cilindros de tamaño completo de 600 cc y 1,75 pulg. muestreadores de fluidos monofásicos.
Los amortiguadores protegen el equipo de medición de presión u otros componentes sensibles en la columna de trabajo de las cargas de choque transmitidas a través de la columna de trabajo al disparar pistolas TCP. Tiene tipo Vertical y Radial.
El empacador RTTS es un empacador de pared de gancho de apertura completa que se utiliza para operaciones de prueba, tratamiento y cementación forzada. En la mayoría de los casos, la herramienta funciona con un conjunto de válvula de circulación.
La válvula de circulación RTTS es una válvula bloqueada abierta/bloqueada cerrada que sirve como válvula de circulación y derivación. El espacio libre entre el empacador RTTS (o cualquier empacador de pared de gancho) y el DI de la tubería de revestimiento es relativamente pequeño. Para reducir el efecto de la acción de frotamiento del fluido cuando la herramienta se introduce o se extrae del pozo, generalmente se usa una derivación del obturador.
La junta de seguridad RTTS es un dispositivo de retroceso de emergencia opcional. La junta de seguridad libera la sarta de trabajo y la herramienta por encima del empacador si el empacador se atasca durante las operaciones.
La válvula de drenaje consta de un cuerpo con orificios, un manguito deslizante y una tuerca giratoria que controla la posición del manguito deslizante. El manguito cubre o expone los puertos en el cuerpo de la válvula. La válvula de drenaje es adecuada para servicio ácido a todas las temperaturas. Se requiere un collar de drenaje y los componentes asociados para aliviar la presión.

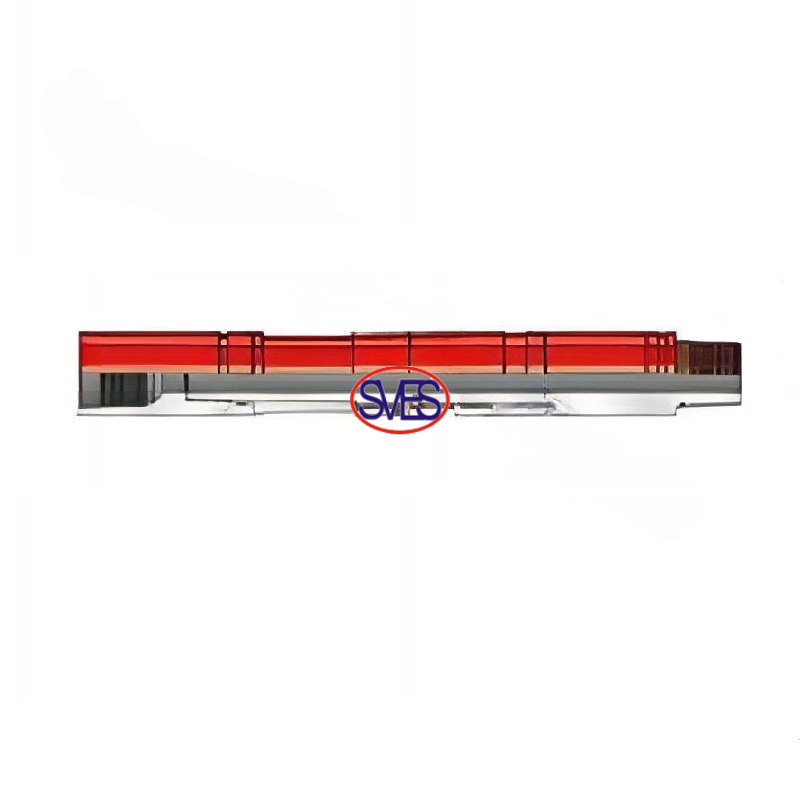

Válvula de circulación hidráulica
La válvula de circulación hidráulica sirve como derivación alrededor del empacador o como válvula de circulación para hacer circular un pozo después de la prueba. Cuando se ejecuta debajo de una válvula cerrada, la herramienta sirve como derivación alrededor del obturador y ayuda a aliviar la presión acumulada debajo de la válvula cerrada cuando se inserta en un obturador de producción. Cuando se ejecuta sobre una válvula cerrada, la herramienta se puede usar como una válvula de circulación cuando se levanta la sarta de trabajo.

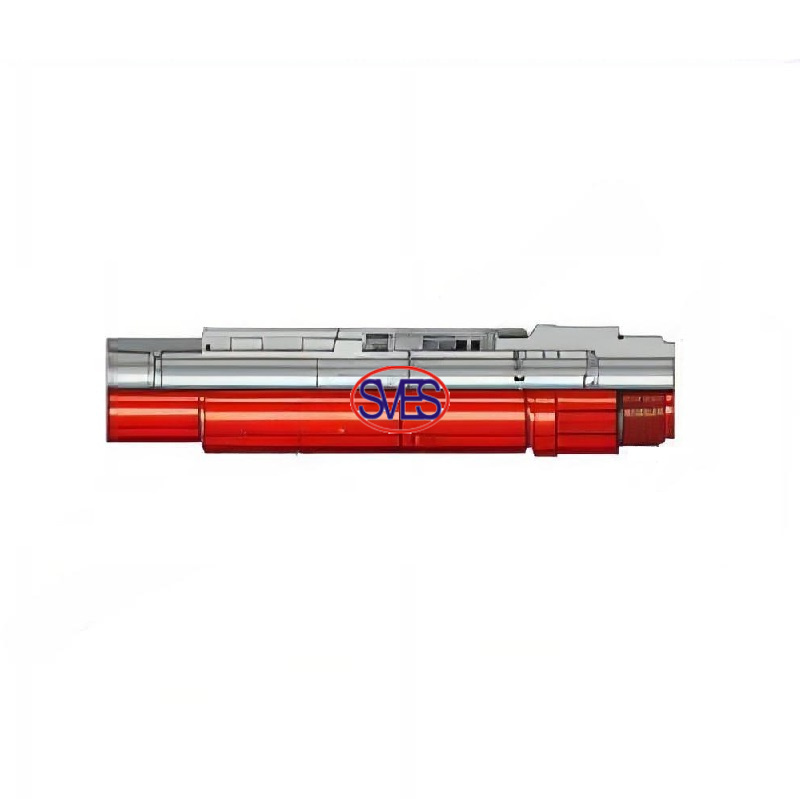

Válvula de circulación operada por presión interna (IPO)
La válvula de circulación operada por presión interna (IPO, por sus siglas en inglés) es una válvula de circulación de disparo único que permite la circulación a través de la columna de trabajo antes de la desconexión y sirve como válvula de drenaje durante la desconexión. Se puede ejecutar en pozos revestidos o abiertos y mantiene un paso total a través de la herramienta. La válvula de circulación IPO se utiliza en las siguientes situaciones:

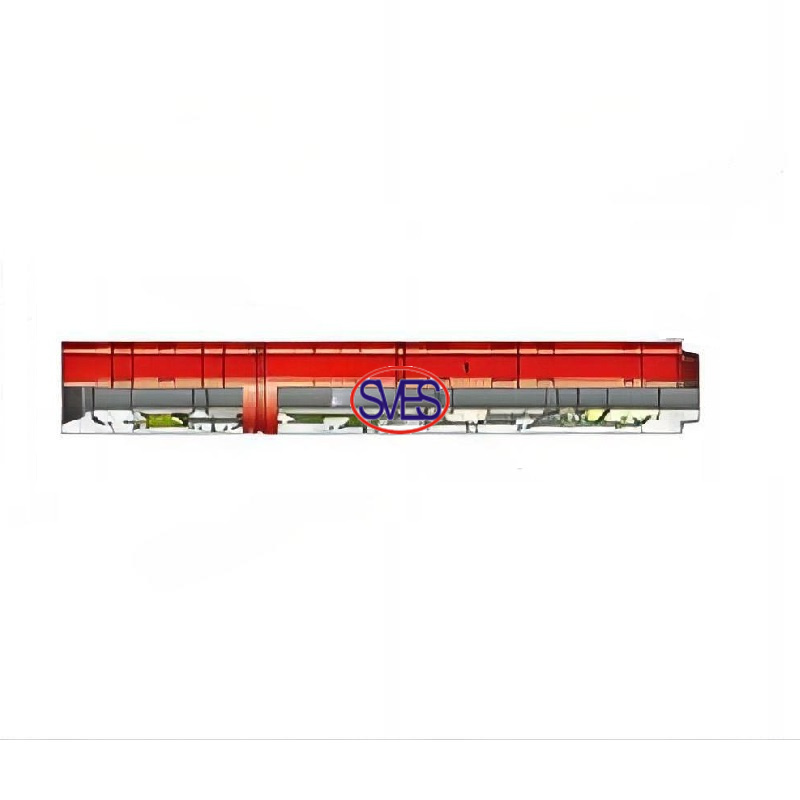

Válvula de prueba operada a presión
La válvula de prueba operada por presión es una válvula operada por presión anular de apertura total. Mide múltiples presiones cerradas en pozos revestidos donde la manipulación de tuberías está restringida y se requiere una sarta de apertura completa. La cámara de nitrógeno se carga en la superficie a una presión seleccionada. determinada por la temperatura superficial, la temperatura de fondo de pozo y la presión de fondo de pozo. Si la prueba prevista requiere un empacador permanente que utilice un mandril punzante o un niple de sellado, hay disponible una variedad de herramientas de derivación de Halliburton, según la aplicación de campo, para ayudar a garantizar que las formaciones y el equipo de fondo de pozo estén protegidos contra la acumulación de presión excesiva.

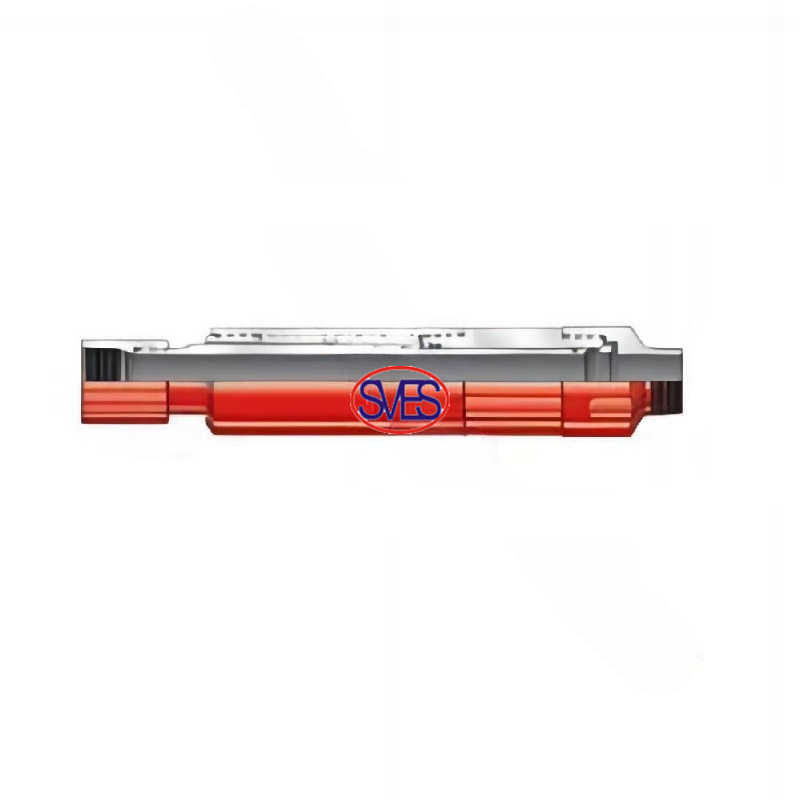

Válvula de circulación repetitiva
La válvula de circulación repetitiva es una válvula de circulación recerrable operada por presión anular. A lo largo de la operación, la herramienta se cicla repetidamente hasta una presión anular predeterminada y luego se libera.

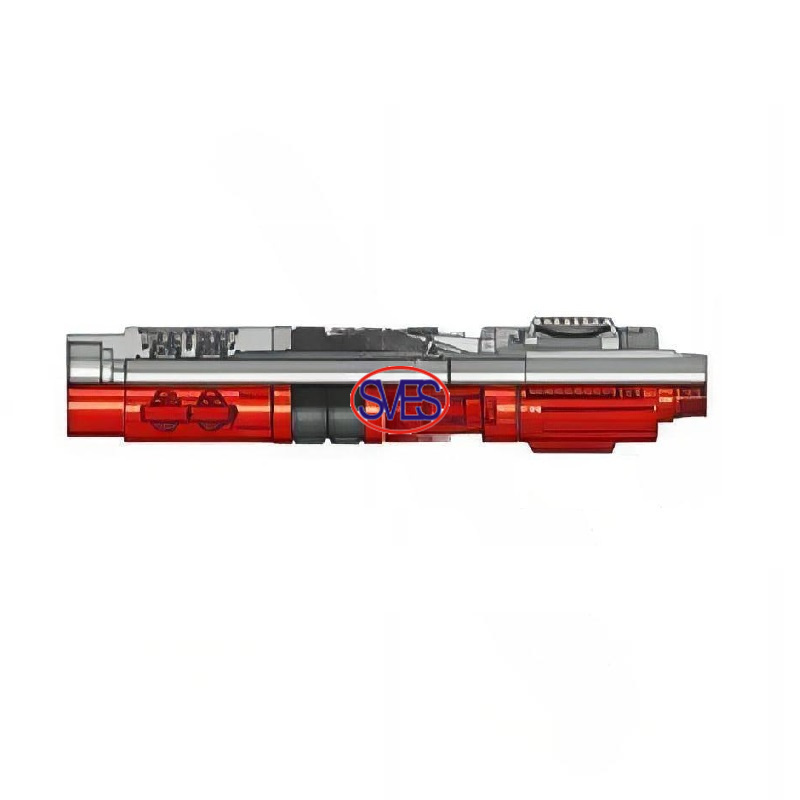

Junta deslizante de mandril redondo
La junta deslizante de mandril redondo, al igual que otras juntas deslizantes, acepta el movimiento asociado con el oleaje oceánico o el cambio de temperatura sin permitir que el movimiento perturbe la colocación de las herramientas de fondo de pozo.

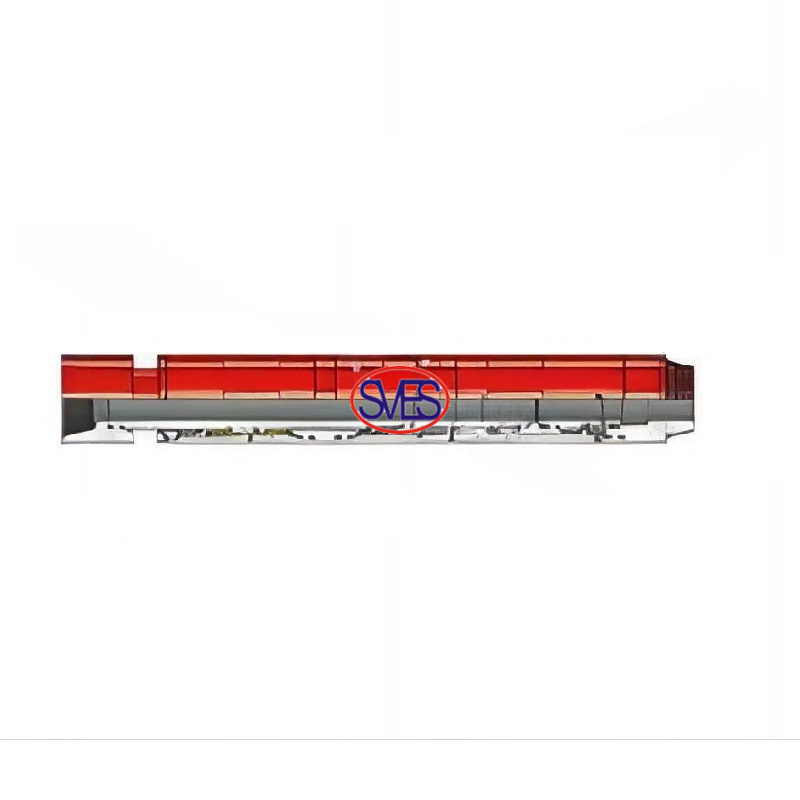

Disco de ruptura (RD) Válvula de circulación de seguridad
La válvula de circulación de seguridad del disco de ruptura (RD) funciona como válvula de seguridad y válvula de circulación. La herramienta funciona como una válvula de seguridad cuando la presión anular alcanza un valor predeterminado. A esa presión, la válvula aísla la sarta de trabajo debajo de la herramienta y establece comunicación entre el espacio anular y la sarta de trabajo sobre la herramienta. Esta herramienta se convierte en una válvula de circulación cuando se quita la sección de la válvula de bola.

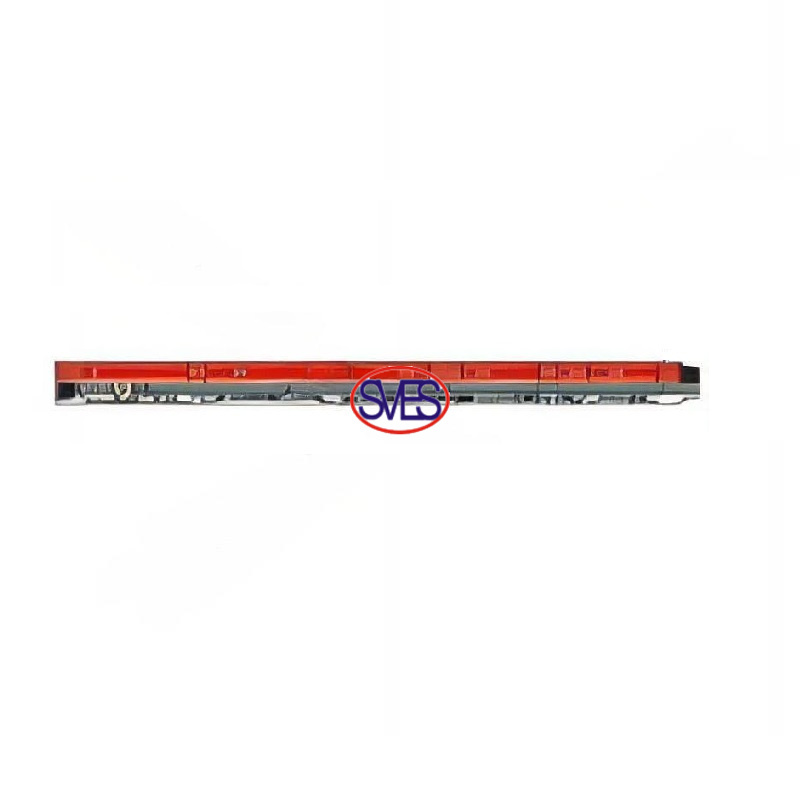

Muestreador de disco de ruptura (RD)
El muestreador de disco de ruptura (RD) es un muestreador de manguito de paso total y completamente abierto para uso en pruebas de vástago de perforación. El muestreador está controlado por un disco de ruptura que es operado por presión anular.

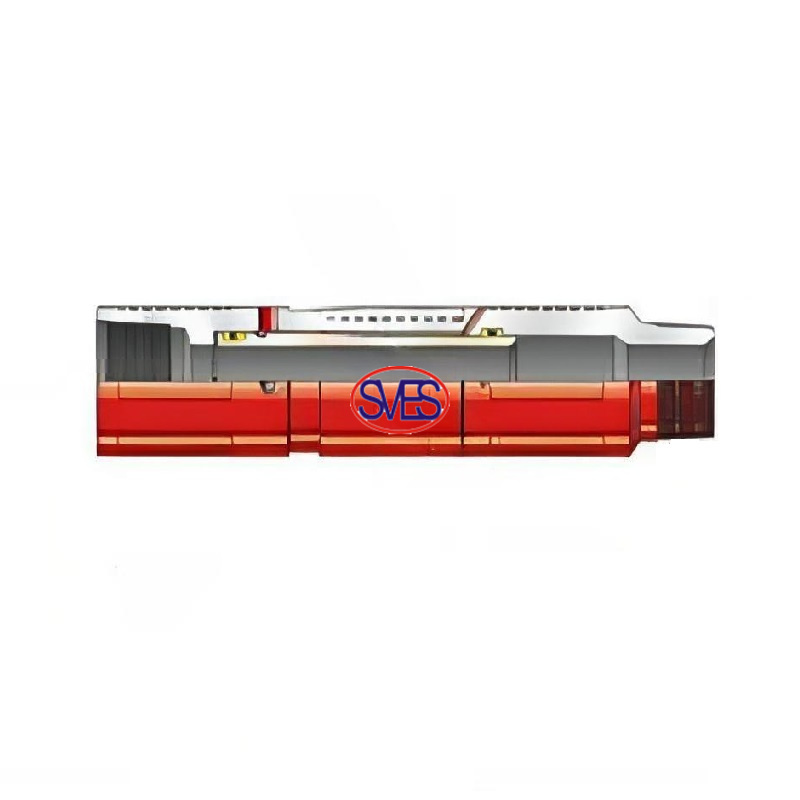

Disco de ruptura (RD) Válvula de prueba de sarta de tubería (TST)
La válvula de prueba de sarta de tubería (TST) de disco de ruptura (RD) es una válvula de apertura completa que se usa para probar la presión de la sarta de trabajo mientras se ejecuta en el pozo.
Disco de ruptura (RD) Prueba de cadena de tubería (TST) Válvula de derivación
La válvula de derivación de prueba de sarta de tubería (TST) de disco de ruptura (RD) es una válvula normalmente abierta activada por peso. Se ejecuta en la sarta de trabajo para evitar la acumulación de presión debajo de la válvula del probador mientras penetra en un empacador de tipo de producción o mientras coloca un empacador recuperable durante una prueba de pozo. Es una herramienta de tipo “one shot” que debe ser removida del pozo para volver a abrirlo.
La herramienta se compone de tres secciones principales:La sección del puerto de derivación consta de un adaptador superior, mandril con puerto,y pezón con puerto. El adaptador superior contiene dos puertos 1/4 NPT. La presión aplicada al puerto inferior desplaza el mandril con puerto hacia arriba. La presión aplicada al puerto superior desplaza el mandril con puerto hacia abajo. Esto permite probar la presión de la herramienta en la superficie antes de ingresar al pozo.La sección dosificadora contiene una cámara de aire y una cámara de aceite separadas por un cartucho dosificador. Una vez accionada la herramienta, el mandril de maniobra en la sección.se mueve hacia arriba, cerrando los puertos de derivación. Esta sección proporciona un retraso de 10 a 20 minutos, dependiendo de la presión hidrostática, en el cierre de los puertos.La sección del gatillo está compuesta por un niple de disco de ruptura, una carcasa estriada, un pistón flotante, un mandril estriado y un adaptador inferior. El mandril estriado, pistón flotante,y la carcasa estriada forman un ariete hidráulico cada vez que se aplica peso. La presión resultante se transmite a un disco de ruptura en el niple del disco de ruptura. Esto previene cualquier movimiento hacia arriba del mandril estriado hasta que se aplique el peso correcto para cortar el disco de ruptura.
Válvula de prueba de cadena de tubería (TST)
La válvula de prueba de sarta de tubería (TST) es una válvula de apertura total que se usa para probar la presión de la sarta de trabajo mientras se ejecuta en el pozo. La válvula se acciona después de insertarla en un obturador permanente o después de colocar un obturador recuperable. La válvula TST requiere una presión diferencial entre el espacio anular y la tubería para cortarse. La válvula TST también se puede usar para flexionar tuberías si se ejecuta debajo de una válvula de circulación anular sensible a la presión.
La válvula TST consta de: válvula de aleta y resorte,sección del pasador de seguridad，perros de bloqueo
Características y Beneficios:La válvula de aleta requiere solo 4 psi para abrirse. La sarta de prueba se puede probar a presión tantas veces como sea necesario mientras se corre en el pozo.La capacidad de corte de la válvula se puede predeterminar en incrementos de 500 psi.La válvula también se puede utilizar para flexionar tuberías.
