Equipos de control de presión de línea de acero
Equipo ligero de control de presión con línea de acero en boca de pozo
El equipo de control de presión de línea de acero se utiliza para el flujo de pozos de petróleo, pozos de gas, pozos de inyección de agua y pozos de carbón para registros de cables con presión o operación de eliminación de parafina, podría suministrar un amortiguador de presión y una zona de transición para herramientas de cuerda. En funcionamiento, la cabeza del pozo se puede sellar cuando el cable está en estado estático y dinámico con presión, o se puede cerrar en el curso de un desbordamiento y otras circunstancias imprevistas más allá del control, para evitar accidentes por reventones. Operación convenientemente y seguridad confiable.
El PCE se compone principalmente de cabezal de control de sellado Slickline, recogedor de herramientas, lubricadores, trampa de herramientas (incluye el conjunto de liberación con presión), dispositivo de prevención de reventones, polea superior e inferior, conjunto de prueba y liberación de presión, brida cruzada de cabeza de pozo (sub de cruce), herramienta de elevación, módulo de control hidráulico, conjunto de pedal, sistema de autocomprobación anticongelante/descongelante y de presión, patín de marco de transporte y almacenamiento, tapones de prueba de presión, etc.

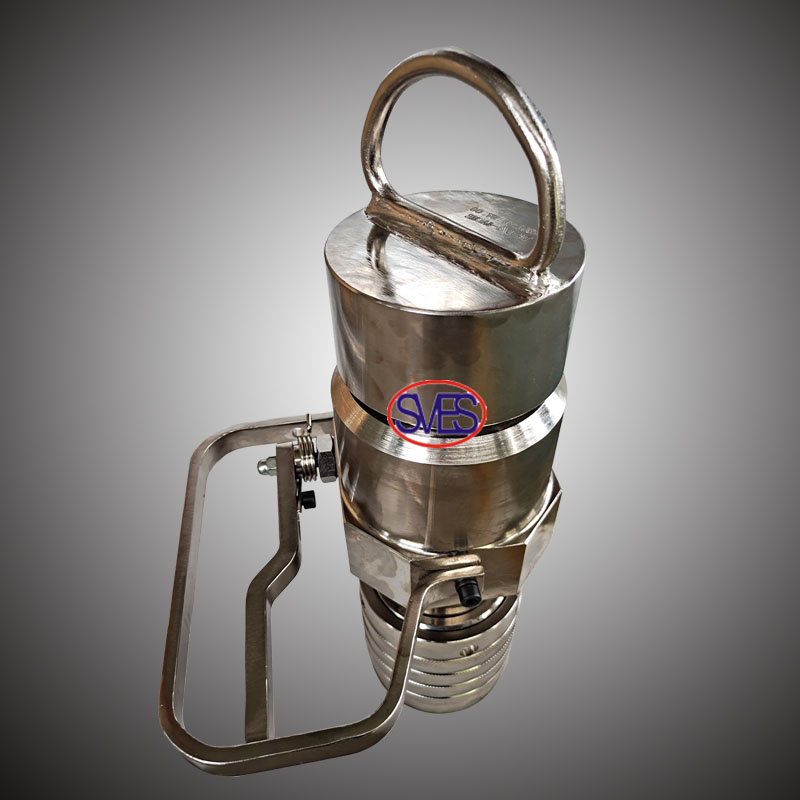

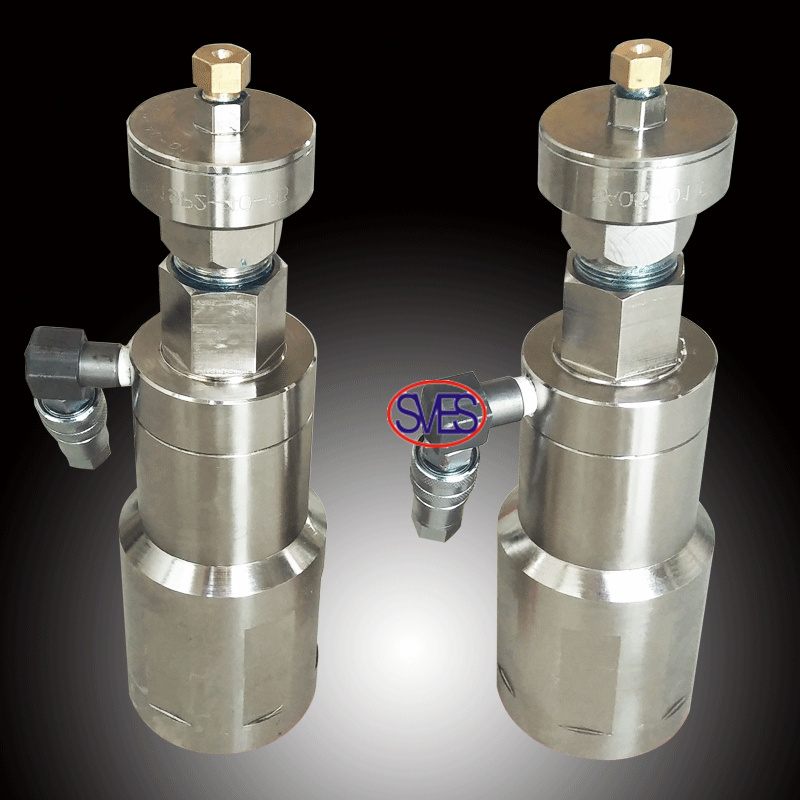

El cabezal de control del sello
Cabezal de control manual del sello Slickline
Prensaestopas de línea de acero
Cabeza de sello hidráulico
El prensaestopas Slickline está diseñado para empaquetar todos los tamaños de cable sólido hasta 0,125", con seguridad y comodidad.
Prensaestopas de línea de acero consiste en una cámara que contiene un empaque con una tuerca ajustable externa. El
Cabezal de control de sellado utilizado para sellar el cabezal del pozo a tiempo y garantizar la seguridad de la operación.
Se puede controlar tanto manual como hidráulicamente. Reemplazar los elementos de sellado puede cumplir con diferentes tamaños de línea de acero para trabajar.
Parámetros técnicos
Modelo | Presión laboral | extremo inferior de Identificación del lubricador (mm) | extremo inferior de Modo de conexión (mm) | ID de cable (mm) | Ambiente de trabajo |
SVFPT4-21 | 21 | 44(46) | Tr70X8 | ||
SVFPT6-21 | 21 | 62(65) | 4"-6SA | ||
SVFPY4-35 | 35 | 44(46) | Tr70X8 | ||
SVFPT6-70 | 70 | 62(65) | 4 3/4en-4ACME | 2,4 mm 1,8 mm 3,2 mm | H2S/STD |
SVFPY7-35 | 35 | 76(78) | 5'-4 ACME | ||
SVFPT7-70 | 35 | 62(65) | 5 3/4MACME | ||
SVFPT10-70 | 70 | 102(103) | 8 3/4"-4ACME | ||
SVFPT6-105 | 105 | 62(65) | 5 3/4"-4ACME | ||
SVFPT7-105 | 70 | 76(78) | 5 3/4"-4ACME | ||
SVFPT10-105 | 105 | 102(103) | 91/2"-4ACME |
Características del producto
--Estructura compacta y peso ligero.
2. Colector de herramientas
Descripción del Producto
Hidráulico Tool Catcher es un dispositivo de seguridad, que se instala entre el cabezal del sello y el lubricador, se utiliza principalmente para agarrar automáticamente renchufe abierto cuando las herramientas están conectadas bajo tierra y se elevan hasta el extremo superior del lubricador, lo que evita que los cables se caigan de la cabeza del cable o que los instrumentos se caigan bien cuando el cable se rompe o el casquillo del cable se golpea en el extremo inferior de la cabeza del sello debido a la velocidad de tracción muy rápida o fuerza de tracción demasiado grande.
Hidráulico Colector de herramientas, wgallina Suelte el enchufe de la cuerda, debe usar el sistema de control hidráulico para presurizar a Dirija la fuerza hidráulica para empujar el pistón en el receptor de herramientas y la pinza robótica, el pistón impulsa la pinza robótica que se abre y luego suelta el enchufe de la cuerda. El extremo superior conecta el tubo de flujo del estrangulador del cabezal del sello de inyección de grasa directamente, y la válvula de bola de flujo del estrangulador de seguridad está diseñada en él, una vez que el cable se cae o se rompe accidentalmente del cabezal del cable, bajo la función del flujo de alta presión o el flujo de aire, la válvula de bola de flujo del estrangulador de seguridad puede tapar el orificio del cable para obstruir el flujo y sellar el cabezal de pozo automáticamente.
Parámetros técnicos
Modelo | Presión de trabajo (Mpa) | Diámetro interior del extremo inferior del lubricador (mm) | Extremo inferior de la forma de conexión (mm) | Tipo de control | Ambiente de trabajo |
SVSBZ6-35 | 35 | 62(65) | 4 1/4"-6SA | Manual/Hidráulico | H2S/STD |
SVSBZ7-35 | 35 | 76(78) | 5"-6SA | ||
SVSBZ6-70 | 70 | 62(65) | 4 3/4"-4ACME | ||
SVSBZ7-70 | 70 | 76(78) | 5 3/4"-4ACME | ||
SVSBZ7-105 | 105 | 76(78) | 7"-5ACME | ||
SVSBZ10-35 | 35 | 103 | 7 "—5ACME | ||
SVSBZ10-70 | 70 | 103 | 8 3/8"-4ACME | ||
SVSBZ10-105 | 105 | 103 | 9 1/2"-4ACME |
1.Equipado con un dispositivo de control remoto de líquidos para mejorar la seguridad del dispositivo;
2. Con función de autodesmontaje de nonnut, fácil conexión;
3. La parte que soporta la presión adopta una aleación de acero de alta resistencia, que tiene una buena resistencia a la corrosión.

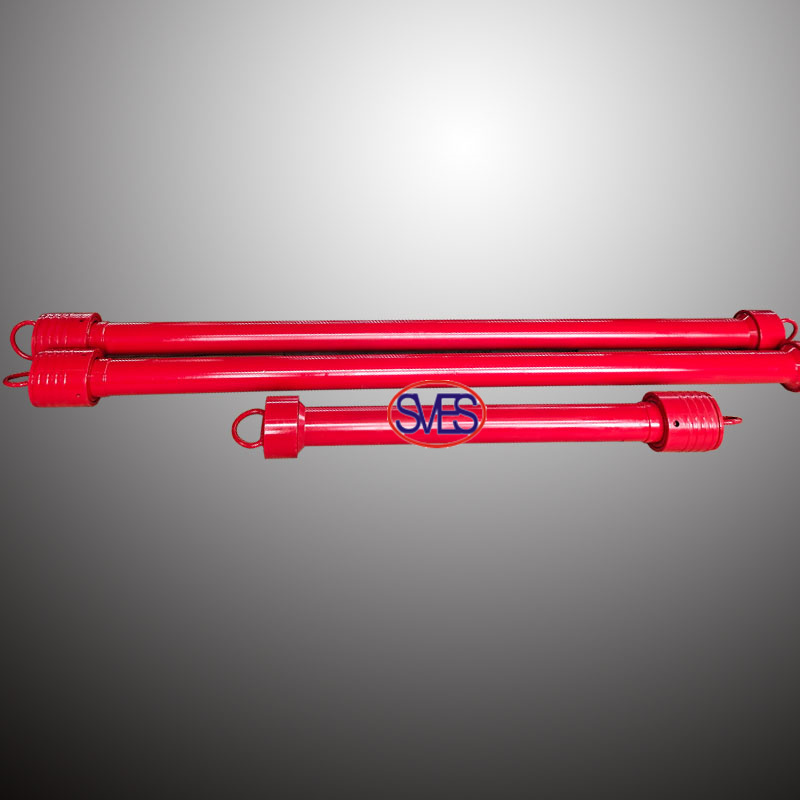

2. Lubricador
Descripción del Producto
Los lubricadores ligeros generalmente consta de cuatro partes básicas: un collarín de unión rápida, una unión rápida macho, un tubo lubricador y una unión rápida hembra.
Modelo | Presión de trabajo (psi) | identificación (mm) | Tamaño del cable (mm) | Conexión | Entorno de servicio | Temperatura de trabajo |
SVFPG6-35 | 5000 | 62(65) | ∮1.8-3.2 | 4 1/4"-6SA | Petróleo crudo. Agua, Gas natural con H2S y CO2 | T-20 (-29~ + 121 ℃ (alta temperatura a 350 tipo de recuperación térmica opcional) |
SVFPG7-35 | 5000 | 76(78) | 5"-4ACME | |||
SVFPG10-35 | 5000 | 103 | 7 3/4"-5ACME | |||
SVFPG6-70 | 10000 | 62(65) | 4 3/4'--4ACME | |||
SVFPG7-70 | 10000 | 76(78) | 5 3/4"-4ACME | |||
SVFPG10-70 | 10000 | 103 | 8 3/8norte-4ACME | |||
SVFPG7-105 | 15000 | 76(78) | 7 3/4"-4ACME | |||
SVFPG10-105 | 15000 | 103 | 9 1/2norte-4ACME | |||
SVFPG6-70T | 10000 | 62(65) | 4 3/4"-4ACME | |||
SVFPG7-70T | 10000 | 76(78) | 5 3/4"-4ACME | |||
SVFPG10-70T | 10000 | 103 | 8 3/8"-4ACME |
--La parte que soporta la presión adopta una aleación de acero de alta resistencia, que tiene buena resistencia a la corrosión;

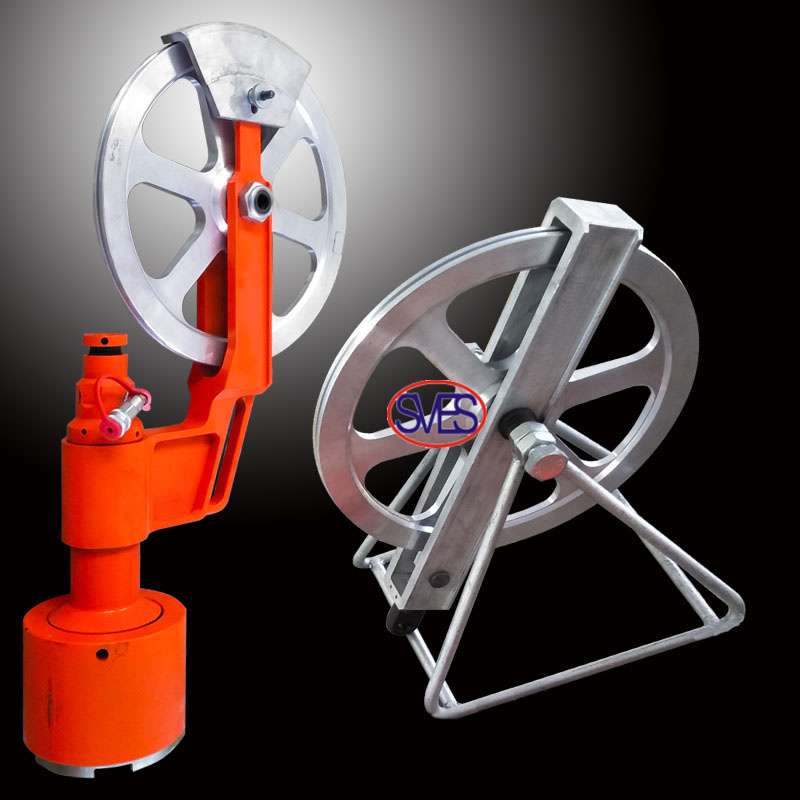

3. Polea superior
polea inferior
polea
4. Trampa de herramientas
Parámetros técnicos
Modelo
| IDENTIFICACIÓN (milímetro) | Presión de trabajo (MPa) | LaboralYentornoent | Modo de operación
|
Forma de conexión (Unión) |
SVXBZ12-35 | 120 | 35 | H2S/STD | Manual | 7 3/4"-4ACME |
SVYXBZ 12-70 | 120 | 70 | Manual | 9"-4ACME | |
SVYXBZ 12-105 | 120 | 105 | Manual | 1! yo/8,"-4ACME | |
SVXBZ13-35 | 130 | 35 | Manual | 7 3/4"-4ACME | |
SVYXBZ 13-70 | 130 | 70 | Hidráulico | 9"-4ACME | |
SVYXBZ13-10 | 130 | 105 | Manual | 12 1/2"-4ACME | |
SVXBZ 14-35 | 140 | 35 | Hidráulico | 7 3/4"-4 ACME | |
SVXBZ 14-70 | 14() | 70 | Hidráulico | Tr240 X611s/~ S-4ACME | |
SVYXBZ 16-35 | 160 | 35 | Hidráulico | 9 1/2"-4 MCAY | |
SVXBZ 18-35 | 180 | 35 | Manual | 9 5/8"-4 MCAY | |
SVYXBZ 18-70 | 180 | 70 | Hidráulico | 11 5/8"-4 MCAY |
NOTA:1. Hay unión rápida Bowen y Otis para todas las roscas selectivas.
2. Tamaño adicional disponible bajo pedido.

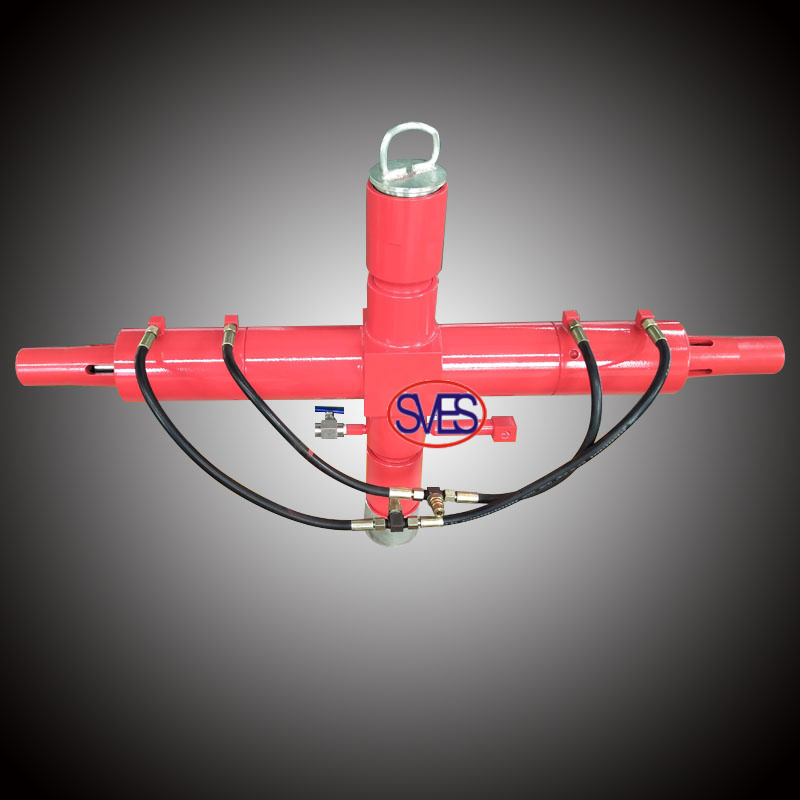

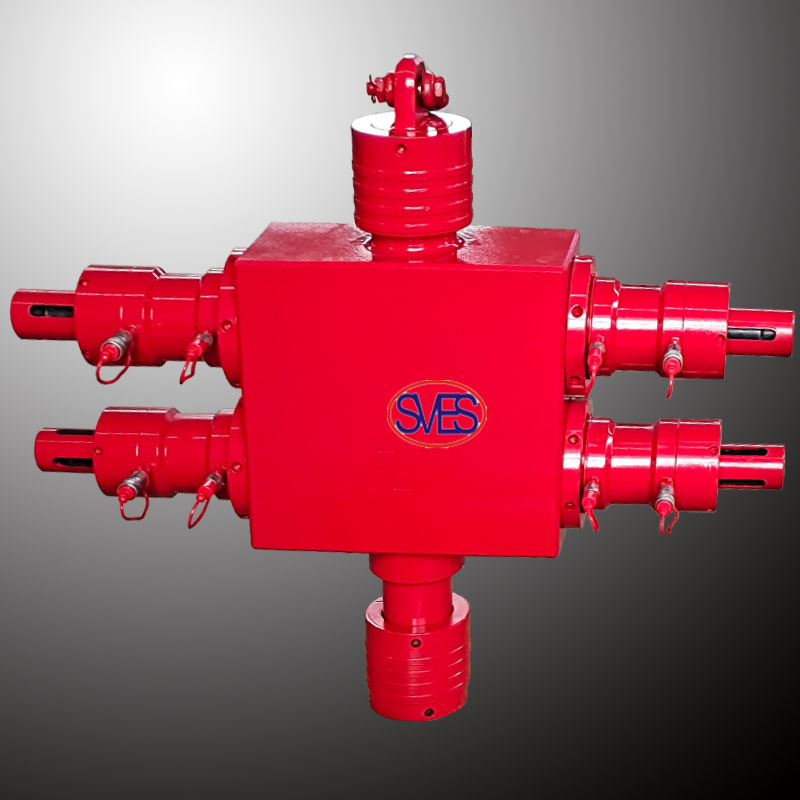

5. Ram Bop de línea de acero
Válvula de línea de acero compacta
Ram de control manual BOP
Ram de control hidráulico BOP
El BOP se utiliza para sellar el cabezal del pozo para evitar accidentes por reventones en la operación de adquisición de registros cuando hay accidentes y hay cables en el pozo. El BOP tiene una estructura simple, una aplicación y un mantenimiento convenientes, un volumen pequeño, un peso ligero, cojinetes de alta presión, un control remoto hidráulico y una operación simple y confiable.
El BOP se compone principalmente de la carcasa principal y el pistón del conjunto del ariete, el cilindro hidráulico, el tornillo de avance, la tapa del extremo, el volante y otras piezas de repuesto, que se mueven en la carcasa principal en dirección opuesta. Cuando es necesario sellar el pozo, el control hidráulico y el sistema de control de presión de inyección de grasa se presurizan para empujar el pistón, lo que hace que los dos cuerpos del ariete se muevan hacia el centro del pozo, y se puede lograr el sellado del pozo a través de la acción asociativa del elemento de sellado de caucho frontal y el caucho de sellado superior. El ariete se puede bloquear en la posición de cierre girando en el sentido de las agujas del reloj el volante de bloqueo. Lo que se debe notar especialmente es que antes de abrir el pozo, la rueda manual de bloqueo debe girarse en sentido antihorario, el sistema de control hidráulico se puede usar para presurizar después de que la rueda de mano retrocede totalmente a la posición inicial, el pistón se empuja hidráulicamente para que los dos arietes se muevan hacia atrás y luego se puede abrir el pozo. Se debe garantizar la apertura de la identificación completa para evitar que los instrumentos y el ariete choquen cuando se abre el pozo.

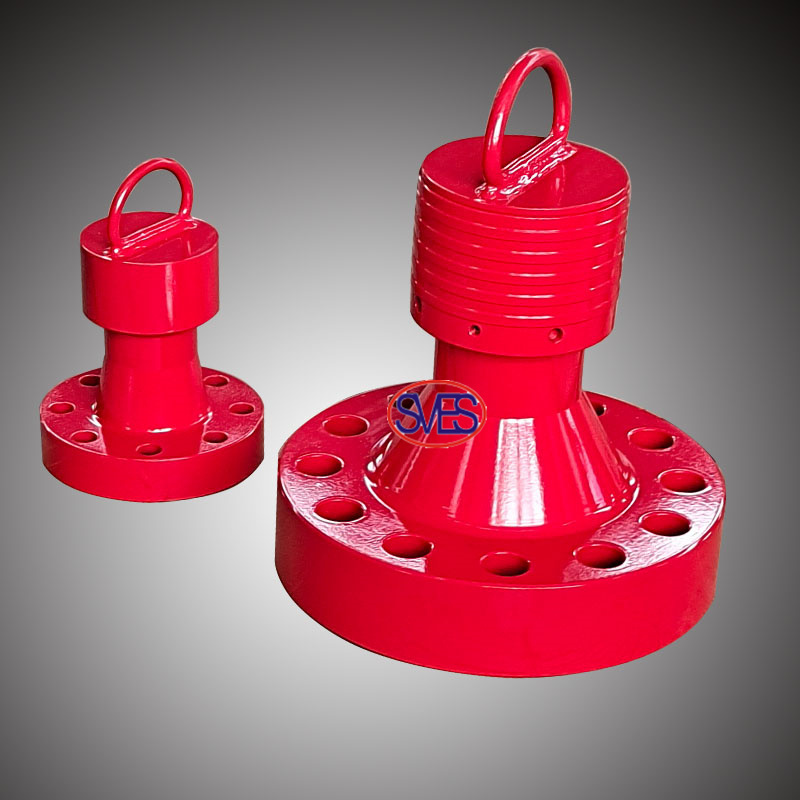

6.Adaptador cruzado/de boca de pozo
La función principal del cruce es que puede conectar el cabezal del pozo con todo el equipo de control de presión de manera conveniente y firme.El tipo de rosca se puede mecanizar siguiendo la norma API-6A oa petición del cliente.

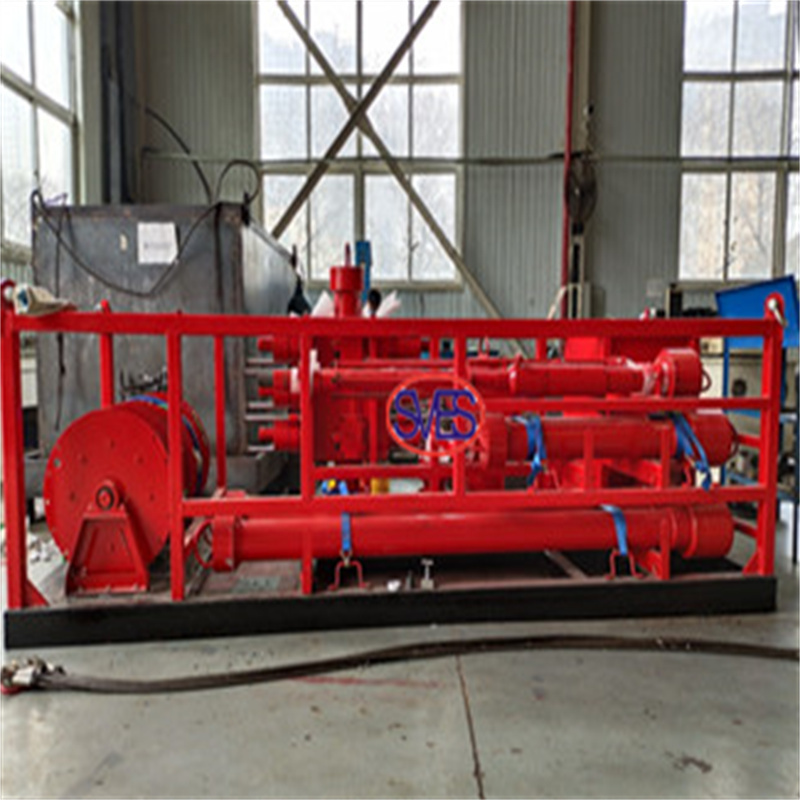

7. Cadena de equipo de control de presión de línea de acero de 2 9/16” 5000 Psi
2 9/16” 10000Psi Cadena de equipo de control de presión de registro Slickline
3”~3 1/16” 5000Psi Cadena de equipo de control de presión de registro de línea de acero
3”~3 1/16” 10000Psi Cadena de equipo de control de presión de registro de línea de acero
4"-4 1/16"Cadena de equipo de control de presión de registro de línea de acero de 5000 psi
4"-4 1/16"Cadena de equipo de control de presión de registro de línea de acero de 10000 psi
