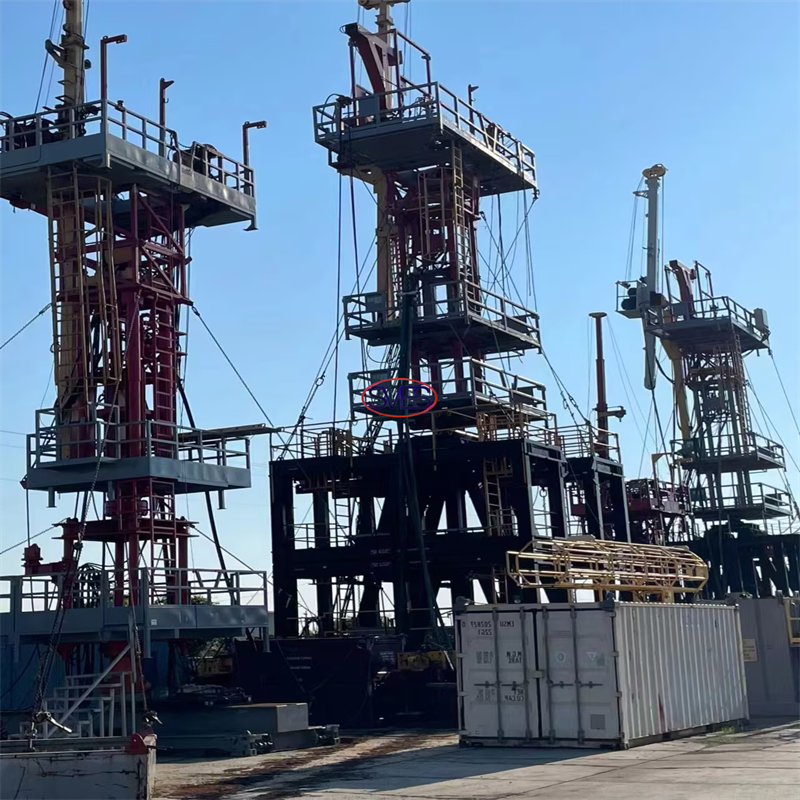

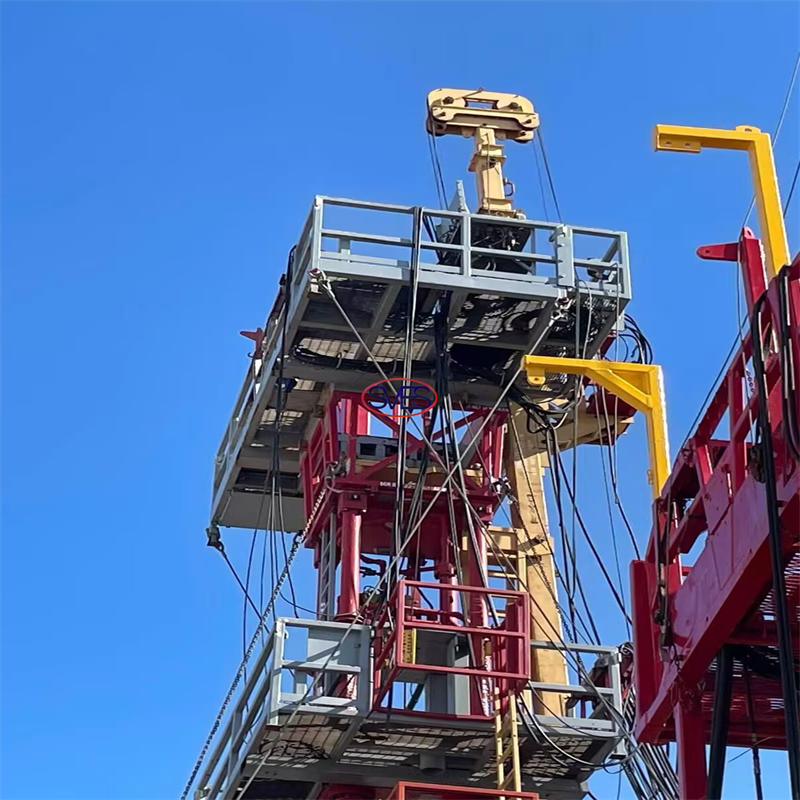

Unidad de sustitución
Unidad de amortiguación normal
Especificación;
Modelo Pararse solo Plataforma Asistir Clasificado Jalar 150K 240K 340K 460K 600K Mini tipo 77t(170K) Clasificado Presión 5000 psi ~ 15000 psi Aburrir Diámetro 7"~141/2" Giratorio Esfuerzo de torsión 3000 pies Ib ~ 22000 pies Ib Se vendieron 70 unidades de desaire en China. El total nacional representó el 60% y el nuevo incremento después de 2019 representó el 90%.

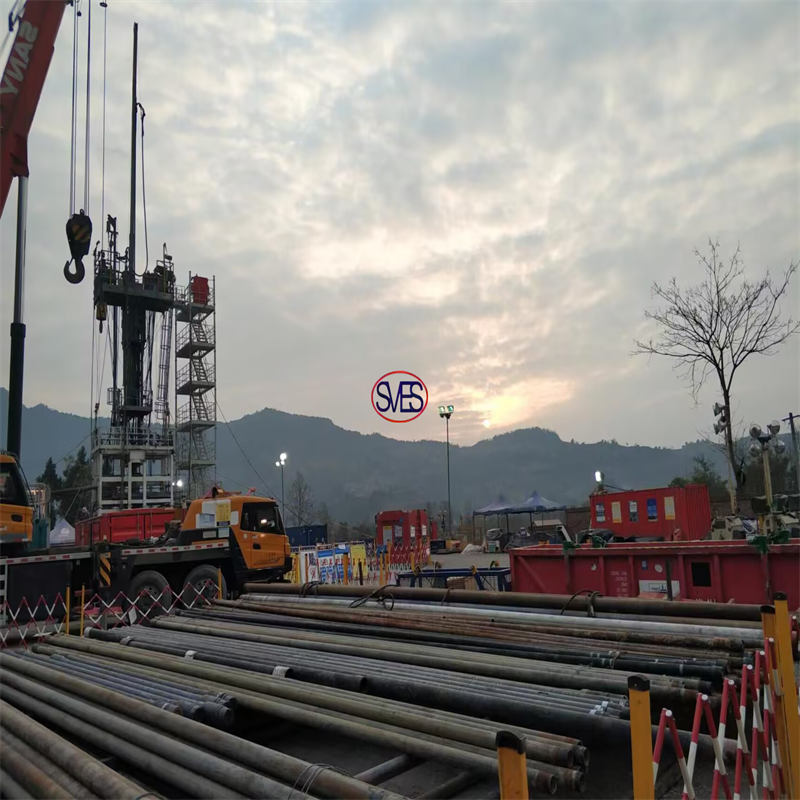

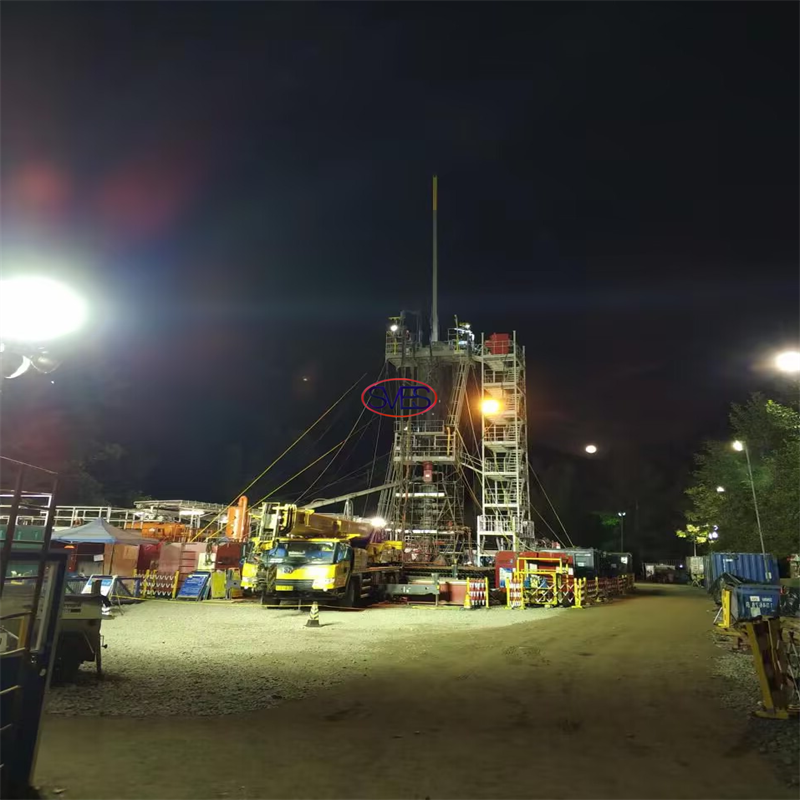

Se han construido más de 4000 pozos en Sichuan, Chongqing, Changqing, Karamay, Daqing y otras regiones de China desde 2020. La presión máxima de trabajo es (6200 psi) 43 MPa y termina de introducir los tubos dentro o fuera del pozo, lavar la arena, pescar, tapón de fresado y P&A con H2S.
Sobre la plataforma trabajan tres o cuatro operadores:
Operador: operar gato, resbalones, BOP;
Un operador de asistencia: Operar el cabrestante de contrapeso;
El otro operador asistente: pinza hidráulica del operador.
Unidad de amortiguación automatizada
El sistema de manejo de tuberías incluye pasarela, brazo de tierra, sistema de desplazamiento, brazo de plataforma y brazo de poste desmotador.
Pinza hidráulica
Sala de operaciones
Tiempo de montaje y desmontaje; 4-5 horas
Sistema de manipulación de tuberías:
El sistema de manipulación de tuberías incluye la pasarela, el sistema de desplazamiento con cable guía, el elevador hidráulico,
brazo de superficie y brazo de plataforma. Dos cables guía conectan el ginpole a la superficie sin importar cómo
La altura es un gato de amortiguación. Después de que el elevador hidráulico sujete la tubería, el sistema de desplazamiento se desliza a lo largo
cable guía, brazo de superficie, brazo de plataforma y brazos oscilantes para transportar el tubo a la cesta de trabajo.
1) Pasarela hidráulica
>Modelo: HZMD05
>Tamaños de tubería: tubería de perforación de 2-3/8”~3-1/2”
>Tiempo del círculo: ≤30s
2) Brazo de superficie
>Modelo:HDJXT88
>Tamaño de la tubería: tubería de perforación de 2-3/8”~3-1/2”
3)Sistema de desplazamiento con brazo oscilante
>Modelo:HDJXT88
>Capacidad de tracción: 1t
>Tamaño de la tubería: tubería de perforación de 2-3/8”~3-1/2”;
4) Ascensor hidráulico
>Modelo:HDK3-1/2D05
>Tamaño de la tubería: tubería de perforación de 2-3/8”~3-1/2”;
>Protector de seguridad: enclavamiento hidráulico con bloqueo mecánico;
5) Brazo de plataforma
>Modelo:HTJXT88
>Tamaño de la tubería: tubería de perforación de 2-3/8”~3-1/2”;
>Girar 120°
Pinza hidráulica de unidad de amortiguación
La pinza hidráulica está instalada en la placa móvil,
incluyendo guía de tubería, pinzas giratorias, pinzas principales y respaldo
Las pinzas hidráulicas pueden deslizarse sobre la base de montaje.
Normalmente, las pinzas hidráulicas permanecen en el centro del cabezal del pozo.
Se deslizará mientras se ejecutan herramientas de suspensión o de fondo de pozo.
>Torque máximo de maquillaje: 12000 pies-libras;
>Torque máximo de la pinza de giro: 2800 ft-Ib;
>Velocidad máxima de giro: 85 rpm;
>Tamaño de la tubería: 2-3/8”~4-1/2”;
>Altura: 40”;
>Peso: 1500 libras;
Sala de operaciones
La sala del operador puede controlar el gato de amortiguación, la unidad de energía hidráulica (HPU), el sistema de manipulación de tuberías, las pinzas hidráulicas, el BOP de seguridad, el sistema de control de BOP, el control de emergencia, el colector de cierre/estrangulación, la bomba de prueba de presión y otras válvulas.
No es necesario ver la unidad mientras la utiliza, como si estuviera jugando en la habitación.
PRUEBA DE PRUEBA
El operador puede controlar la bomba de prueba de presión en la sala del operador, el registro se puede guardar en DAS automatizado.
MONITORIZACIÓN Y CONTROL DEL MÚLTIPLE
Para trabajos de reparación hidráulica, podemos controlar la bomba de circulación, el colector de apagado, el desarenador, el colector de estrangulamiento, el separador y monitorear la presión, el flujo y el nivel del tanque de la bomba dentro de la sala del operador.
SOPORTE REMOTO
Los datos y el vídeo se pueden enviar a la nube y proporcionar soporte técnico remoto.
SOLUCIÓN DE SEGURIDAD:
ENCLAVAMIENTO DESLIZANTE
El sistema de bloqueo de deslizamiento incluye bloqueo hidráulico, sensor de desplazamiento y celdas de carga. Si desea abrir un deslizamiento (pesado o amortiguador), debe cerrar el otro deslizamiento (pesado o amortiguador), el deslizamiento debe cerrarse en la tubería, no en el acoplador ni en las herramientas de fondo de pozo. y sujeta toda la carga de la cuerda.
ENCLAVAMIENTO BOP
Sistema de enclavamiento BOP, que utiliza un transductor de presión y un sensor de desplazamiento para hacer que el anunlar sea seguro;
CONTROL ANULAR DEL TRABAJO DE SNUBBING
>ESW (pozo de cierre de emergencia): presione el botón ESW, cierre todos los resbalones, BOP de trabajo (no incluye BOP anular), válvulas EQ/BL y BOP de ariete de tubería de seguridad para controlar el movimiento de la tubería y la presión anular.
>ESD (apagado de emergencia): Presione el botón ESD, cierre todas las correderas, el ariete de corte y el ariete ciego para controlar el movimiento del tubo y la presión anular.
CONTROL ANULAR HWO
>La reflexión acústica monitorea el nivel de fluido anular en el pozo y controla la bomba de arena para bombear el fluido en circulación hacia el pozo.
>Una vez que se desborde o patee, presione el botón KW (matar el pozo), cierre todos los resbalones, cierre la válvula EQ y abra la válvula BL, cierre el BOP del ariete superior, abra el BOP inferior, haga circular el fluido, controle el colector del estrangulador y cierre el pozo.
>Una vez que esté bien reventón, presione el botón ESW o ESD.
CONTROL DE POZO INTERIOR
>Control primario: una vez que el tapón dentro de la sarta falla y se desborda, levante una sarta con la válvula de seguridad de control hidráulico para colocarla en la plataforma y compensar o sostener la tubería, cerrar la válvula de seguridad.
Segundo control:
>BOP de abajo hacia arriba: BOP de ariete doble (ram de deslizamiento inferior, ariete de corte superior) + BOP de ariete ciego + Unidad de amortiguación.
(1) Si la cuerda es una tubería, presione un botón, cierre todos los resbalones, el ariete deslizante y el ariete de corte (ariete de corte especial), mueva el gato hasta 1,5 metros y cierre el ariete ciego.
(2) Si la sarta es una tubería de perforación, presione un botón, cierre todos los resbalones, deslice el ariete y corte el ariete, mueva el gato hasta 1,5 metros y cierre el ariete ciego.
Unidad de Snubbing Automatizada OTRAS FUNCIONES
Si la longitud de la herramienta es inferior a 1,5 m, podemos accionar o tirar de las herramientas de forma remota; si es superior a 1,5 m, debemos extender el poste Gin a 21 m.
MAQUILLAJE MIENTRAS CIRCULA
Mientras circula, un cabrestante recoge la junta de circulación, incluye manguera Kelly, pivote, válvula de seguridad y una junta. Se utiliza otro cabrestante para el sistema de desplazamiento.
