Deflagración Fractura
Descripción
El RSST Selection Sub se usa cuando se van a iniciar dos o más pistolas en la misma sarta en momentos diferentes. El conjunto está diseñado para aceptar interruptores de presión estándar de la industria o el interruptor direccionable E.
.Características
1. Rosca de conexión estándar
2. Superficie de agarre moleteada
3. con sello de presión
4. Conexión a tierra positiva al cuerpo secundario
Información técnica
ESPECIFICACIONES SUB SERIE RSST | ||||
sobredosis | 3-1/8” | 3-3/8” | ||
Conexión de la cabeza superior | Pasador Acme de 2-3/4”-6 | 2-13/16” -6 Pasador Acme | ||
Conexión de la cabeza inferior | Pasador Acme de 2-3/4”-6 | 2-13/16” -6 Pasador Acme | ||
Enchufe de puerto de cable | 2A33000005002/2A33000005003 | |||
Junta tórica del tapón | AS-217 | |||
Presión máx. | 22000psi | |||
Longitud maquillaje L | 6.25” | 3.25” | 6.25” | 3.25” |
Descripción
Top sub se utiliza para conectar el cabezal de fuego y la pistola perforadora.
El subsuperior de la serie B2 está hecho de acero estructural de aleación 4140 con buenas propiedades mecánicas.
Información técnica
Por debajo de OD | Tipo de hilo* |
La calificación de presión |
máx. Peso** | |
Superior | más bajo | |||
2" | 1-3/16"-12UN-2B(Caja) | 1 11/16"-8 TERMINALES ACME-2G |
25000 psi [172Mpa] | 3,3 libras [1,5 kg] |
2 7/8" |
2 3/4"-6 Acme-2G | 2 3/8"-6 Acme-2G | 12,1 libras [5,5 kg] | |
3 1/8" | 2 3/4"-6 Acme-2G | 13,9 libras [6,3 kg] | ||
3 3/8" | 2 13/16"-6 Acme-2G | 17,6 libras [6,5 kg] | ||
4 1/2" | 3 15/16"-6 Acme-2G | 26,4 libras [12 kg] | ||
7" | 6 1/4"-5Acme-2G | 59,4 libras [27 kg] | ||
* Bajo pedido
**Todos los pesos son teóricos
Por debajo de OD | Tamaño de la junta tórica / superior | Tamaño de la junta tórica / inferior |
2" | / | 2-222 3,53×φ37,69 |
2 7/8" |
2-230 3,53×φ63,10 | 2-227 3,53×φ53,57 |
3 1/8" | 2-230 3,53×φ63,10 | |
3 3/8" | 2-231 3,53×φ66,30 | |
4 1/2" | 2-342 5,33×φ91,45 | |
7" | 2-360 5,33×φ148,60 |
La condición del producto debe ser monitoreada, inspeccionada y mantenida regularmente para garantizar un servicio adecuado de acuerdo con la guía. El no hacerlo puede resultar en lesiones personales y/o daños a la propiedad. Si tiene preguntas, póngase en contacto con su representante.
Descripción
El submarino en tándem se utiliza para conectar dos pistolas de disparos.
El submarino en tándem de la serie B2 está hecho de acero estructural de aleación 4140 con buenas propiedades mecánicas.
Información técnica
Por debajo de OD | Tipo de hilo* (Superior/Inferior) |
La calificación de presión |
máx. Peso** |
2" | 1 11/16"-8 TERMINALES ACME-2G |
25000 psi [172Mpa] | 3,3 libras [1,5 kg] |
2 7/8" | 2 3/8"-6 Acme-2G | 9,9 libras [4,5 kg] | |
3 1/8" | 2 3/4"-6 Acme-2G | 14,3 libras [6,5 kg] | |
3 3/8" | 2 13/16"-6 Acme-2G | 17,6 libras [8 kg] | |
4 1/2" | 3 15/16"-6 Acme-2G | 30,9 libras [14 kg] | |
7" | 6 1/4"-5Acme-2G | 77,2 libras [35 kg] |
* Bajo pedido
**Todos los pesos son teóricos
Por debajo de OD | Part No. | Tamaño de la junta tórica |
2" | B2051400000-A | AS-222 3,53×φ37,69 |
2 7/8" | B2073400000-A | AS-227 3,53×φ53,57 |
3 1/8" | B2080400000-A | AS-230 3,53×φ63,10 |
3 3/8" | B2086400000-A | AS-231 3,53×φ66,30 |
4 1/2" | B2114400000-A | AS-342 5,33×φ91,45 |
7" | B2178400000-A | AS-360 5,33×φ148,60 |
La condición del producto debe ser monitoreada, inspeccionada y mantenida regularmente para garantizar un servicio adecuado de acuerdo con la guía. El no hacerlo puede resultar en lesiones personales y/o daños a la propiedad. Si tiene preguntas, póngase en contacto con su representante.
desacripcion
La parte inferior inferior se utiliza para sellar la parte inferior de la pistola de disparos, generalmente al final de la sarta de tuberías de disparos. El subsuelo inferior de la serie B2 está hecho de acero estructural de aleación 4140 con buenas propiedades mecánicas.
Información técnica
Por debajo de OD | Tipo de hilo* | La calificación de presión | máx. Peso** |
2" | 1 11/16"-8 TERMINALES ACME-2G |
25000 psi [172Mpa] | 2,2 libras [1 kg] |
2 7/8" | 2 3/8"-6 Acme-2G | 6.6b[3kg] | |
3 1/8" | 2 3/4"-6 Acme-2G | 11 libras [5 kg] | |
3 3/8" | 2 13/16"-6 Acme-2G | 14,3 libras [6,5 kg] | |
4 1/2" | 3 15/16"-6 Acme-2G | 26,5 libras [12 kg] | |
7" | 6 1/4"-5Acme-2G | 39,7 libras [18 kg] |
* Bajo pedido
**Todos los pesos son teóricos
Por debajo de OD | Tamaño de la junta tórica |
2" | 2-221 3,53×φ36,09 |
2 7/8" | 2-227 3,53×φ53,57 |
3 1/8" | 2-230 3,53×φ63,10 |
3 3/8" | 2-231 3,53×φ66,30 |
4 1/2" | 2-342 5,33×φ91,45 |
7" | 2-361 5,33×φ151,75 |
La condición del producto debe ser monitoreada, inspeccionada y mantenida regularmente para garantizar un servicio adecuado de acuerdo con la guía. El no hacerlo puede resultar en lesiones personales y/o daños a la propiedad. Si tiene preguntas, póngase en contacto con su representante.
PLACA DE SOPORTE
Diseñado para suspender el conjunto de la pistola de disparos.
• Bloquee siempre la barra de enganche en su lugar.
Sub OD: 2 ", 2 7/8", 3 1/8 ", 3 3/8", 4 1/2 ", 7"
Por debajo de OD |
2" |
2 7/8" |
3 1/8" |
3 3/8" |
4 1/2" |
7" |
*Otros tamaños disponibles bajo pedido
PROTECTOR DE HILOS
Información técnica
Diseñado como un dispositivo de seguridad para proteger contra la humedad las roscas y el conjunto de la pistola de los conjuntos de pistolas de disparos cargados.
• Asegúrese de que la conexión al sistema de pistola esté bien hecha.
Por debajo de OD |
Tipo de hilo* |
Tipo |
2" |
1 11/16"-8 TERMINALES ACME-2G | Caja |
Alfiler | ||
2 7/8" |
2 3/8"-6 Acme-2G | Caja |
Alfiler | ||
3 1/8" |
2 3/4"-6 Acme-2G | Caja |
Alfiler | ||
3 3/8" |
2 13/16"-6 Acme-2G | Caja |
Alfiler | ||
4 1/2" |
3 15/16"-6 Acme-2G | Caja |
Alfiler | ||
7" |
6 1/4"-5Acme-2G | Caja |
Alfiler |
*Otros tamaños disponibles bajo pedido
SECUNDARIO DE ASCENSOR
Información técnica
Diseñado para manejar y levantar el conjunto de la pistola de disparos en elevadores de plataforma, línea de arrastre o polipasto neumático mientras se realizan las conexiones.
Asegúrese de que la conexión al sistema de pistola esté bien hecha. arriba y Asegúrese de que el levantamientoojose aprieta
Por debajo de OD | Tipo de hilo* | Tipo |
2" | 1 11/16"-8 TERMINALES ACME-2G | Caja |
2 7/8" | 2 3/8"-6 Acme-2G | Caja |
3 1/8" | 2 3/4"-6 Acme-2G | Caja |
3 3/8" | 2 13/16"-6 Acme-2G | Caja |
4 1/2" | 3 15/16"-6 Acme-2G | Caja |
7" | 6 1/4"-5Acme-2G | Caja |
*Otros tamaños disponibles bajo pedido
BARRA DE DESCENSO
Información técnica
Drop Bar se utiliza en la operación de TCP. Proporciona energía de impacto para los cabezales de disparo de tipo llamativo, como el cabezal de disparo de impacto de seguridad, el cabezal de disparo de control de arena, etc.
Artículo | Descripción | |||||
DE MÁX. |
32 mm |
33 mm |
38 mm |
32 mm |
46 mm |
32 mm |
cabeza de pesca diámetro |
25,4 mm |
25,4 mm |
25,4 mm |
25,4 mm |
25,4 mm |
25,4 mm |
cuello de pesca diámetro |
20 mm |
20 mm |
20 mm |
20 mm |
20 mm |
20 mm |
Total Longitud |
1800 mm |
1686 mm |
1600 mm |
3052mm |
2004mm |
1600 mm |
Peso |
10kg |
11kg |
13kg |
18 kg |
23kg |
10kg |
Características:
• Drop Bar es un componente estándar. Se utiliza con el cabezal de disparo de tipo llamativo.
• Está equipado con un tornillo de sello de cobre, que muestra la situación llamativa.
• Se puede reutilizar después de cambiar el tornillo del sello de cobre.

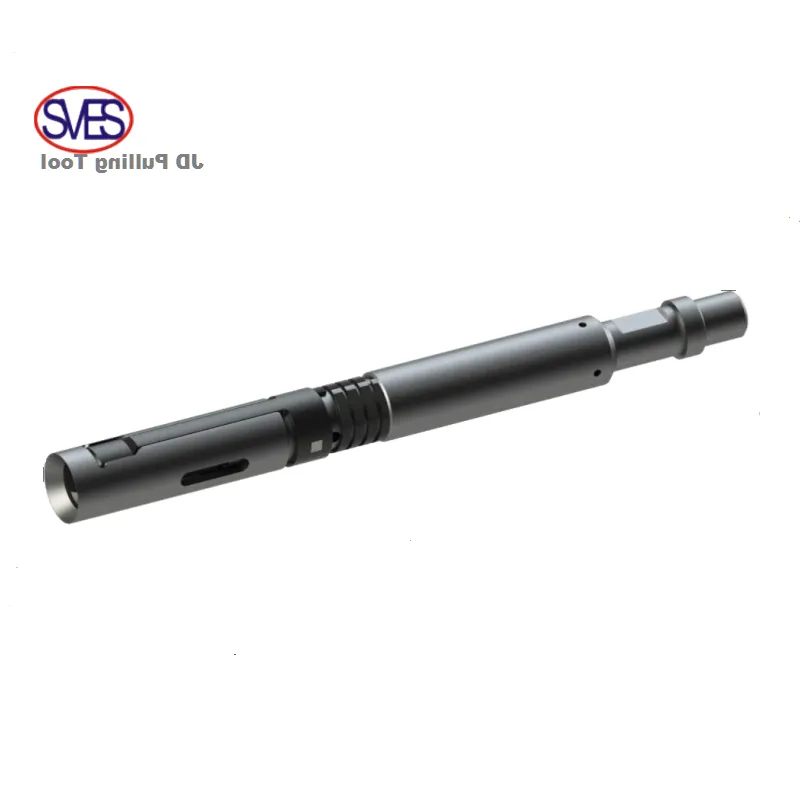

HERRAMIENTA DE TRACCIÓN JD
Información técnica:
La herramienta de extracción JD es una herramienta de pesca que se puede utilizar para mover y extraer herramientas o instrumentos con cuellos de recuperación externos (como puntas, tapones, manómetros, etc.). Puede derribar y soltar tu mano. Se puede dividir en JDC, JDS y JDL según las diferentes distancias de agarre.
• Conexión estándar.
• Se puede utilizar para botar y salvar.
• Muestra 、 Confiable 、 Fácil de usar.
Artículo | Descripción | |||
TIPO | 1" | 1.5″ | 2" | 2.5″ |
DE MÁX. | 1.422in | 1.422in | 1,86 pulgadas | 2,25 pulgadas |
Hilo de conexión Tipo (ARRIBA) |
15/16” -10UN |
15/16” -10UN |
15/16” -10UN |
15/16” -10UN |
pesca cuello de la Herramienta |
1.187in |
1.187 pulgadas |
1.375 pulgadas |
1.375 pulgadas |
Al cuello de pesca (Bar) |
1 en |
1.187 pulgadas |
1.375 pulgadas |
1,75 pulgadas |
Alcanzar | 35~40mm | 35~40mm | 35~40mm | 35~40mm |
Características:
• Conexión estándar.
• Se puede utilizar para botar y salvar.
• Muestra 、 Confiable 、 Fácil de usar.
cabeza de cable
Información técnica
DE 37 mm (17/16 pulg.)
Longitud 315 mm (12,4 pulgadas)
Temperatura máxima 204 ℃ (400 ℉)
Diámetro del cable eléctrico 8 mm (5/16 pulg.)
Rosca 1-3/16”-12 Pasador GO
Corriente máxima 6000mA
Voltaje máximo (VCC) 600
Tensión máxima 187KN (42000 lbf)
Presión máxima 105 MPa (15230 psi)
Tensión máxima 187KN (42000 lbf)
Características :
Servicios de herramientas de dirección de cable
Registro de producción
Perforador
HERRAMIENTAS DE PERFORACIÓN-SUBS

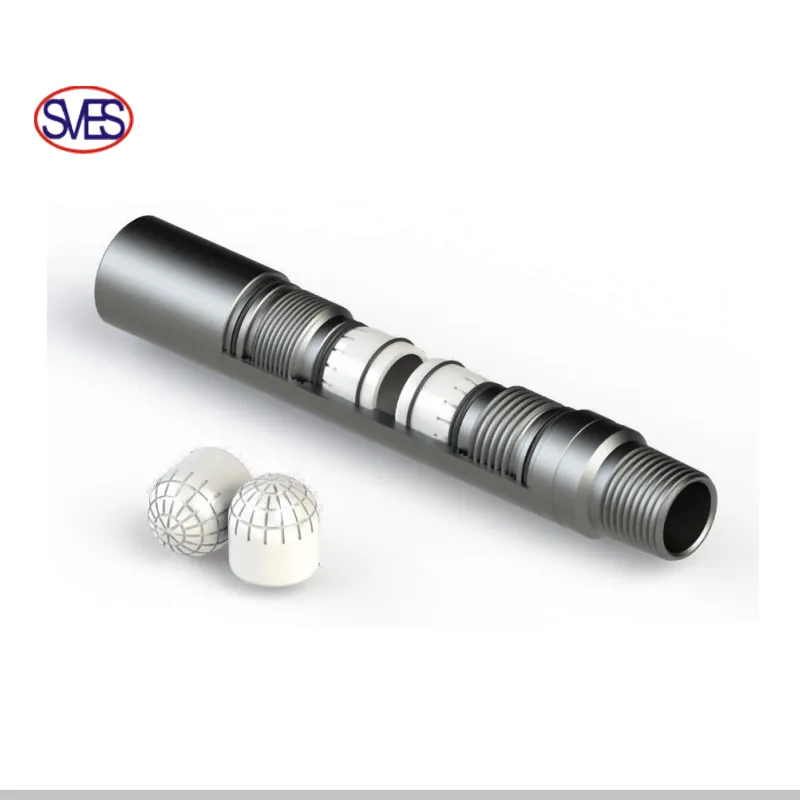

Subdiferencial,no portado
Información técnica
Artículo | Descripción | |||||
TIPO | 2-3/8 pulg. (60,3 mm) | 2-7/8 pulgadas(73,0 mm) | 3-1/2 pulgadas(88,9 mm) | |||
máx. Presión | 10000PSI (70 MPa) | 5000PSI (35MPa) | 10000PSI (70 MPa) | 5000PSI (35MPa) | 10000PSI (70 MPa) | 5000PSI (35MPa) |
DE MÁX. | 3.062in (77,8 mm) | 3.669in (93,2 mm) | 4.500in (114,3 mm) | |||
IDENTIFICACIÓN | 1.995in (50,6 mm) | 2,37 pulgadas (60,2 mm) | 3.070in (78,0 mm) | |||
En general Longitud | 12,1 pulgadas (307 mm) | 13,4 pulgadas (340 mm) | 13,6 pulgadas (345 mm) | |||
Conexión | 2-3/8 de la UE (B×P) | 2-7/8 UE (BxP) | 3-1/2 UE (B×P) | |||
De tensión | 135000 libras (60048daN) | 198000 libras (88070daN) | 208800 libras (92878daN) | |||
Temperatura máxima | 392 °F (200 °C) | |||||
Material del cuerpo: 4140
Material de la junta tórica: Durómetro Viton-70
Sub diferencial bidireccional
Información técnica
Artículo | Descripción | |
TIPO | 2-3/8 pulg. (60,3 mm) | 2-7/8 pulgadas(73,0 mm) |
máx. Presión | 10000PSI (70 MPa) | 10000PSI (70 MPa) |
DE MÁX. | 3.062in (77,8 mm) | 3.669in (93,2 mm) |
IDENTIFICACIÓN | 1.995in (50,6 mm) | 2,36 pulgadas (60 mm) |
En general Longitud | 18.86in (479 mm) | 20 pulgadas (508 mm) |
Conexión | 2-3/8 de la UE (B×P) | 2-7/8 UE (BxP) |
De tensión | 135000 libras (60048daN) | 198000 libras (88070daN) |
Temperatura máxima | 392 °F (200 °C) | |
Material del cuerpo: 4140
Material de la junta tórica: Durómetro Viton-70

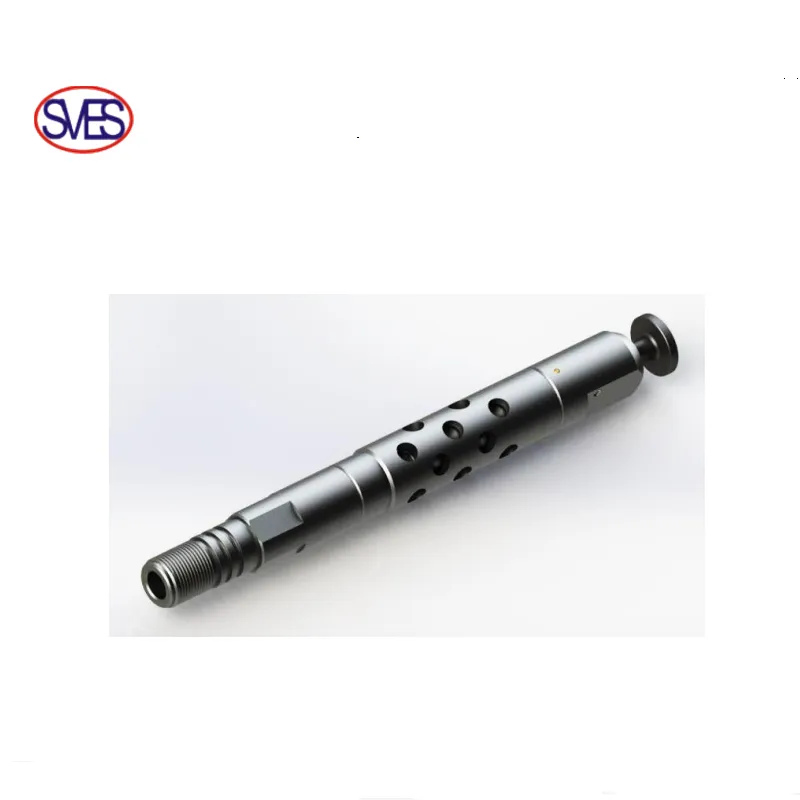

Sub de ventilación de presión de barra de descenso
Información técnica
Artículo | Descripción | ||
TIPO | 2-3/8 pulg. (60,3 mm) | 2-7/8 pulgadas(73,0 mm) | |
DE MÁX. | 89 mm | 99mm | |
IDENTIFICACIÓN | 51 mm | 61 mm | |
Longitud de maquillaje/longitud total | 403 mm/453 mm | 422 mm/476 mm | |
Conexión | Hilo Superior | 2-3/8 CAJA UE | 2-7/8 CAJA UE |
Rosca inferior | PIN UE 2-3/8 | PIN UE 2-7/8 | |
área de ventilación | 2026 mm² | 3039 mm² | |
Temperatura máxima | 200℃ | ||
La calificación de presión | 90 MPa | ||
Presión mínima de ventilación | 3,4 MPa | ||
máx. Presión diferencial | 90 MPa | ||
De tensión | P110 | ||
Material del cuerpo: 4140
Material de la junta tórica: Durómetro Viton-70
Sub de ventilación de presión
Información técnica
Artículo | Descripción | ||
TIPO | 2-3/8 pulg. (60,3 mm) | 2-7/8 pulgadas(73,0 mm) | |
| DE MÁX. | 77,8 mm | 93,17 mm | |
IDENTIFICACIÓN | 30 mm | 40 mm | |
Longitud de maquillaje/longitud total | 475 mm | 498 mm | |
Conexión | Hilo Superior | 2-3/8 CAJA UE | 2-7/8 CAJA UE |
Rosca inferior | PIN UE 2-3/8 | PIN UE 2-7/8 | |
área de ventilación | 706,86 mm² | 1810 mm² | |
Valor de rotura de un pasador de seguridad | Valor teórico:Valor real de 2,48 MPa:Ver"Pasador de seguridad Hoja de especificaciones" | Valor teórico:Valor real de 2,06 MPa:Ver"Pasador de seguridad Hoja de especificaciones" | |
Presión mínima de ventilación | 4.96MPa | 4.12MPa | |
Temperatura máxima | 200℃ | ||
La calificación de presión | 120 MPa | ||
De tensión | P110 | ||
Material del cuerpo: 4140
Material de la junta tórica: Durómetro Viton-70
bajo balance Sub No portado
Información técnica
Artículo | Descripción | |||||
TIPO | 2-3/8 pulg. (60,3 mm) | 2-7/8 pulgadas(73,0 mm) | ||||
| Tamaño de vidrio | 1/2″ | 3/4″ | 3/8″ | 1/2″ | 3/4″ | |
máx. Diferencial | 24 MPa | 48 MPa | 16MPa | 17.2MPa | 27,6 MPa | |
DE MÁX. | 79,5 mm | 93 mm | ||||
IDENTIFICACIÓN | 48 mm | 60 mm | ||||
Conexión | Hilo Superior | 2-3/8 CAJA UE | 2-7/8 CAJA UE | |||
Rosca inferior | PIN UE 2-3/8 | PIN UE 2-7/8 | ||||
Área de flujo de Puertos |
5338mm² | |||||
Longitud de maquillaje | 300 mm | |||||
Material del cuerpo: 4140
Material de la junta tórica: Durómetro Viton-70
bajo balance Sub portado
Información técnica
Artículo | Descripción | |||||
TIPO | 2-3/8 pulg. (60,3 mm) | 2-7/8 pulgadas(73,0 mm) | ||||
| Tamaño de vidrio | 1/2″ | 3/4″ | 3/8″ | 1/2″ | 3/4″ | |
máx. Diferencial | 24 MPa | 48 MPa | 16MPa | 17.2MPa | 27,6 MPa | |
DE MÁX. | 79,5 mm | 93 mm | ||||
IDENTIFICACIÓN | 48 mm | 60 mm | ||||
Conexión | Hilo Superior | 2-3/8 CAJA UE | 2-7/8 CAJA UE | |||
Rosca inferior | PIN UE 2-3/8 | PIN UE 2-7/8 | ||||
Longitud de maquillaje | 168mm | |||||
Material del cuerpo: 4140
Material de la junta tórica: Durómetro Viton-70

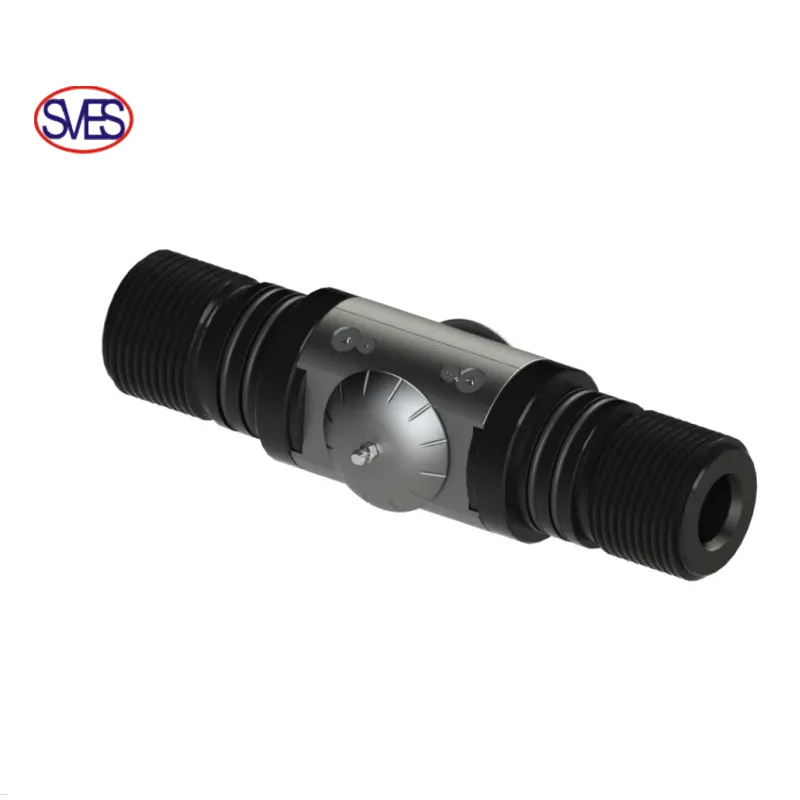

Rueda de rodillos tándem sub
Información técnica
Artículo | Descripción | ||||
TIPO | 51 | 63 | 73 | 89 | |
| DE MÁX. | 51 | 63.5 | 73 | 89 mm | |
Longitud total | 216,4 mm | 221 mm | 280 mm | 266 mm | |
Conexión | Hilo Superior | 1-11/16 8 TALÓN CUMBRE ALFILER | 2 1/8-8 PASADOR ACME | 2 3/8-6PASADOR ACME | 3 1/16-6 ACME ALFILER |
Rosca inferior | 1-11/16 8 TALÓN PIN ACME | 2 1/8-8 PASADOR ACME | 2 3/8-6PASADOR ACME | 3 1/16-6 ACME ALFILER | |
Material del cuerpo: 4140

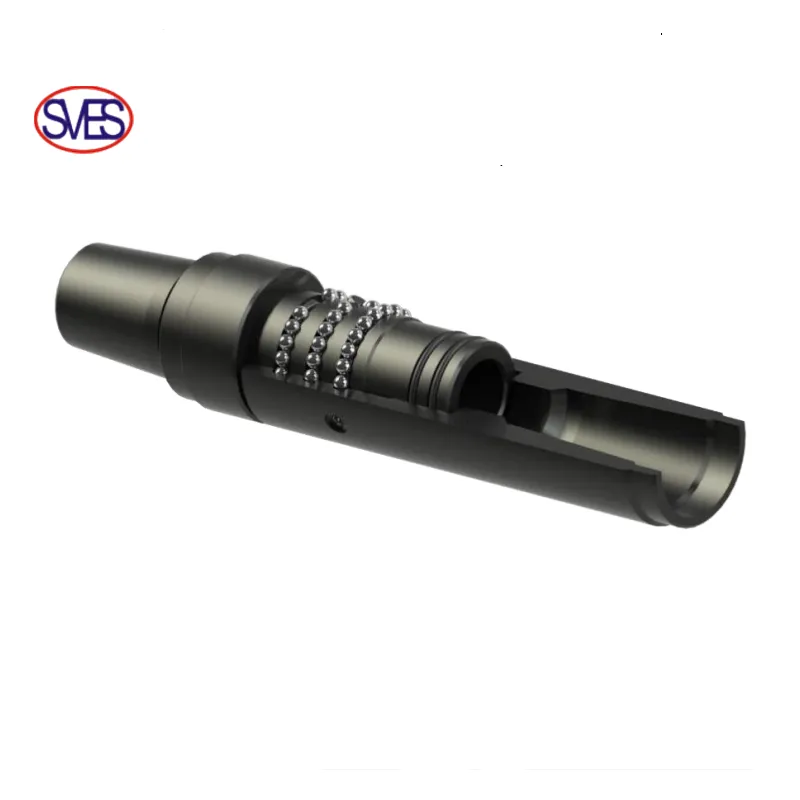

Articulación giratoria
Información técnica
La junta giratoria se usa en la operación de CT, el sub superior y el sub inferior del producto están conectados por bolas de acero, por lo que el sub superior puede girar alrededor del sub inferior para liberar el torque de CT.
1. Gran diámetro de deriva para descarga y caída de bolas. operación.
2. Liberar el par rápidamente.
3. Muestra ,Confiable,Fácil a Conexión con tubería enrollada.
Artículo | Descripción |
| DE. | φ54mm |
A pleno | φ25,4 mm |
Longitud total | 263 mm |
Conectar hilo | 1,5 AMMT (B×P) |
Presión máxima | 70 MPa |
Resistencia a la tracción máxima | 350KN |
Temperatura máx. | 200 ℃ (392 °F) |

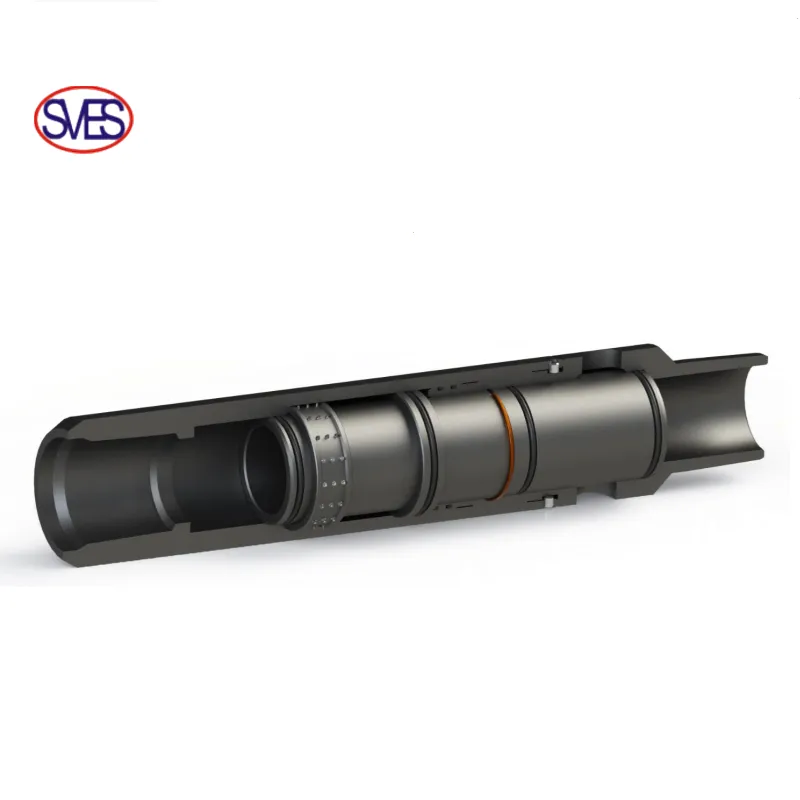

Conector giratorio para tubería
Información técnica
Tubing Swivel Sub está diseñado para permitir que la tubería por encima y por debajo de un conjunto de pistola TCP gire de forma independiente. Cuando se ejecuta junto con barras de peso excéntricas o aletas de orientación, por encima o entre sistemas de pistolas TCP, el conjunto de pistolas puede girar libremente para orientarse y disparar en la dirección deseada de un pozo desviado u horizontal.
1. diario de alta calidad aspectos.
2. El diseño compacto da como resultado un diámetro externo pequeño y aburrir.
3. Asegura la rotación libre bajo tensión, compresión y lateral. cargando.
4. El diseño permite un flujo sin restricciones en el interior tubería
5. Rentable y fácil mantenimiento
Artículo | Descripción | |
TIPO | 2-3/8 pulg. (60,3 mm) | 2-7/8 pulg. (73,0 mm) |
| ODmáx | 3,386 pulgadas (86 mm) | 3,669 pulgadas (93,2 mm) |
IDmáx | 1,95 pulgadas (50 mm) | 2,4 pulgadas (61 mm) |
Longitud total | 19,8 pulgadas (503 mm) | 20,67 pulgadas (525 mm) |
Temperatura máxima | 400 °F (204 °C) | |
Conexión | 2-3/8 de la UE (B×P) | 2-7/8 UE (BxP) |
De tensión | 115000 libras (512 KN) | 125000 libras (556 KN) |
Presión máxima | 14500PSI(100MPa) | 10000PSI(70MPa) |
Baker 10， Baker 20 Redress kit kit de reparación
Todo el kit de corrección y el kit de reparación están fabricados con material FKM, dureza 90, duradero durante al menos 5 años.
Lista de materiales
ASTMD1418 | ISO1629 |
NBR | NBR |
H-NBR | H-NBR |
RC | RC |
X-NBR | X-NBR |
MCA | MCA |
AEM | AEM |
mq | mq |
VMQ | VMQ |
PVMQ | PVMQ |
PMQ | PMQ |
FVMQ | FMQ |
FKM | FKM |
FFKM | FFKM |
PTFE | PTFE |
EN | EN |
UE | UE |
ECO | ECO |
CSM | CSM |
No. | No. |
Y | Y |
BR | BR |
Cf. | Cf. |
EPDM | EPDM |
EPM | EPM |
T | T |
IIR | IIR |
C.I.R. | C.I.R. |
CERVEZA | CERVEZA |
Otros productos:
(1) juntas tóricas, sellos para todas las condiciones industriales
(2) sellos de goma rectangulares en forma de V y en forma de Y
Produce productos de juntas tóricas de alta calidad con diámetros internos de 0,7 a 1200 mm, con una capacidad de producción anual de 50 millones de piezas. Los productos son ampliamente utilizados en neumática hidráulica, maquinaria de construcción, automóviles y motocicletas, aparatos eléctricos de alto voltaje, instrumentación, perforación de campos petroleros, industria química, aeroespacial y otros campos.
El rendimiento del producto, la calidad de la apariencia y la tolerancia dimensional cumplen o superan los requisitos de las normas nacionales y extranjeras pertinentes, como AS568A, ISO3601, ASTM D2000, JISB2401, MIL-STD-413B
(3) Junta de goma para intercambiador de calor de placas
Producimos juntas para intercambiadores de calor de placas de varias formas transversales con un área de intercambio de calor de una sola pieza de 0,02-2,8 metros cuadrados, con una capacidad de producción anual de 1,2 millones de piezas. Los productos cumplen con los requisitos de NB/T47004 y otros estándares. Más de 20 de los principales fabricantes nacionales de intercambiadores de calor de placas brindan los principales servicios de soporte, y los usuarios finales de los productos se encuentran en calefacción y calefacción, petroquímica, desalinización de agua de mar, energía nuclear, industria textil, industria metalúrgica, industria de construcción naval, procesamiento de alimentos, medicina y salud y otras industrias. Ampliamente aclamado en la industria.
(4) Piezas de goma diversas y piezas de goma elástica con armazón metálico
Producción de productos de caucho de formas especiales para automóviles, motocicletas y otras industrias; producción de sumideros de alta presión (con esqueleto) para perforación de petróleo, pruebas de yacimientos, reacondicionamiento de pozos, sellado y cementación de pozos, tubería de perforación de suspensión de revestimiento hidráulico y otros sellos y presión de pozos de petróleo y gas Cartuchos de caucho para craqueo y acidificación. Producción de compuertas de goma elástica con esqueleto metálico, placas de válvulas excéntricas de goma elástica, etc. para las industrias de válvulas y bombas.
Rango de temperatura :
-60~+200°C |
