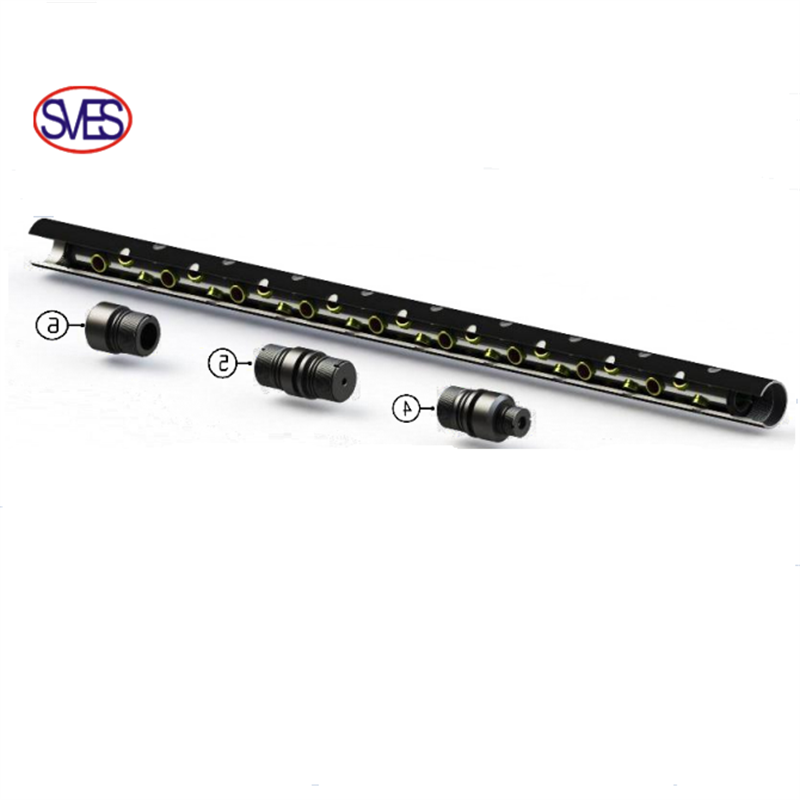

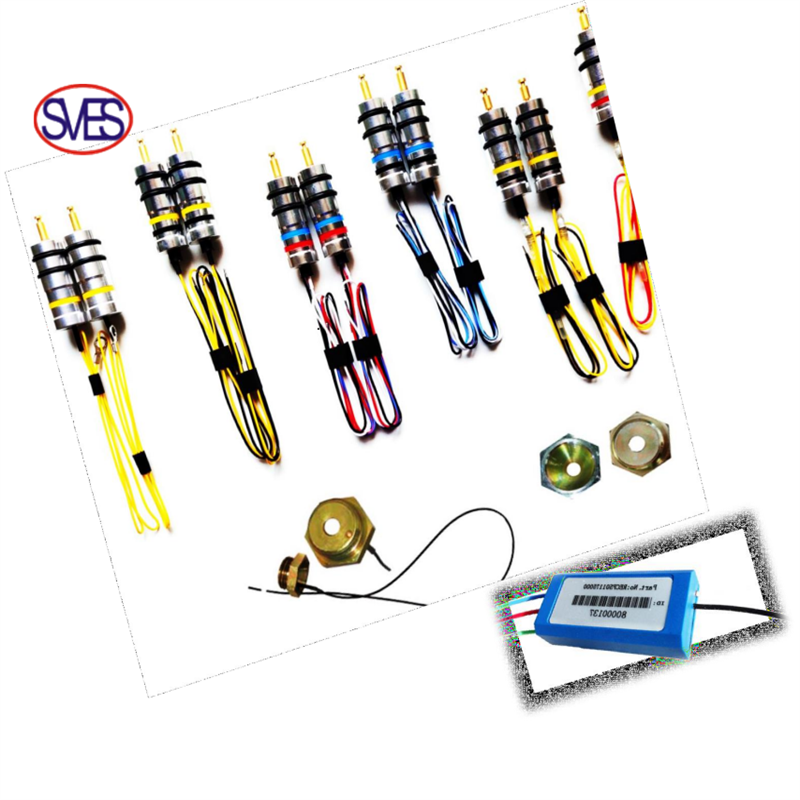

Ensamblaje de perforación compuesta de pozo horizontal
SELECTIVO PERFORADOR
Interruptor de diodo doble positivo (+) DDPS
Información técnica
Color de la línea de disparo: Blanco Color de la línea del detonador: Negro/Azul Color de la línea de tierra (Opcional): Negro Clavija de fondo de pozo: Clavija de latón
máx. Presión: 15 000 psi (103 MPa) Máx. Temperatura: 177 °C (350 °F)
máx. Voltaje: 600 VCC máx. Corriente: 2000 mA
INSTRUCCIÓN
El interruptor de diodo dual está instalado en el cuerpo del mamparo. Puede pasar corriente positiva (+) al detonador en la pistola inferior y corriente negativa (-) al detonador en la pistola superior.
La polaridad de la parte superior y El operador no puede cambiar las conexiones inferiores del detonador. El cable blanco de un diodo dual siempre debe estar conectado a la línea de disparo. Si el detonador superior y la línea de tiro están invertidos, ambos detonadores se dispararán a la vez.
MÉTODOS DE INSPECCIÓN
INSPECCIÓN ELÉCTRICA | De | A | Lectura del multímetro |
Cable blanco (+ polaridad) | Pasador de fondo de pozo (- polaridad) | 0,5-0,7 V | |
Cable blanco (+ polaridad) | Cable azul (- polaridad) | ∞V | |
Cable blanco (- polaridad) | Cable azul (+ polaridad) | 0,5-0,7 V | |
Cable blanco (- polaridad) | Clavija de fondo de pozo (+ polaridad) | ∞V | |
pasador de fondo de pozo | Cuerpo de interruptor (o pistola) | >20 MΩ | |
INSPECCIÓN MECÁNICA | Asegúrese de que las juntas tóricas (tamaño 113), el cuerpo del interruptor, el pasador de fondo de pozo y el aislamiento del cableado no muestren signos de daño. No se recomienda tirar o torcer nada (tirar demasiado dañará el interruptor). | ||

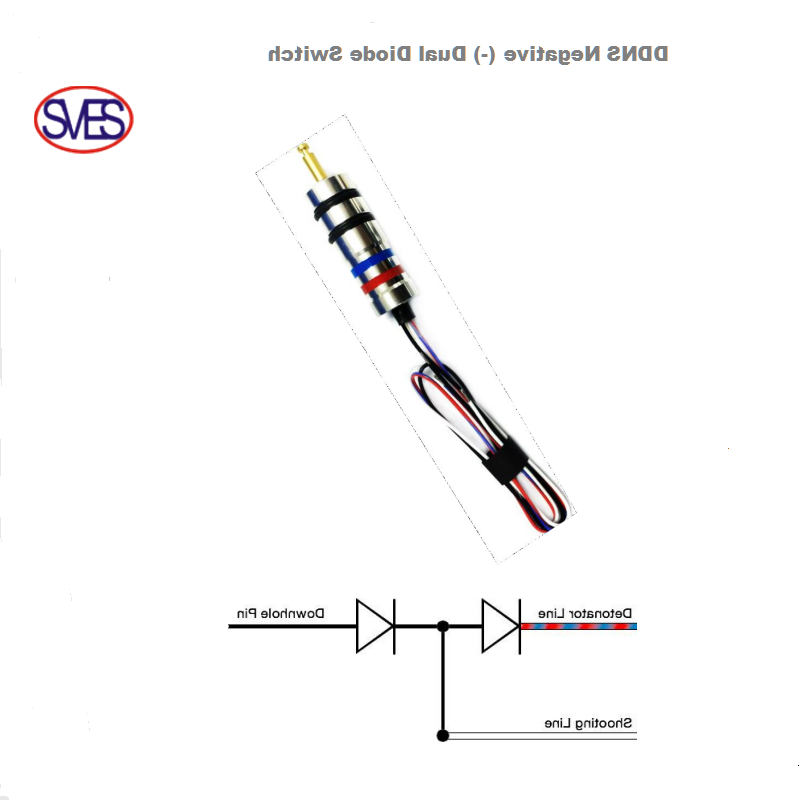

DDNS Negativo（-）Interruptor de diodo dual
Información técnica
Color de la línea de disparo: Blanco Color de la línea del detonador: Rojo/azul Color de la línea de tierra (opcional): Negro Clavija de fondo de pozo: Clavija de latón
ESPECIFICACIONES
Número de pieza: SFSswitch-DDNS
máx. Presión: 15 000 psi (103 MPa))
máx. Temperatura.: 177°C (350°F)
máx. Voltaje: 600 VCC máx.
Corriente: 2000 mA
INSTRUCCIÓN
El interruptor de diodo dual está instalado en el cuerpo del mamparo. Puede pasar corriente negativa (-) al detonador en la pistola inferior y corriente positiva (+) al detonador en la pistola superior.
La polaridad de la parte superior y
El operador no puede cambiar las conexiones inferiores del detonador. El cable blanco de un diodo dual siempre debe estar conectado a la línea de disparo. Si el detonador superior y la línea de tiro están invertidos, ambos detonadores se dispararán a la vez.
MÉTODOS DE INSPECCIÓN
INSPECCIÓN ELÉCTRICA | De | A | Lectura del multímetro |
Cable blanco (- polaridad) | Clavija de fondo de pozo (+ polaridad) | 0,5-0,7 V | |
Cable blanco (- polaridad) | Cable rojo (+ polaridad) | ∞V | |
Cable blanco (+ polaridad) | Cable rojo (- polaridad) | 0,5-0,7 V | |
Cable blanco (+ polaridad) | Pasador de fondo de pozo (- polaridad) | ∞V | |
pasador de fondo de pozo | Cuerpo de interruptor (o pistola) | >20 MΩ | |
INSPECCIÓN MECÁNICA | Asegúrese de que las juntas tóricas (tamaño 113), el cuerpo del interruptor, el pasador de fondo de pozo y el aislamiento del cableado no muestren signos de daño. No se recomienda tirar o torcer nada (tirar demasiado dañará el interruptor). | ||

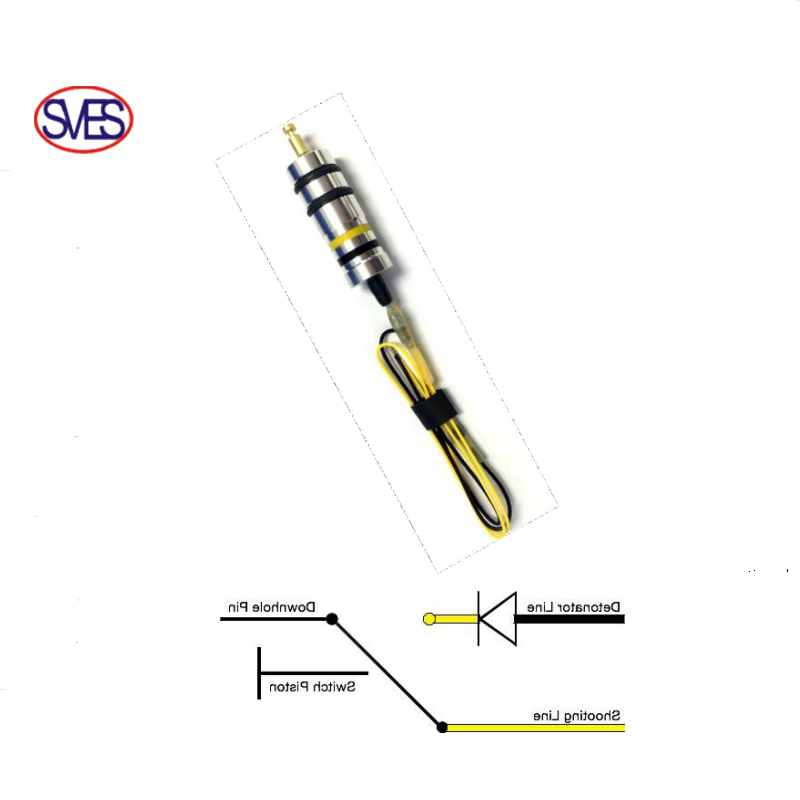

Presostato positivo (+) PPS
Información técnica
Color de la línea de tiro: Amarillo Color de la línea del detonador: Rojo Clavija de fondo de pozo: Clavija de latón
ESPECIFICACIONES
Número de pieza: Interruptor SF-PPS
máx. Presión: 15 000 psi (103 MPa))
máx. Temperatura.: 177°C (350°F)
máx. Voltaje: 600 VCC máx.
Corriente: 2000 mA
INSTRUCCIÓN
El interruptor positivo accionado por ondas de choque de presión pasará corriente positiva (+) al detonador pero bloqueará la corriente negativa (-) del detonador.
MÉTODOS DE INSPECCIÓN
INSPECCIÓN ELÉCTRICA | De | A | Lectura del multímetro |
cable amarillo | pasador de fondo de pozo | < 1 Ω | |
cable amarillo | Cuerpo de interruptor (o pistola) | >20 MΩ | |
Cable amarillo (ambas polaridades) | cable rojo | >20 MΩ | |
Cable rojo (ambas polaridades) | Cuerpo de interruptor (o pistola) | >20 MΩ | |
INSPECCIÓN MECÁNICA | Asegúrese de que las juntas tóricas (tamaño 113), el cuerpo del interruptor, el pasador de fondo de pozo y el aislamiento del cableado no muestren signos de daño. No se recomienda tirar o torcer nada (tirar demasiado dañará el interruptor). | ||
Interruptor de presión negativa (-) PNS
Información técnica
Color de la línea de tiro: Amarillo Color de la línea del detonador: Negro Clavija de fondo de pozo: Clavija de latón
ESPECIFICACIONES
Número de pieza: SF Switch-PNS
máx. Presión: 15 000 psi (103 MPa))
máx. Temperatura.: 177°C (350°F)
máx. Voltaje: 600 VCC
máx. Corriente: 2000 mA
INSTRUCCIÓN
El interruptor positivo activado por ondas de choque de presión pasará corriente positiva (+) al detonador pero lo bloqueará
corriente negativa (-) del detonador.
MÉTODOS DE INSPECCIÓN
INSPECCIÓN ELÉCTRICA | De | A | Lectura del multímetro |
cable amarillo | pasador de fondo de pozo | < 1 Ω | |
cable amarillo | Cuerpo de interruptor (o pistola) | >20 MΩ | |
Cable amarillo (ambas polaridades) | Alambre negro | >20 MΩ | |
Cable negro (ambas polaridades) | Cuerpo de interruptor (o pistola) | >20 MΩ | |
INSPECCIÓN MECÁNICA | Asegúrese de que las juntas tóricas (tamaño 113), el cuerpo del interruptor, el pasador de fondo de pozo y el aislamiento del cableado no muestren señales de daño. No se recomienda tirar o torcer nada (tirar demasiado dañará el interruptor). | ||
A través de cable/sin conexión a tierra
Línea de tiro con pistola pasador de fondo de pozo
Información técnica
Color de la línea de disparo: amarillo (o seguir los requisitos del cliente))Pasador de fondo de pozo: Pasador de latón
ESPECIFICACIONES
Número de pieza: Interruptor SF-YE
máx. Presión: 20000 psi (140 MPa)
máx. Temperatura: 177 °C (350 °F)
máx. Voltaje: 600 VCC
máx. Corriente: 2000 mA
INSTRUCCIÓN
Línea de tiro con pistola de fondo de pozo Chapa
MÉTODOS DE INSPECCIÓN
INSPECCIÓN ELÉCTRICA | De | A | Lectura del multímetro |
cable amarillo | pasador de fondo de pozo | < 1 Ω | |
cable amarillo |
Cuerpo del interruptor |
>10M Ω |

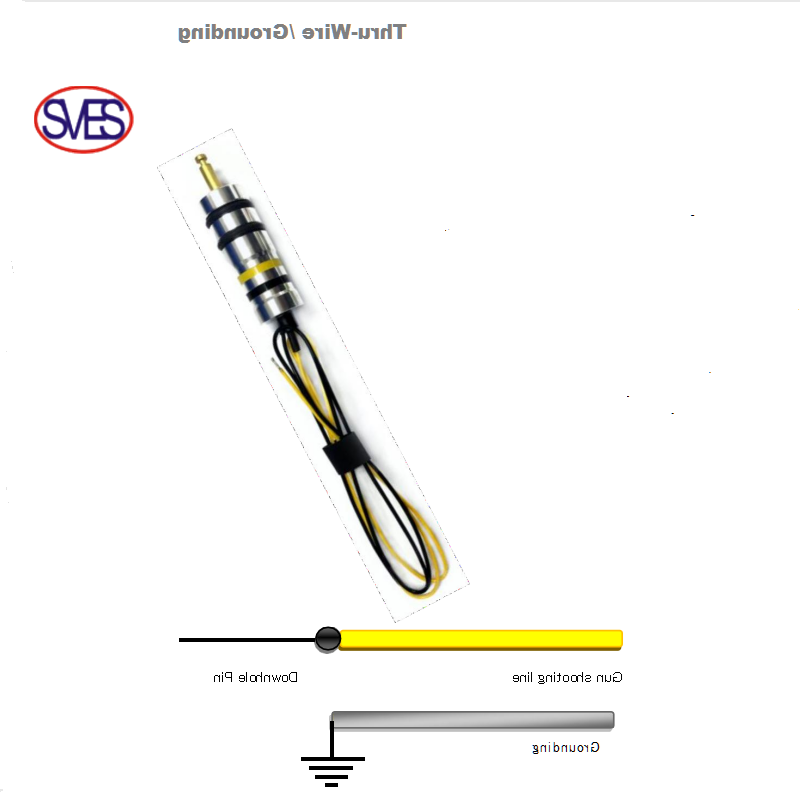

Cable pasante/puesta a tierra
Información técnica
Color de la línea de disparo: amarillo (o siga los requisitos del cliente) Color de la línea de tierra (opcional): negro (o siga los requisitos del cliente) Clavija de fondo de pozo: Clavija de latón
ESPECIFICACIONES
Número de pieza: Interruptor SF-YEGD
máx. Presión: 20000 psi (140 MPa)
máx. Temperatura: 177 °C (350 °F)
máx. Voltaje: 600 VCC
máx. Corriente: 2000 mA
MÉTODOS DE INSTRUCCIÓN E INSPECCIÓN
INSPECCIÓN ELÉCTRICA | De | A | Lectura del multímetro |
cable amarillo | pasador de fondo de pozo | < 1 Ω | |
Alambre negro | Cuerpo del interruptor | < 1 Ω | |
cable amarillo | Cuerpo del interruptor | >10M Ω |
Tuercas de retención
Diámetro interior: ¼''
Uso con interruptor de alimentación directa, interruptor de presión o interruptor de diodo doble
Evita que una pistola superior incluya una herramienta debajo
Tuercas de retención con tierra
Diámetro interior: ¼''
Cable de tierra conectado. Uso con interruptor de alimentación,
Interruptor de presión o interruptor de diodo doble Evita que una pistola superior incluya una herramienta debajo

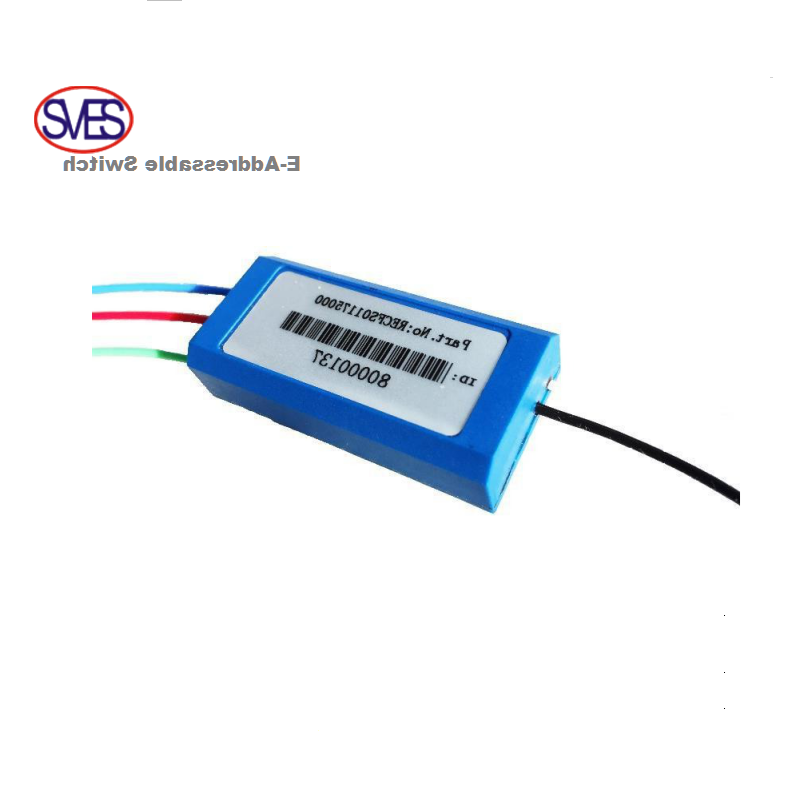

Conmutador direccionable electrónicamente
ESPECIFICACIONES | |
NP | RECFS01175000 |
máx. Temperatura. | 347°F (175°C) |
Clasificación de voltaje de funcionamiento | -5~550 VCC |
Corriente de funcionamiento | 1~2mA |
Corriente de funcionamiento (comunicación) | 3mA (Superficie) |
27mA (de fondo de pozo) | |
Max cambia en una cadena de armas | 50 |
ESPECIFICACIONES de fondo de pozo | |
Clasificación máxima de voltaje | 500V |
Corriente máxima de disparo | 2a |
Instrucción de color de línea de interruptor direccionable electrónicamente
VERDE: Hacia el cable negativo del detonador
ROJO: Hacia el cable positivo del detonador
AZUL: A la próxima arma
NEGRO: Al suelo
BLANCO: A la pistola superior

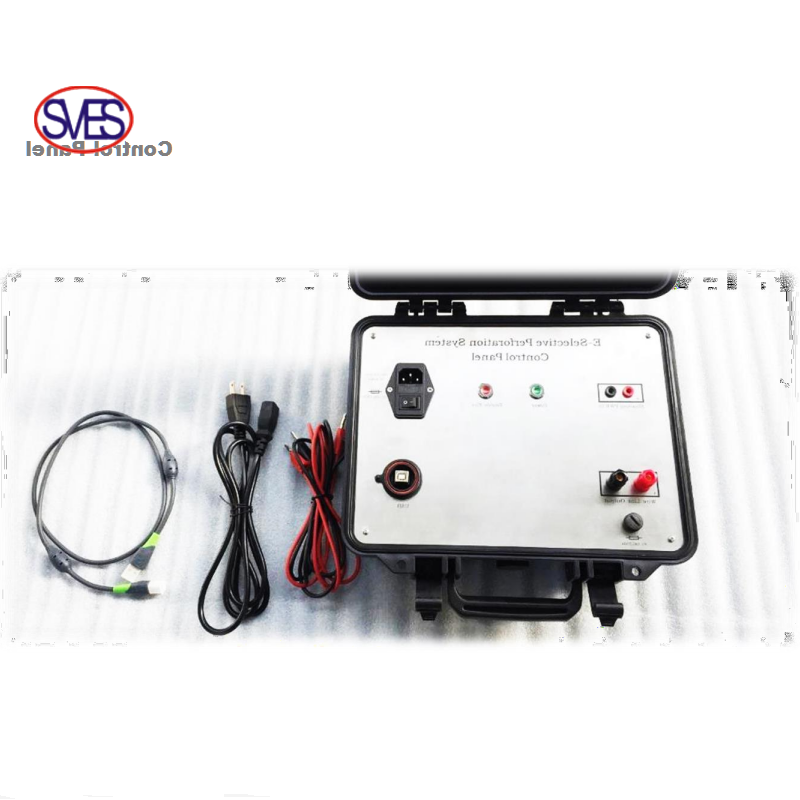

Panel de control
⚫ El panel de comando y control de perforación conecta el panel de tiro y el cable
⚫ Panel de control de software totalmente automatizado
⚫ Desconexión del relé cuando las comunicaciones del interruptor no están en curso
⚫ Tecla de encendido/apagado para confirmación de apagado
⚫ Límites de comunicación de armas
⚫ Voltaje de entrada: CA 100 ~ 240 V, 50 Hz
⚫ Voltaje de salida: 0 ~ 36V
⚫ Corriente de salida: <200mA
⚫ Cantidad de interruptores de conexión: 1 ~ 50
⚫ Tamaño: 323 mm × 275 mm × 135 mm
Panel de prueba
⚫ Pruebe toda la sarta de pistolas en la superficie antes de conectarla al cable
⚫ Realice las comprobaciones de seguridad del interruptor e informe de la prueba del interruptor fallida
⚫ Interfaz gráfica fácil de usar
⚫ Mejora la confianza antes de correr en el hoyo
⚫ Corriente limitada para garantizar que no se dispare si se carga con detonador
⚫ Fuente de alimentación de la batería
⚫ Temperatura de trabajo: -10 ℃ ~ + 50 ℃
⚫ Potencia de entrada: 100 V ~ 240 V CA.
⚫ Cantidad máxima de interruptores de prueba: 50

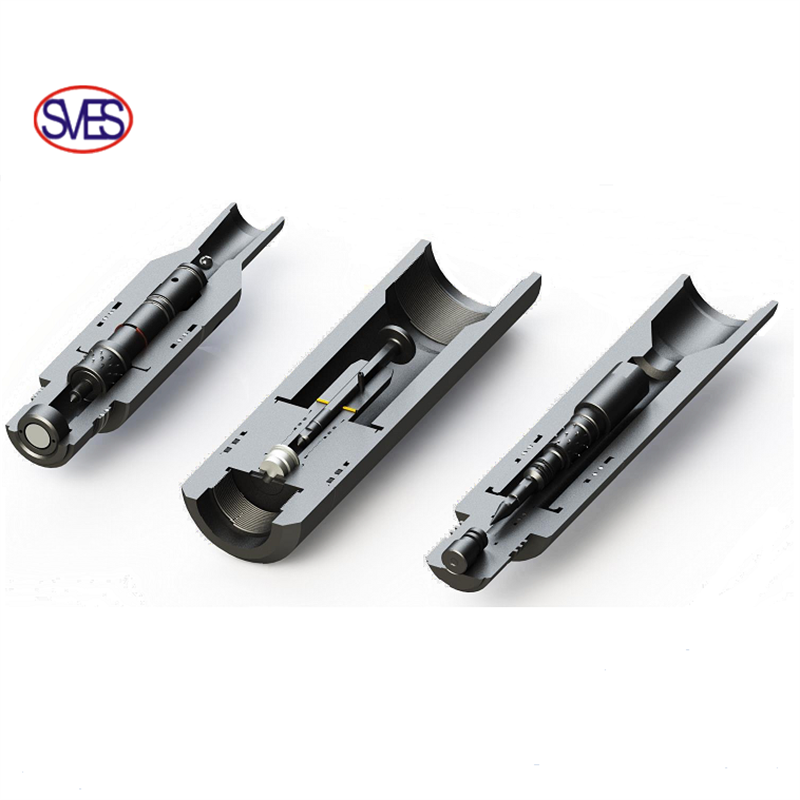

cabeza de disparo
Cabezal de disparo de detonador eléctrico de cambio rápido
Información técnica
Artículo | Descripción |
Conecte la parte superior del hilo |
1 5/8-6 Acme (P) |
Conecte la parte inferior del hilo |
2 3/4-6 Acme (B) |
DE |
79,375 mm (3,125 pulg.) |
Longitud |
530 mm (20,8 pulgadas) |
Presión máxima |
10150 psi (70 MPa) |
Temperatura máxima |
Depende de los explosivos |
Resistencia máxima a la tracción |
45000 lbf (200 KN) |

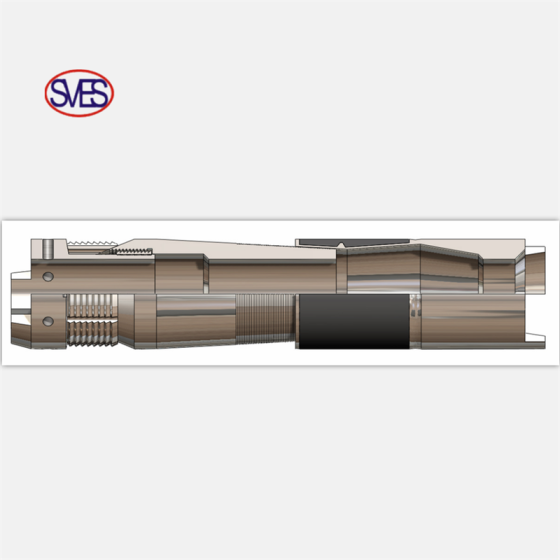

Cabezal de disparo de ventilación activado por presión Drop Ball
Información técnica
Artículo | Descripción | ||||
TIPO | 2(50,8 mm) | 2-3/8 pulg. (60,3 mm) | 2-7/8 pulgadas(73,0 mm) | 3-1/2 pulgadas(88,9 mm) | |
| DE MÁX. |
86 mm |
80 mm | 3.661in (93 mm) | 4.500in (114,3 mm) | |
Longitud total | 412 mm | 422 mm | 432 mm | 442 mm | |
Conexión | Hilo Superior | CAJA 1.5AMMT | 2-3/8 CAJA UE | 2-7/8 CAJA UE | CAJA 3-1/2 UE |
Rosca inferior | CAJA 2 3/4-6ACME | CAJA 2 3/4-6ACME | CAJA 2 3/4-6ACME | CAJA 2 3/4-6ACME | |
Temperatura máxima | Depende del detonador | ||||
Detonador | Eso es todo | ||||
Presión máxima | 126 MPa | ||||
Instrucciones adicionales:
Material del cuerpo: 4140
Material de la junta tórica: Durómetro Viton-70
Cabezal de disparo de presión directa
Información técnica
Artículo | Descripción | |||
TIPO | 2-3/8 pulg. (60,3 mm) | 2-7/8 pulgadas(73,0 mm) | 3-1/2 pulgadas(88,9 mm) | |
| DE MÁX. | 80 mm | 93 mm | 114,3 mm | |
Longitud total | 528,5 mm | 528,5 mm | 528,5 mm | |
Conexión | Hilo Superior | 2-3/8 CAJA UE | 2-7/8 CAJA UE | CAJA 3-1/2 UE |
Rosca inferior | CAJA 2 3/4-6ACME | CAJA 2 3/4-6ACME | CAJA 2 3/4-6ACME | |
Temperatura máxima | 200℃ | |||
Detonador | DANY | |||
Presión máxima | 137,9MPa | |||
Instrucciones adicionales
Material del cuerpo: 4140
Material de la junta tórica: Durómetro Viton-70
Cabezal de disparo mecánico
Información técnica
Artículo | Descripción | |||
TIPO | 2-3/8 pulg. (60,3 mm) | 2-7/8 pulgadas(73,0 mm) | 3-1/2 pulgadas(88,9 mm) | |
| DE MÁX. | 80 mm | 93 mm | 114,3 mm | |
Longitud total | 528,5 mm | 528,5 mm | 528,5 mm | |
Conexión | Hilo Superior | 2-3/8 CAJA UE | 2-7/8 CAJA UE | CAJA 3-1/2 UE |
Rosca inferior | CAJA 2 3/4-6ACME | CAJA 2 3/4-6ACME | CAJA 2 3/4-6ACME | |
Temperatura máxima | 200℃ | |||
Detonador | DANY | |||
Presión máxima | 137,9MPa | |||
Instrucciones adicionales
Material del cuerpo: 4140
Material de la junta tórica: Durómetro Viton-70
Cabezal de disparo activado por presión Drop Bar
Información técnica
Artículo | Descripción | |
| DE MÁX. | 35 mm | 35 mm |
Longitud total | 385 mm | 385 mm |
mín. Hidrostática requerida | 200psi | 2000psi |
máx. Presión operacional | 8500psi | 20000 psi |
Temperatura máxima | 200℃ | |
Detonador | Eso es todo | |
Instrucciones adicionales
Material del cuerpo: 4140
Material de la junta tórica: Durómetro Viton-70
