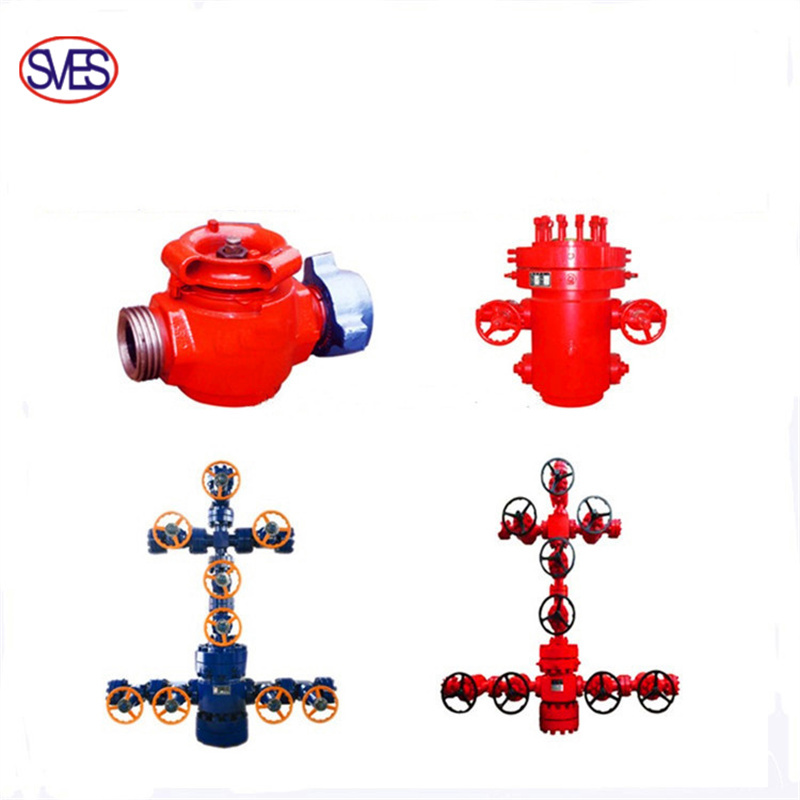

Boca de pozo y árbol de Navidad

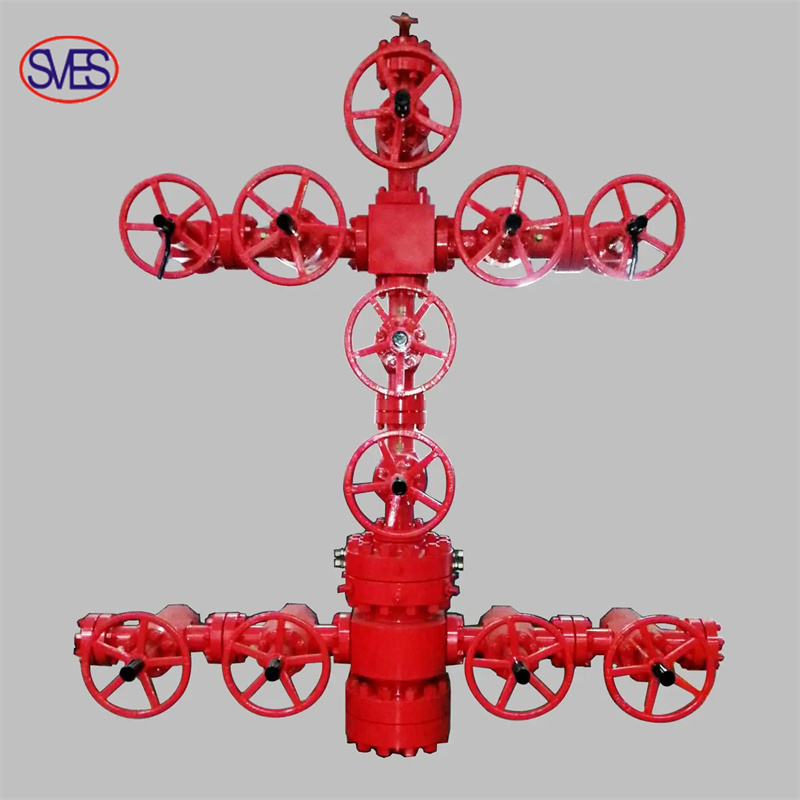

Boca de pozo convencional y árbol de Navidad

●  Diseñado y fabricado estrictamente de acuerdo con las especificaciones API Spec 6A y NACE MR-0175.
●  Diseño compacto, operación confiable
●  Presión nominal de trabajo 5000psi, 10000psi y 15000psi series disponibles.
●  Sello de metal disponible desde el colgador de tubería hasta todo el árbol de Navidad.
●  Conexión bridada.
●  Rosca "VR" disponible para la extracción/instalación de la válvula de compuerta, la válvula de derivación se puede reemplazar bajo presión.
●  Serie de colgadores de tubería disponibles para diversas necesidades de terminación de pozos.
●  BPV y herramientas disponibles.

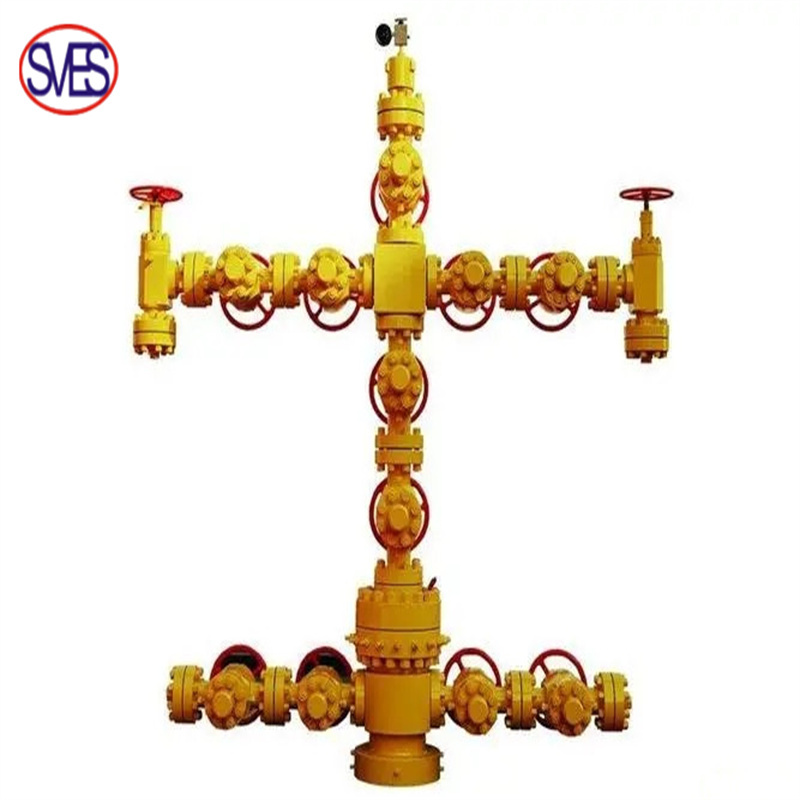

Árbol de Navidad de gas y petróleo clase HH

●  Diseñado y fabricado estrictamente de acuerdo con las especificaciones API Spec 6A y NACE MR-0175
●  Estructura dividida aplicada para todo el árbol de Navidad de gas.
●  Aleación de níquel soldada para todo el pozo
●  Colgador de tubería diseñado con sellado de metal
●  Sello secundario diseñado con sellado de metal

Sistema de cabeza de pozo dos en uno

El sistema de cabeza de pozo dos en uno adapta la tecnología de boca de pozo compacta y produce petróleo de diferentes capas por separado en el mismo pozo bajo un sistema de tubería y revestimiento doble. La estructura principal consiste en colocar dos sartas de tubería de revestimiento y sartas de tubería comparables dentro de la misma carcasa de superficie, ambas hileras de tubería están separadas por un colgador de tubería doble. Árbol de Navidad integrado sentado arriba con diseño compacto y buen rendimiento de sellado.

Árbol de Navidad de fracturamiento de pozos grandes de alta presión

La fracturación del árbol de Navidad es uno de los componentes más importantes de los equipos de fracturación, consta de varias válvulas de compuerta de fracturación y cabeza de cabra de fracturación. El líquido de fracturación se bombea hacia la cabeza de cabra de fracturación a través de varios colectores de fracturación y luego se bombea al fondo del pozo para realizar el servicio de fracturación en formaciones designadas a través de válvulas de compuerta de fracturación. La apertura y el cierre de las válvulas de compuerta de fractura se utilizan para controlar el líquido de fractura. Tamaño del orificio principal: 7-1/16”, presión máxima de trabajo: 15000 psi.

Subsea X-mas Tree

El árbol de Navidad submarino tiene una amplia adaptabilidad, podría cumplir con los requisitos de pozo de soplado, pozo de elevación de gas, tubería dual, inyección química, inyección de agua, puente anular, etc.

Árbol de Navidad de doble tubo

El sistema de cabeza de pozo de tubería dual adapta la tecnología de cabeza de pozo compacta y produce petróleo de diferentes capas por separado del mismo pozo. La estructura principal consiste en colocar dos cadenas de tubería comparables dentro de la misma carcasa de producción, ambas cadenas de tubería están separadas por un colgador de tubería doble. Árbol de Navidad de doble tubo sentado arriba con diseño compacto y buen rendimiento de sellado.

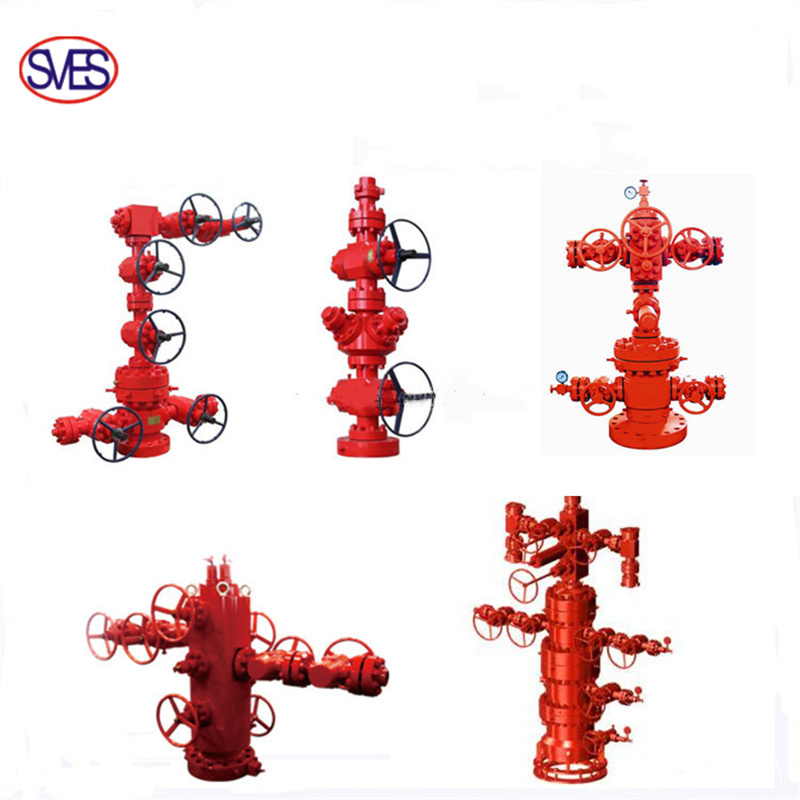

Equipo típico de boca de pozo

Repare el cabezal perforado, conecte la sarta de revestimiento del cabezal del pozo, selle y controle el anular del revestimiento, suspenda la tubería, controle la presión del cabezal del pozo y ajuste la tasa de flujo, también induzca el petróleo en la tubería de salida, cierre el pozo de petróleo cuando sea necesario y aplique a la fracturación ácida, inyección de agua y servicio de prueba.

Consta de cabezal de revestimiento, cabezal de tubería y árbol de Navidad

Aplicar a todo tipo de carcasas, programas de tuberías y

formularios de conexion

Característica de funcionamiento confiable, simple y conveniente

operar y reparar

Se puede equipar con seguridad hidráulica (neumática)

válvula

Presión de trabajo: 2000 PSI ~ 20000 PSI

Medio de trabajo: petróleo, gas natural, lodo, incluidos H2S, CO2

Temperatura de trabajo: -46 °C ~ 121 °C (Clase LU)

Clase de material: AA, BB, CC, DD, EE, FF, HH

Nivel de especificación: PSL1~4

Nivel de rendimiento: PR1~2

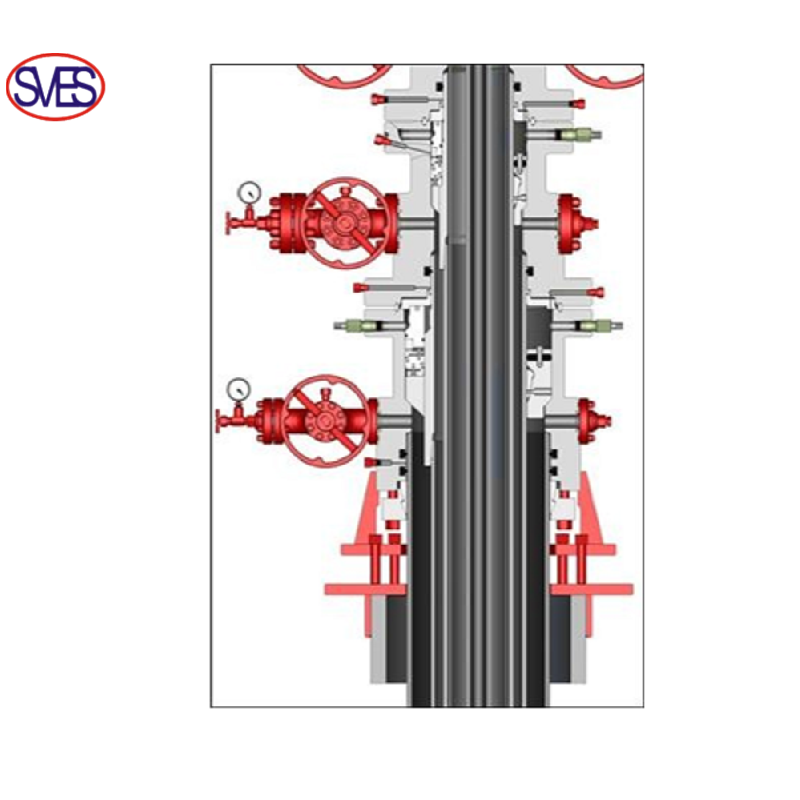

Ensamblaje del cabezal de la carcasa

Diseño de orificio recto: diseño de hombro de 45 ° con alta capacidad de carga

Forma de conexión de salida lateral:

Salida lateral con rosca de tubería Salida lateral con brida roscada

Intercambiabilidad del colgador de carcasa: el colgador de carcasa puede intercambiar Intercambiabilidad entre deslizamiento

colgador de carcasa y colgador tipo mandril

Montaje del tornillo de bloqueo:

Conjunto de tornillo de bloqueo de juego completo de diseño Casquillo de desgaste de bloqueo

Proteger el aumento de la suspensión de la carcasa

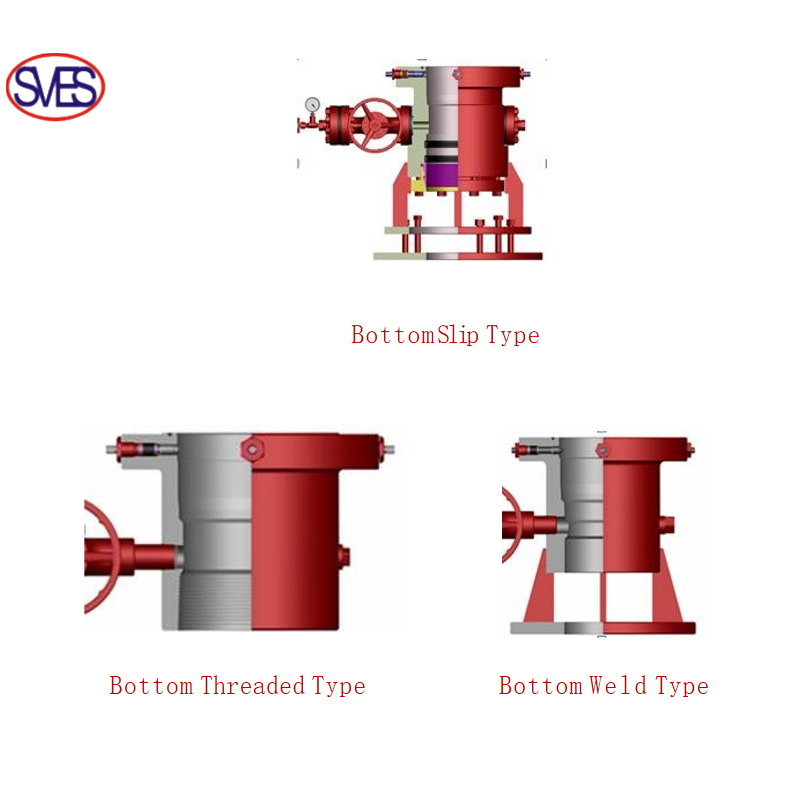

Forma de conexión inferior:

Conexión inferior tipo soldadura

Conexión inferior tipo rosca Conexión inferior tipo deslizante

Tipo de conexión de la cabeza de la carcasa y la carcasa de superficie

Fabricar todo tipo de roscas de carcasa, conectar la carcasa de superficie a través de la junta de cachorro

Suelde el cabezal de la carcasa y la superficie de la carcasa en el lugar, se aplica a todas las especificaciones de la carcasa.

Apriete el perno de bloqueo para deslizar la carcasa de la superficie de la abrazadera,

diseño con varios tipos de anillos de sellado de la carcasa. La conexión es firme y el sello es confiable.

Suspensión de la carcasa y obturador secundario para la cabeza de la carcasa

Colgador de carcasa tipo deslizamiento

Tipo Suspensión para revestimiento de superficie

Consiste en resbalón, tazón de resbalón, etc.

Se utiliza para conectar el cabezal de la carcasa y la carcasa de superficie a través de una carcasa de ajuste deslizante con la ayuda de una fuerza externa.

Aplicable a cabezales de carcasa XLBF de conexión inferior.

Tipo Suspensión (energizado automáticamente) Consiste en un resbalón, un tazón de resbalón y una base de soporte, etc.

Pack-off se energiza automáticamente con el peso de la carcasa.

Superficie de acoplamiento de deslizamiento y diseño de cuerpo deslizante con

doble posición limitada y una conicidad, esto puede bloquear la carcasa fácilmente y evitar la destrucción de la carcasa.

Aplicable a cabezales de revestimiento XLBF y carretes de revestimiento.

Tipo Suspensión (energizado manualmente)

Consta de deslizamiento, arco deslizante y placa de sujeción, etc.

Pack-off se energiza manualmente.

Superficie de acoplamiento de deslizamiento y diseño de cuerpo deslizante con doble posición limitada y un cono, esto puede

bloquee la carcasa fácilmente y evite destruirla.

Aplicable a cabezales de revestimiento XLBF y carretes de revestimiento.

Colgador de carcasa tipo mandril

Colgador de carcasa de mandril general

Consta de cuerpo de suspensión, anillo de sello y anillo de retención, etc.

Aplicable a cabezales de revestimiento XLBF y carretes de revestimiento, esto es fácil

operación y sello confiable.

Colgador de carcasa de mandril estriado

Consta de cuerpo de suspensión y empaque, etc.

El colgador de la carcasa del mandril utiliza una estructura separada para colgar y sellar.

Cuelgue la carcasa y aplique cemento antes de instalar el conjunto de sello.

Evite dañar el conjunto del sello durante la suspensión de la tubería de revestimiento y el cemento.

conveniente para reemplazar el conjunto de sello.

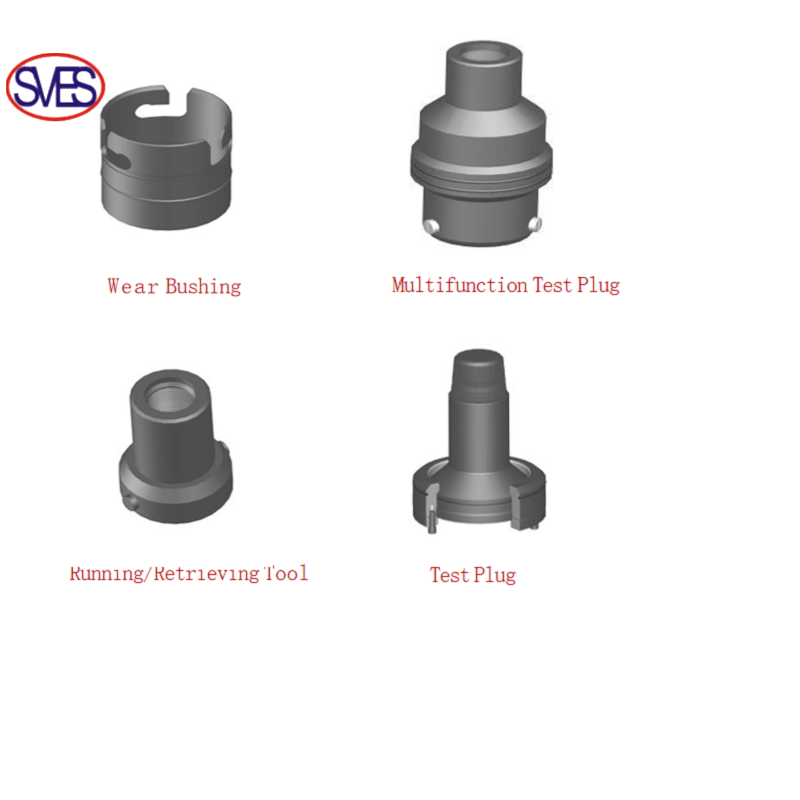

Cabezal de carcasa Herramientas

Se utiliza casquillo de desgaste

para evitar que la superficie de sellado de la cavidad del cabezal de la carcasa y el carrete de la carcasa se dañen durante la perforación, y se instala y retira con la herramienta de funcionamiento y recuperación.

Como herramienta de funcionamiento/recuperación del casquillo de desgaste, así como tapón de prueba

Se utiliza para correr/recuperar bujes de desgaste.

El tapón de prueba se coloca en el hombro de la cabeza de la carcasa, el rendimiento del sello de prueba del BOP, el carrete de perforación y la cabeza de la carcasa a través de la tubería de perforación.

Cumple con los requisitos del cabezal de la carcasa de diferentes especificaciones reemplazando el enchufe de prueba externo.

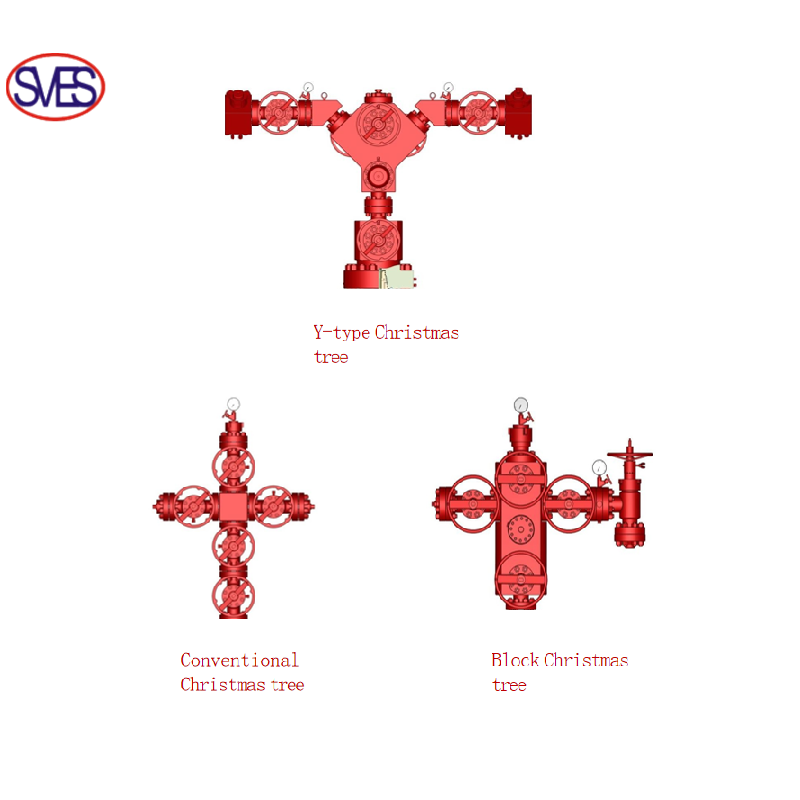

Estructura estándar de cabezal de tubería y árbol de Navidad

Cabeza de tubería

Cabezal de tubería con diseño de orificio recto versátil, se puede instalar colgador de tubería con diferentes especificaciones.

Diseño recto

Diseño de hombro de 45° con alta capacidad de carga

Formulario de conexión de salida lateral

Salida lateral con brida roscada y diseño con tapón VR Conjunto de tornillo de bloqueo

Conjunto de tornillo de bloqueo de diseño estandarizado

Buje de desgaste de bloqueo Sello secundario

·Diseño con mecanismo de sellado secundario en la parte inferior, ·

Sello de goma o sello de metal a metal

El colgador de tubería y la brida superior se pueden pasar con

cable, o penetrado con un penetrador de mandril de potencia. o conectar juntas múltiples para tubería de control.

árbol de Navidad

Boca de pozo especial—Boca de pozo multitazón

Integral instalado para ahorrar el tiempo de instalación

No es necesario reemplazar el BOP durante la perforación.

Colgador de carcasa tipo mandril diseñado con ranura de círculo de barro.

Equipado con deslizamiento de emergencia para evitar que la carcasa se bloquee durante el descenso de la carcasa y el colgador de la carcasa del mandril no esté en la posición correcta.

Aplicar a todo tipo de programa de tubería de revestimiento y tubería.

Puede usar diferentes tipos de sellos.

Presión de trabajo: 2000 PSI ~ 20000 PSI

Medio de trabajo: petróleo, gas natural, lodo y gas.

que contiene H2S, CO2

Temperatura de trabajo: -46 ℃ ~ 121 ℃ (Clase LU)

Clase de material: AA, BB, CC, DD, EE, FF, HH

Nivel de especificación: PSL1~4

Requisito de rendimiento: PR1 ~ 2

Boca de pozo especial—Boca de pozo de terminación doble

Se puede completar con diferentes válvulas de seguridad hidráulicas (neumáticas).

Diseño con montaje y desmontaje rápido del colgador de tubería doble.

Un pozo puede explotar dos estratos diferentes al mismo tiempo y puede controlar y operar por separado.

Construcción compacta, operación conveniente,

sello confiable.

Aplicar a todo tipo de programa de tubería de revestimiento y tubería.

Presión de trabajo: 2000PSI~20000PSI

Medio de trabajo: petróleo, gas natural, lodo y gas.

que contiene H2S, CO2

Temperatura de trabajo: -46 ℃ ~ 121 ℃ (Clase LU)

Clase de material: AA, BB, CC, DD, EE, FF

Nivel de especificación: PSL1~4

Requisito de rendimiento: PR1~2

Herramientas de mantenimiento de pozos y árboles de Navidad

Válvula de compuerta manual tipo FC y tipo FLS

El empaque del vástago utiliza un conjunto de teflón.

El sello de metal con metal se usa entre el cuerpo del capó y el cuerpo del asiento.

La compuerta y el anillo del asiento tienen una capa de soldadura con una aleación dura.

El vástago diseñado con sello trasero puede reemplazar el anillo de sello del vástago bajo presión.

El asiento del cojinete diseñado con frijol especial para suministrar sellador en el lugar.

Un lado del capó está diseñado con una válvula de inyección de sellador para

suministro de sellador en el lugar.

Se puede completar con diferentes actuadores neumáticos (hidráulicos) según las necesidades del usuario.

requisitos

Presión de trabajo: 2000PSI~20000PSI

Diámetro interior nominal: 1,13/16”~9”(46 mm~230 mm)

Medio de trabajo: petróleo, gas natural, lodo y gas que contiene H2S, CO2

Temperatura de trabajo: -46 ℃ ~ 121 ℃ (Clase LU)

Clase de material: AA, BB, CC, DD, EE, FF, HH

Nivel de especificación: PSL1~4

Requisito de rendimiento: PR1~2

Válvula de compuerta de expansión

El diseño de paso total elimina de manera eficiente la caída de presión y el vórtice, y elimina el lavado por sólidos en el fluido.

Estructura de tipo de expansión de uso de puerta.

Logre una operación de bajo par y un bajo desperdicio durante la apertura y el cierre.

El sello de metal se usa entre el casquete y el cuerpo.

Se utiliza un sello blando o un sello de metal entre la puerta y el asiento.

Inyecte sellador a través de la válvula de inyección para mejorar el rendimiento del sello.

Presión de trabajo: 2000PSI~10000PSI

Diámetro nominal: 1,13/16”~7,1/16”(46 mm~180 mm)

Medio de trabajo: petróleo, gas natural, lodo y gas que contiene H2S, CO2

Temperatura de trabajo: -46 ℃ ~ 121 ℃ (Clase LU)

Clase de material: AA, BB, CC, DD, EE, FF, HH

Nivel de especificación: PSL1~4

Requisito de rendimiento: PR1~2

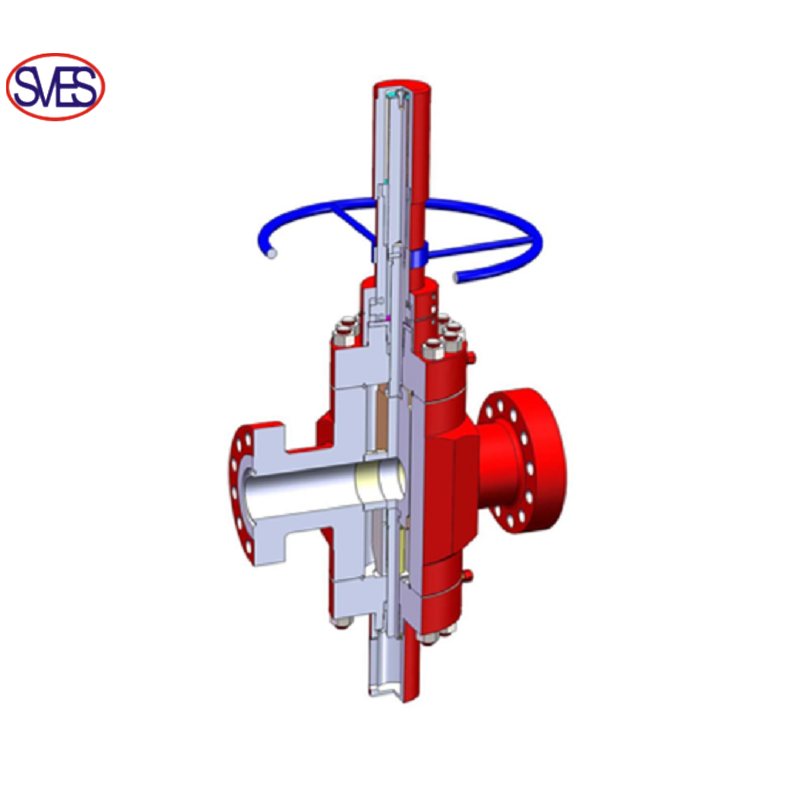

Válvula de compuerta con operador de husillo de bolas

Estructura de husillo de bolas

momento

Estructura de la válvula de compuerta

La estructura del vástago tiene la función de equilibrio de presión e indicación de interruptor.

Aplicar a la estructura de la válvula de alta presión de gran diámetro.

Presión de trabajo: 10000PSI~20000PSI

Diámetro interior nominal: 1,13/16”~9”(46 mm~230 mm)

Medio de trabajo: petróleo, gas natural, lodo y gas que contiene H2S, CO2

Temperatura de trabajo: -46°C～121°C（Clase LU）

Clase de material: AA, BB, CC, DD, EE, FF, HH

Nivel de especificación: PSL1~4

Requisito de rendimiento: PR1~2

Válvula de compuerta de seguridad de superficie

·Cuando el petróleo y el gas se escapan o disparan, se utiliza para proteger la seguridad en el sitio del pozo.

·Tener válvula de seguridad hidráulica y válvula de seguridad neumática por diferente fuente de conducción.

·Con sensibilidad al calor y alta presión a prueba de explosiones

equipo.

·Tiene dos partes de actuador y válvula de preparación, puede reemplazar y reparar la interfaz estándar.

Presión de trabajo: 2000PSI~20000PSI

Diámetro interior nominal: 1,13/16”~7,1/16”(46 mm~180 mm) Medio de trabajo: petróleo, gas natural, lodo y gas que contiene H2S, CO2

Temperatura de trabajo: 46 ℃ ~ 121 ℃ (Clase LU)

Clase de material: AA, BB, CC, DD, EE, FF, HH Nivel de especificación: PSL1~4

Requisito de rendimiento: PR1~2

Válvula de estrangulación ajustable

·Las válvulas de estrangulamiento para el tipo de aguja y el tipo de manguito externo están disponibles para el árbol de Navidad.

·La aguja y el núcleo están hechos de aleación dura, con

actuaciones de resistencia al desgaste y resistencia al lavado. La válvula de estrangulamiento de manguito externo tiene las ventajas de un par de torsión de interruptor bajo, estrangulamiento y fluido de cierre.

Presión de trabajo: 2000PSI~20000PSI

Diámetro interior nominal: 1,13/16”~7,1/16” (46 mm~180 mm) Medio de trabajo: aceite, gas natural, lodo y gas que contiene H2S, CO2

Temperatura de trabajo: 46 ℃ ~ 121 ℃ (Clase LU)

Clase de material: AA, BB, CC, DD, EE, FF, HH Nivel de especificación: PSL1~4

Requisito de rendimiento: PR1~2

Válvula de estrangulación positiva

El orificio de frijol está hecho de cerámica o aleación dura, con rendimiento de resistencia al desgaste y resistencia al lavado.

La forma de conexión del capó es unión, que es más conveniente para reemplazar el frijol.

Presión de trabajo: 2000PSI~20000PSI

Diámetro interior nominal: 1,13/16”~7,1/16” (46 mm~180 mm) Medio de trabajo: aceite, gas natural, lodo y gas que contiene H2S, CO2

Temperatura de trabajo: -46 ℃ ~ 121 ℃ (Clase LU) Clase de material: AA, BB, CC, DD, EE, FF, HH Nivel de especificación: PSL1 ~ 4

Requisito de rendimiento: PR1~2

La válvula de retención

.El medio de trabajo fluye en una sola dirección.

.Presión de trabajo: 2000PSI~20000PSI

.Diámetro nominal: 2,1/16”~7,1/16”(52 mm~180 mm)

.Medio de trabajo: petróleo, gas natural, lodo y gas que contiene H2S, CO

.Temperatura de trabajo: -46 ℃ ~ 121 ℃ (Clase LU)

Clase de material: AA, BB, CC, DD, EE, FF, HH

.Nivel de especificación: PSL1~4

.Requisito de rendimiento: PR1~2

Válvula de tapón

.Válvula rotativa cerrada o en forma de émbolo para cerrar o abrir girando 90 grados para que el puerto en el tapón de la válvula pueda tener la misma dirección o una dirección diferente al puerto en el cuerpo de la válvula.

.La forma del tapón puede ser cilíndrica o cónica. En los tapones cilíndricos, los canales son generalmente rectangulares; Para el enchufe de la válvula cónica, el canal en el trapezoidal. Estas formas hacen que la estructura de la válvula de macho sea ligera.

. Ideal para desconectar y conectar el medio, así como para derivar,

.Utilizado para estrangulamiento dependiendo de las propiedades aplicables y la erosión

resistencia de la superficie de sellado.

.Fácil instalación y mantenimiento. Presión de trabajo: 10000PSI~20000PSI Diámetro nominal: 2”~4”

Medio de trabajo: petróleo, gas natural, lodo y gas que contiene H2S, CO Temperatura de trabajo: -46 ℃ ~ 121 ℃ (Clase LU)

Clase de material: AA, BB, CC, DD, EE, FF, HH

Nivel de especificación: PSL1~4 Requisito de rendimiento: PR1~2

Estrangulador de perforación: tipo disco

.El vástago y el núcleo están hechos de aleación dura, con

el rendimiento de la resistencia al desgaste y la resistencia al lavado.

.Conveniente para ajustar el flujo.

. Presión de trabajo: 2000PSI~20000PSI

. Diámetro interior nominal: 2,1/16”~4,1/16”(52 mm~103 mm)

. Medio de trabajo: petróleo, gas natural, lodo

. Temperatura de trabajo: -46°C～121°C（Clase LU）

. Clase de material: AA, BB, CC, DD, EE, FF, HH

Estrangulador de perforación –Tipo Cylindrica

.El vástago y el núcleo están hechos de aleación dura, con

el rendimiento de la resistencia al desgaste y la resistencia al lavado.

.Conveniente para ajustar el flujo.

. Presión de trabajo: 2000PSI~20000PSI

. Diámetro interior nominal: 2,1/16”~4,1/16”(52 mm~103 mm)

. Medio de trabajo: petróleo, gas natural, lodo

. Temperatura de trabajo: -46°C～121°C（Clase LU）

. Clase de material: AA, BB, CC, DD, EE, FF, HH
