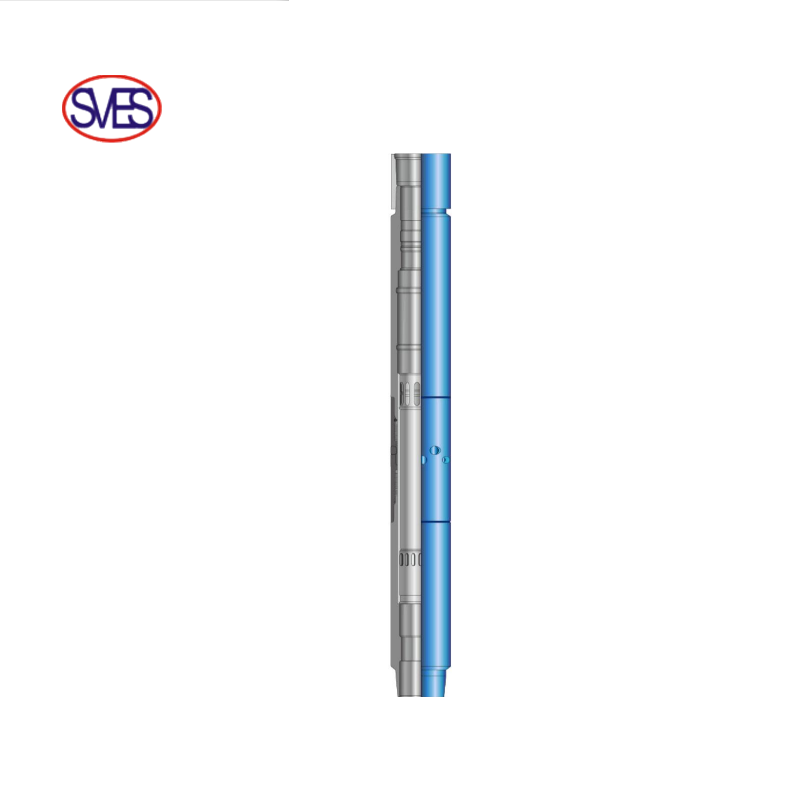

Hoja de datos de seguridad (MSDS) del manguito de la puerta lateral

Side Door Sleeve SDS

Side Door Sleeve SDS se usa junto con la tubería que, cuando está abierta, permite el flujo entre la tubería del pozo y el área anular. Que se puede abrir o cerrar mediante métodos de línea de acero estándar para obtener comunicación entre el espacio anular de la tubería de producción/revestimiento. Está diseñado con un perfil de niple de aterrizaje en el sub superior, orificios de empaque tanto en el sub superior como en el inferior, y un paquete de sello sin elastómero y con flujo de tubería completo a través del niple y el manguito.

Este manguito de circulación y producción se instala como parte integral de la sarta de tubería principal y cualquier número de piezas se puede ejecutar en una sola sarta de tubería. Se puede ejecutar en la posición abierta o cerrada. El manguito de cierre se puede colocar en tres posiciones: abierto, igualador o cerrado. Esta operación se realiza con una herramienta de posicionamiento conectada a una sarta de herramientas de línea de acero estándar.

Características y Beneficios

• Perfil de pezón disponible

• Sellos sin elastómero

• Área de embalaje pulida

• El área de circulación/producción es igual al área de tubería

• Se pueden ejecutar varias piezas de equipo en una sola sarta de tubería

• Todas las piezas se pueden mover en un solo viaje de la línea de acero, y las mangas individuales también se pueden abrir o cerrar de forma selectiva según se desee.

• La manga interior se puede cambiar repetidamente, se abre hacia arriba o hacia abajo

• El empaque no se mueve cuando se cambia la manga

• El manguito se puede mantener en posición completamente abierta, de compensación o completamente cerrada mediante el bloqueo de pinza de tres posiciones

• Los puertos de ecualización en el manguito interior permiten la ecualización a una presión diferencial alta

Aaplicación

• Fluidos circulantes de terminación o eliminación

• Producción selectiva única y terminaciones de inyección.

• Prueba de presión de la tubería colocando un tapón en el interior

• Lavado por encima del packer

Datos técnicos

Tamaño de tubería

Peso de la tubería

ID de tubería

Diámetro del sello

En.

milímetro

libras/pie

kg/m3

en.

milímetro

en.

milímetro

2 3/8

60.3

4.6

6.85

1.995

50.67

1.875

47.63

4.7

6.99

1.995

50.67

2 7/8

73.0

6.4

9.52

2.441

62.00

2.312

58.72

6.5

9.67

2.441

62.00

3 1/2

88,9

9.2

13.69

2.992

76.00

2.812

71.42

10.3

15.33

2.992

76.00

2.750

69.85

4

101.6

10.9

16.22

3.476

88.29

3.312

84.12

11

16.37

3.476

88.29

4 1/2

114.3

12.6

18.75

3.958

100.53

3.812

96.82

12.75

18.97

3.958

100.53

15.2

22.62

3.826

97.18

3.688

93.68

5 1/2

137.5

17

25.30

4.818

122.38

4.562

115.87

20

29.76

4.694

119.23

* Hay otro tamaño de orificio de sello disponible según el tamaño de tubería seleccionado.

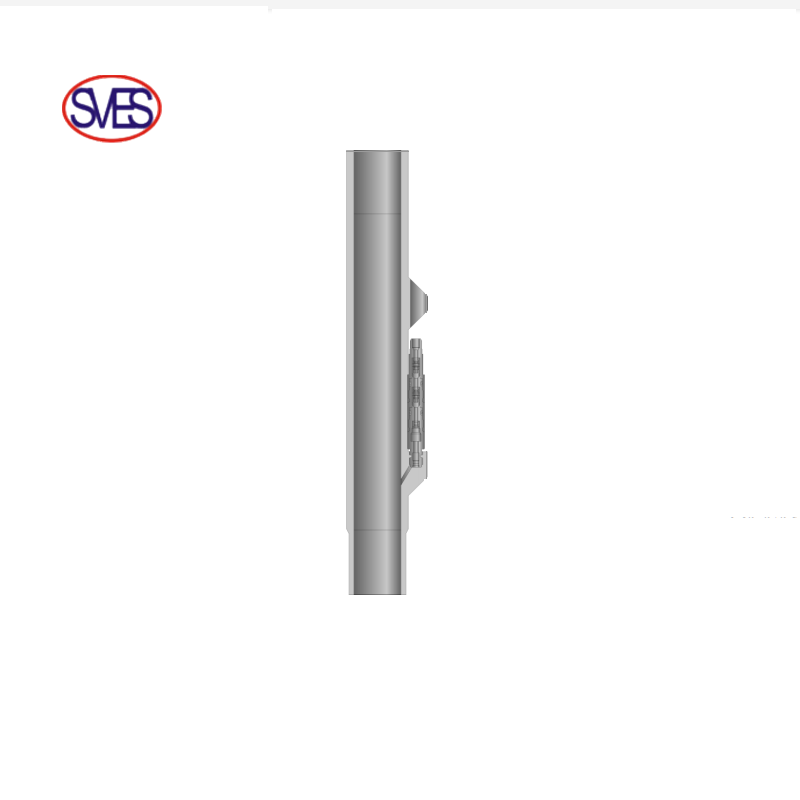

Sistema de inyección de productos químicos

CHEMICAL INJECTION SYSTEM

El Sistema de Inyección de Químicos está diseñado para inyectar y controlar la cantidad de químicos o fluidos en la tubería para controlar la corrosión en los pozos, tratar la formación de parafina, sal y/o hidratos. Lo que puede optimizar la garantía de flujo, reducir los costosos costos de intervención y, en última instancia, optimizar la producción. El sistema incluye mandril de inyección química (CIM) y válvula de inyección química (CIV). Los productos químicos o fluidos se inyectan a través de una línea de control desde la superficie. La válvula de retención en CIV brinda protección absoluta para las válvulas de retención durante la instalación en el pozo y proporciona una barrera entre la tubería de producción y el espacio anular.

Características y Beneficios

• Optimice la garantía de flujo y el rendimiento de la producción

• Reducir la intervención costosa

• Los CIM son mandriles excéntricos no soldados que pueden absorber impactos sin sufrir daños

• CIV con función de válvula de retención y disco de ruptura

• El perfil Land Nipple está disponible

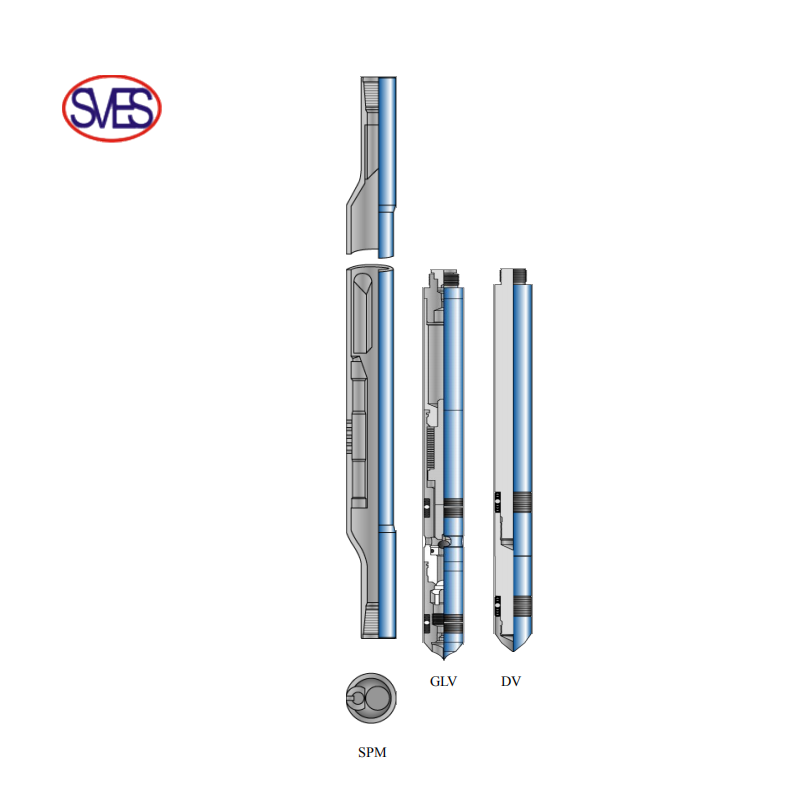

Productos de elevación de gas

GAS LIFT PRODUCTS

Mandril de elevación de gas (GLM), que forman parte de la sarta de tubería cuando se prepara un pozo para la producción de levantamiento artificial por gas, inyección química, inyección de agua u otras aplicaciones especiales. Facilita la operación de herramientas de funcionamiento, herramientas de tracción y herramientas de giro que se utilizan para instalar y recuperar los dispositivos de control de flujo.

Características y Beneficios

• Campo probado confiable

• Tratado térmicamente para dos tipos diferentes de servicio, dulce y servicio H2S

• Acepta equipo de pestillo superior e inferior estándar de 1" &

• Diseñados con una sección transversal redonda y están disponibles en un -

variedad de tamaños de tubería y tipos de rosca

Válvula de elevación de gas (GLV)es recuperable con línea de acero, diseñado para ser instalado en mandril de bolsillo lateral en serie, operado por presión de producción y para ser utilizado en instalaciones de levantamiento artificial por gas de flujo continuo. La válvula se utiliza para mejorar la producción al inyectar gas a alta presión desde el espacio anular de la tubería de revestimiento/tubería en el fluido de producción.

Válvula ficticia (DV)es recuperable con línea de acero y está diseñado para instalarse en un mandril de bolsillo lateral en serie. La válvula simulada está disponible para servicio estándar o de alta temperatura para adaptarse a las condiciones de cada pozo. Herramienta multipropósito utilizada para obturar la cavidad del mandril para permitir la producción por flujo natural antes de instalar las válvulas de levantamiento artificial por gas, obturar el mandril de la cavidad lateral para permitir que se aplique presión a la tubería para establecer un empacador de ajuste hidráulico y aislar el flujo de la tubería del flujo anular para propósitos de prueba durante la inyección de gas o inyección de agua multipunto.

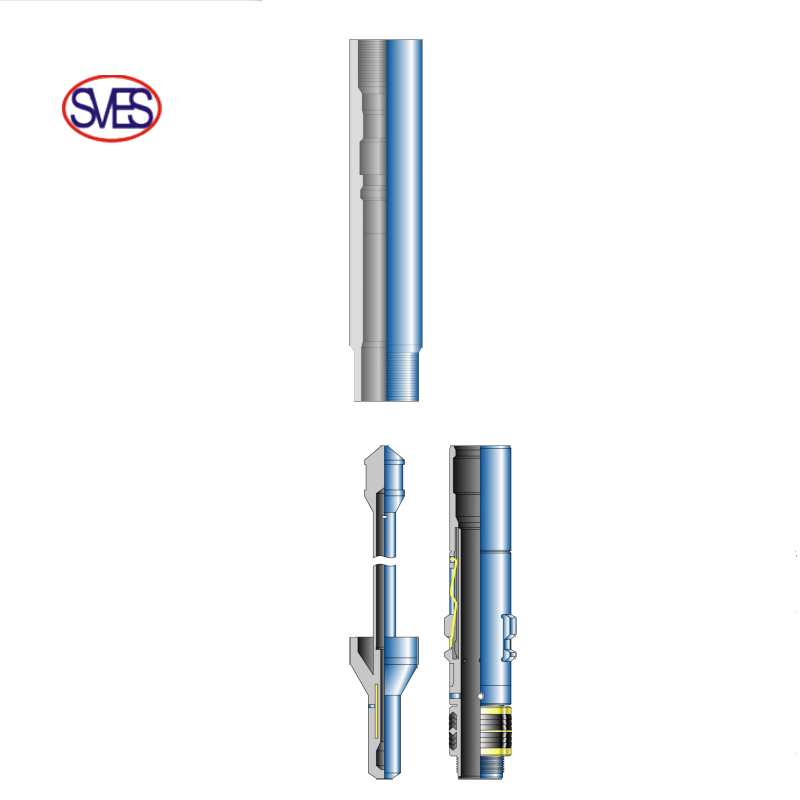

Niple de aterrizaje y mandril de bloqueo

Side Door Sleeve SDS

Los niples de aterrizaje son componentes de fondo de pozo, fabricados como una sección corta de tubular de pared gruesa con una superficie interna maquinada que proporciona un área de sellado y un perfil de bloqueo. Los niples de aterrizaje se incluyen en la mayoría de las terminaciones a intervalos predeterminados para permitir la instalación de dispositivos de control de flujo, como tapones y estranguladores.

Generalmente se utilizan tres tipos básicos de espigas de aterrizaje: espigas No-Go, espigas de aterrizaje selectivo y espigas de válvula de seguridad con orificios. Los niples de aterrizaje tienen el mismo ID de orificio de empaque para un tamaño y peso de tubería en particular. Los niples de aterrizaje 'LNX' y 'LNXN' están diseñados para usarse con tubería de peso estándar. Los niples de aterrizaje 'LNR' y 'LNRN' son para tubería pesada. La designación 'N' es para No-Go Nipples.

La terminación puede tener tantos niples selectivos LNX y LNR con el mismo ID en cualquier secuencia que se desee en la sarta de tubería. Esta versatilidad da como resultado un número ilimitado de posiciones para configurar y bloquear los controles de flujo subterráneo. El control de flujo, que está conectado al mandril de bloqueo requerido, se ejecuta en el pozo a través de la herramienta de ejecución selectiva en la línea de acero.

Características y Beneficios

• Diámetro interior grande para una restricción mínima

• Niple universal con un perfil interno

• El mandril de bloqueo bloquea el diseño para mantener la presión desde arriba y desde abajo

• ID extra grande para caudal alto

• Operación simple

• La versatilidad ayuda a reducir los costos de mantenimiento de producción y terminación

• Múltiples opciones al ejecutar, configurar o recuperar controles de flujo subterráneo

• Probado en el campo

• La versatilidad ayuda a reducir la terminación y el mantenimiento de la producción costos

Aplicaciones

• Colgadores de medidores para levantamientos de presión/temperatura en el fondo del pozo

• Ubicaciones casi ilimitadas para configurar y bloquear los controles de flujo subterráneo

• El mandril de bloqueo con tapones mantiene la presión desde arriba y desde abajo

• Colocación de empacadores

• matando el pozo

• Extracción de la boca de pozo

Datos técnicos


Tubería


Para pesos de tubería estándar


perfil LNX

perfil LNXN

Tamaño

Peso

IDENTIFICACIÓN

Deriva

Agujero de empaque

Agujero de empaque

Identificación NO-Go

en.

mm ~

lb/pie

kg/m

en

mm ~

en

mm ~

en

milímetro

en

milímetro

en

milímetro

2 3/8

60.3

4.6

6.85

1.995

50.67

1.901

48.29

1.875

47.63

1.875

47.63

1.791

45.49

4.7

6.99

2 7/8

73.0

6.4

9.52

2.441

62.00

2.347

59.61

2.312

58.72

2.312

58.72

2.205

56.01

6.5

9.67

3 1/2

88,9

9.3

13.84

2.992

76.00

2.867

72.82

2.812

71.42

2.812

71.42

2.666

67.72

10.2

15.18

2.992

74.22

2.797

71.04

2.750

69.85

2.750

69.85

2.635

66.93















4 1/2

114.3

12.75

18.97

3.958

100.53

3.833

97.36

3.812

96.82

3.812

96.82

3.725

94.62

5 1/2

139.7

17

25.30

4.892

124.26

4.767

121.08

4.562

115.87

4.562

115.87

4.455

113.16

* Otro perfil y tamaño de orificio de empaque están disponibles según el tamaño de tubería seleccionado y la solicitud.

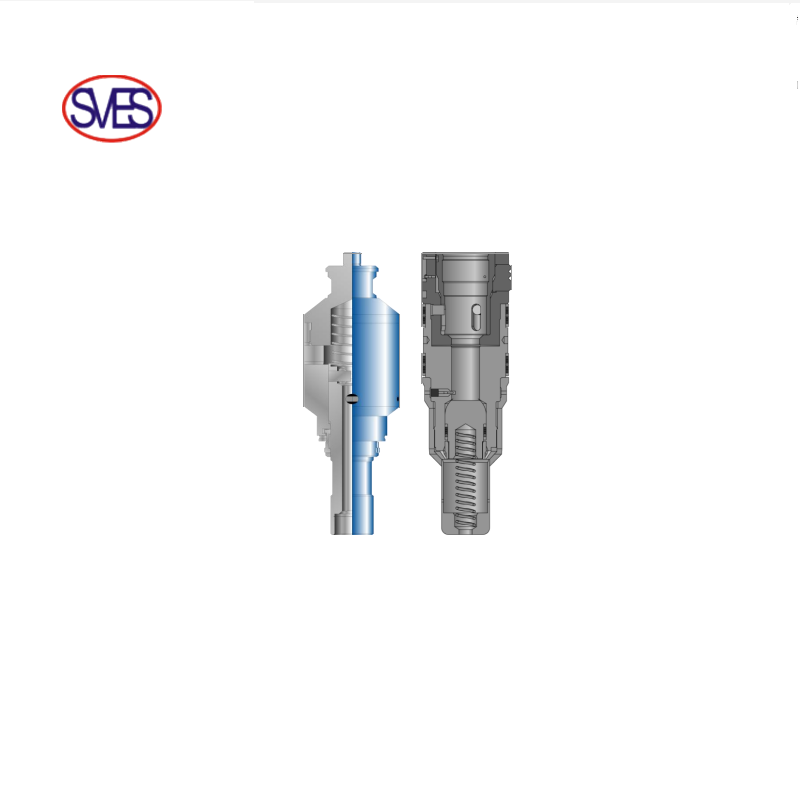

Sistema de válvula de contrapresión

CHEMICAL INJECTION SYSTEM

El sistema de válvula de contrapresión está diseñado principalmente para uso en colgadores de tubería de boca de pozo de árbol de Navidad. Esta válvula de contrapresión PRS se puede utilizar junto con el perfil de niple PRS. Esta válvula de contrapresión PRS tiene varias características especiales. Tiene dos pilas de empaque externas, una pila de empaque interna, dos sellos MTM internos, tres funciones de sujeción del pasador de seguridad, una función de tapón ciego y juntas tóricas en las pilas de empaque. Esta válvula de contrapresión PRS es un sistema de bloqueo superior de alta presión. El no-go superior proporciona un medio de localización de posición para simplificar los procedimientos de funcionamiento y eliminar errores de funcionamiento. La válvula de contrapresión PRS está diseñada de tal manera que la presión desde arriba y desde abajo se mantiene mediante el enganche de llave/boquilla. Este conjunto está diseñado para servicio de H2S, tiene empaque de teflón/PEEK, juntas tóricas Chemraz y cumple con los requisitos de NACE MR-01-75.

Características y Beneficios

• Aplicación para colgadores de tubos y árbol de Navidad.

• Función de localizador Top No-Go

• Simplemente ejecutando y recuperando

• Reducir el costo y el tiempo de servicio

• Usando línea de acero para instalar

• Función de sello de metal a metal

• Se puede utilizar en otros niples de aterrizaje.

• Pila de sellos de alta presión, estándar para 10 000 psi



Percha suave de calibre

GAS LIFT PRODUCTS

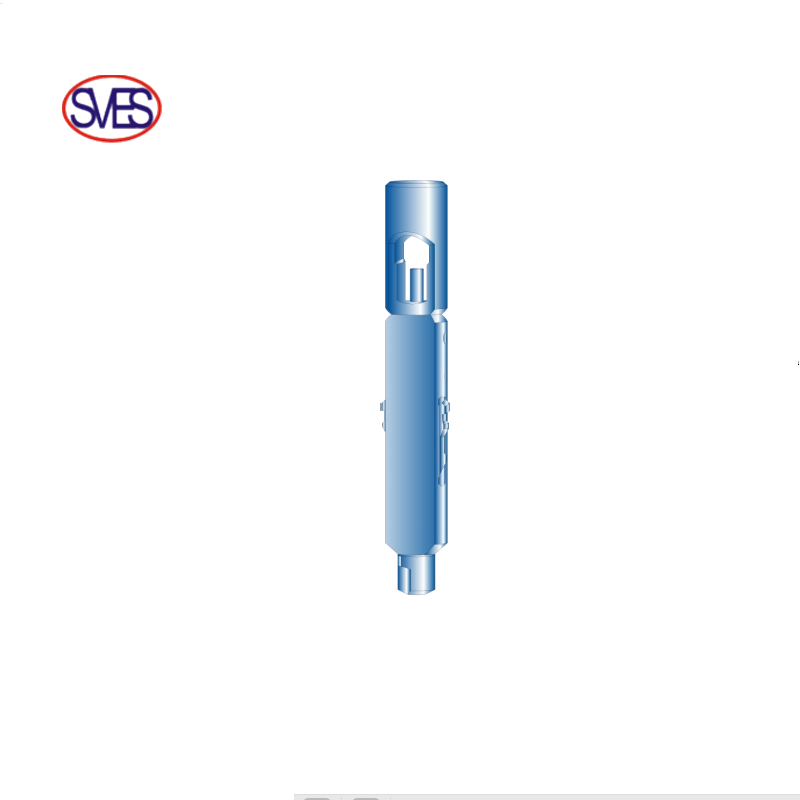

El colgador de manómetros está diseñado para ubicar un manómetro de presión y temperatura en el fondo del pozo en el niple de aterrizaje NO-GO con el perfil apropiado para inspeccionar los datos del pozo. El colgador de calibre se instala/recupera utilizando métodos de línea de acero estándar.

Características y Beneficios

• Liberación mecánica suave

• Se puede colocar en uno de los muchos niples de aterrizaje

• Permite levantamientos de datos usando métodos convencionales de línea de acero

• No requiere sacudidas para establecer

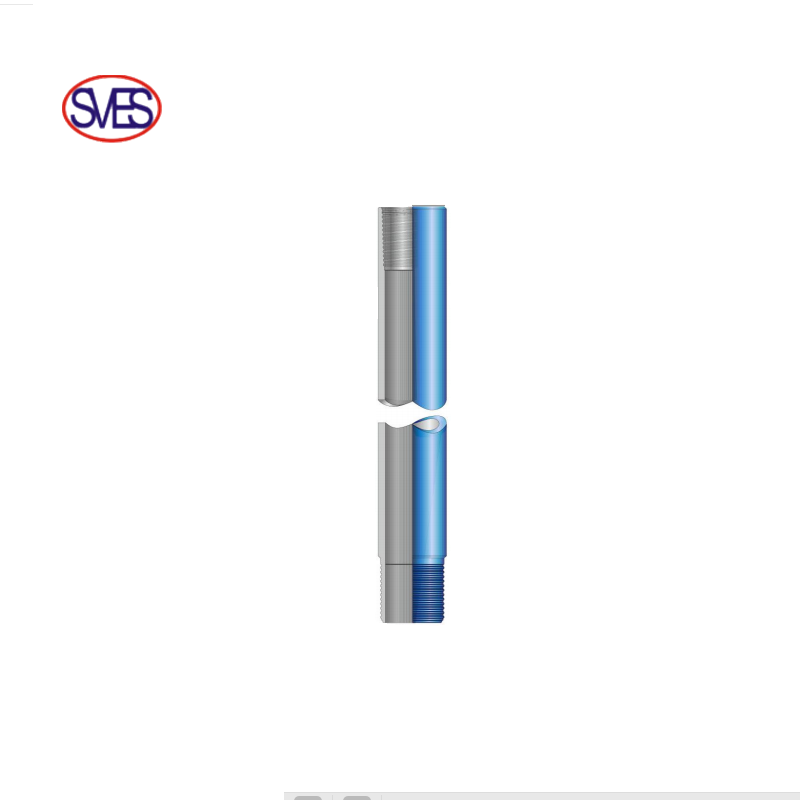

Acoplamiento de flujo

Side Door Sleeve SDS

Los acoplamientos de flujo son componentes tubulares de paredes gruesas que normalmente se utilizan en terminaciones y se ubican adyacentes a los cambios en el DI de la tubería. Son una parte importante de la planificación de la terminación de la vida útil del pozo y se utilizan cuando la turbulencia por erosión es causada por cambios en el DI de la tubería. Recomendamos que los acoplamientos de flujo se instalen por encima y por debajo de los niples de aterrizaje, los niples de aterrizaje de la válvula de seguridad o cualquier otra restricción que pueda causar un flujo turbulento. Los acoplamientos de flujo son generalmente de conexión OD y están disponibles en longitudes de 3, 4, 6 y 8 pies.

Características y Beneficios

• Grosor de la pared superior al diámetro exterior de la tubería y de la conexión normal

• Disponible en varios largos

• Disponible en varios materiales

• Ayuda a prolongar la vida útil de la terminación del pozo.

• Instalado por encima y por debajo de los niples de aterrizaje, los niples de aterrizaje de la válvula de seguridad o cualquier otra restricción que pueda causar un flujo turbulento
