Frac multietapa

Empaquetador recuperable del orificio del sello superior ABV

ABV Upper Seal Bore Packer es un empacador de producción de conjuntos mecánicos de una sola cadena; está diseñado para aplicaciones de alta presión desde arriba y desde abajo. El empacador se puede configurar utilizando una herramienta de configuración hidráulica o, en algunos casos, una herramienta de línea eléctrica con un juego de adaptador de configuración. Para recuperar, la herramienta de recuperación se empuja hacia adentro, se empuja hacia abajo para trabar el empacador, luego se jala directamente para soltar el manguito de corte hacia arriba, esto libera el mecanismo de bloqueo del empacador, colapsa los resbalones y continúa tirando hacia arriba para sacar el empacador.

Características y Beneficios

• Se puede configurar para proporcionar un punto de anclaje en el revestimiento del pozo

• El orificio superior pulido funciona como un orificio de sello para un conjunto de sello

• Proporciona un conector superior para conectar a los localizadores de la unidad de sellado

• Desvía el flujo del casing debajo del empacador a la tubería arriba

• Proporciona un punto de aislamiento de presión en la carcasa.

• Mantiene la presión desde arriba y desde abajo una vez que se instalan los sellos o un tapón

• Conector roscado inferior para suspender herramientas o pantallas de control de arena

• Se utiliza con una variedad de otras herramientas para lograr los objetivos de terminación de pozos.

• Se puede fresar si fallan los intentos de recuperación.

• Diámetro interior del sello completo a través del obturador.

• Scoop Guide para guiar las herramientas y los sellos a través del orificio del obturador.

• Capaz de iniciar sesión en profundidad antes de configurar.

Datos técnicos

*Consulte con nosotros con otro tamaño.

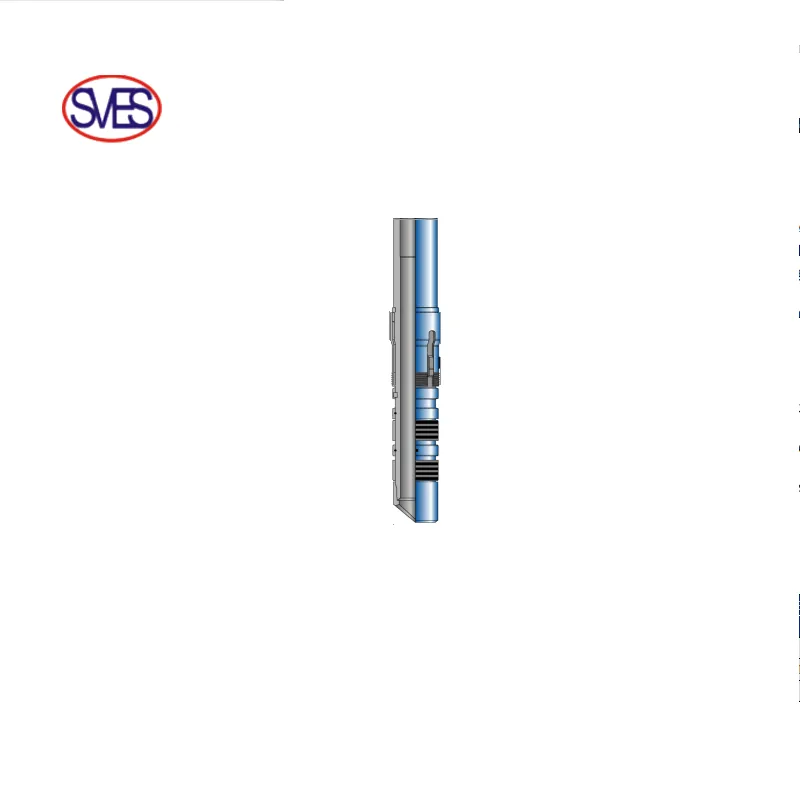

Ensamblaje del sello del pestillo

El ensamblaje del sello de cierre está diseñado para usarse con el empacador SLH, PRS o PPS. El conjunto del sello incorpora sellos adheridos cuádruples de servicio pesado y se coloca en la tubería después de que se ha colocado el empacador. El mecanismo de pestillo se engancha automáticamente con el peso colocado y se desengancha con la rotación de la mano derecha mientras se tira de la tensión.

Características y Beneficios

• Previene el movimiento hacia arriba y hacia abajo cuando está enganchado

• Sellos adheridos de servicio pesado

• Disponible con elastómeros premium

• ID de gran calibre

• Disponible en una amplia gama de materiales y conexiones.

• Tarifa estándar de 10ksi

Datos técnicos

*Consulte con nosotros con otro tamaño

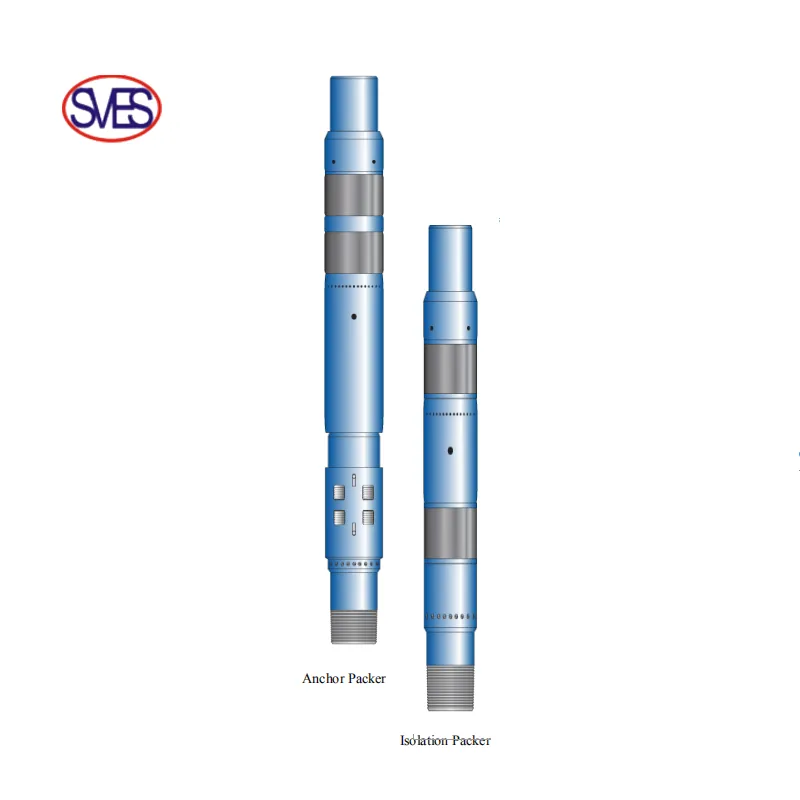

Empaquetador de aislamiento IPP/anclaje de orificio abierto de elemento dual HPP

El empacador de pozo abierto HPP está diseñado para funcionar en aplicaciones de pozo abierto o entubado en pozos verticales u horizontales para aplicaciones de fracturamiento multietapa. El Anchor Packer incorpora un sistema de deslizamiento bidireccional de una pieza para ayudar a prevenir el movimiento durante las operaciones de mayor presión, por lo que el Isolation Packer es un empacador sin anclaje. El Anchor se puede ejecutar como un empacador de aplicación de una sola zona o se puede ejecutar junto con varios empacadores en una terminación de zona múltiple. Por lo general, en aplicaciones de hoyo abierto horizontal de zona múltiple, el empacador de anclaje se usaría como empacador de punta y/o hace que el Packer y las excelentes alternativas al uso de packers inflables.

Características y Beneficios

• Elemento dual para sellar confiable

• Componentes exteriores bloqueados para evitar el preajuste

• Anchor packer incorpora un sistema de deslizamiento bidireccional

• Presión de ajuste ajustable en campo

• Liberación de cizalla ajustable en campo

• Diseñado para pozo entubado o pozo abierto

• Disponible con cuñas de carburo

• Disponible en una amplia gama de materiales y conexiones.

• Disponible con elastómeros premium

Aplicaciones verticales/horizontales

• Tarifa estándar de 10ksi

• Campo probado confiable Empaquetador de aislamiento

Datos técnicos

*Consulte con nosotros con otro tamaño.

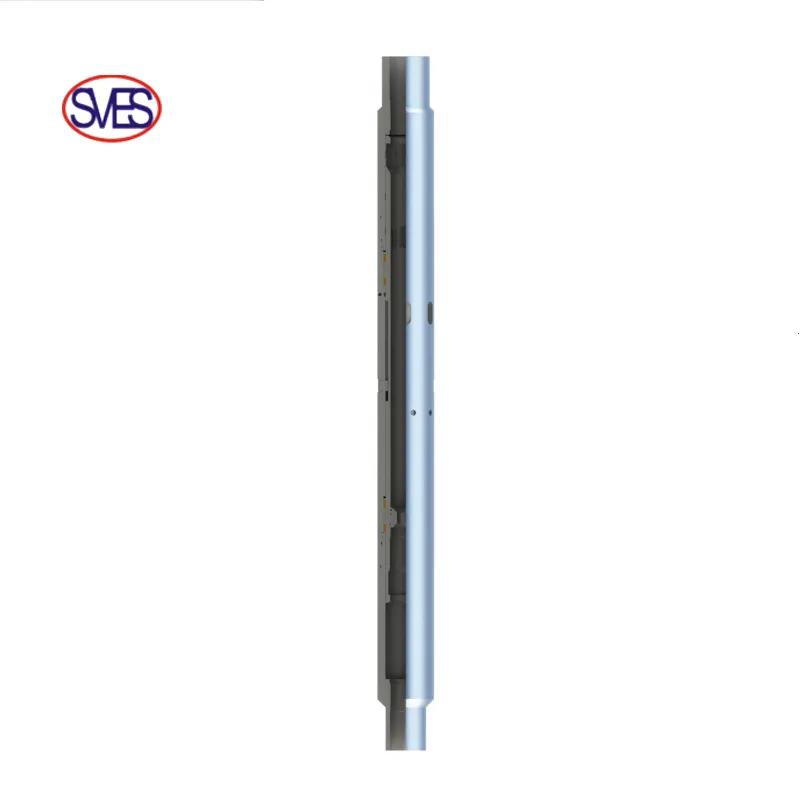

Funda de fractura hidroactivada HFS

El manguito de fractura hidroactivado HFS está diseñado para usarse cuando se estimulan selectivamente múltiples zonas en aplicaciones de pozo abierto o entubado. El manguito de fracturación hidroactivado se puede usar en pozos horizontales o verticales y, por lo general, es la primera válvula que se ejecuta en el pozo acompañada de varios manguitos de fracturación. El manguito de fractura hidroactivado se abre hidráulicamente y un mecanismo de bloqueo interno garantiza que la posición abierta se mantenga de forma segura.

El manguito de fracturación hidroactivado se activa mediante la presión diferencial ajustable en el campo desde el interior del manguito a través de los puertos de actuación mediante un dispositivo de obturación debajo, que suele ser el asiento de bola que circula por el sub.

El manguito de fractura hidroactivado se puede cementar en el orificio y funcionará de manera confiable ya que tiene un mecanismo de desplazamiento interno aislado. Una vez abiertas, las mangas tienen un mecanismo de bloqueo interno para garantizar que la posición abierta se mantenga de forma segura.

El manguito se puede diseñar para tener aletas externas a través de los puertos de fractura para minimizar el espesor del cemento entre el manguito y la formación.

Características y Beneficios

• Mecanismo de bloqueo interno

• Presión de apertura ajustable en campo

• Adecuado para aplicaciones de alta presión

• Diseñado para aplicaciones horizontales y verticales

• Diseñado para aplicaciones de múltiples zonas

• Identificación de paso total

• Disponible en una amplia gama de materiales y conexiones.

• Tarifa estándar de 10ksi

Datos técnicos

*Consulte con nosotros con otro tamaño.

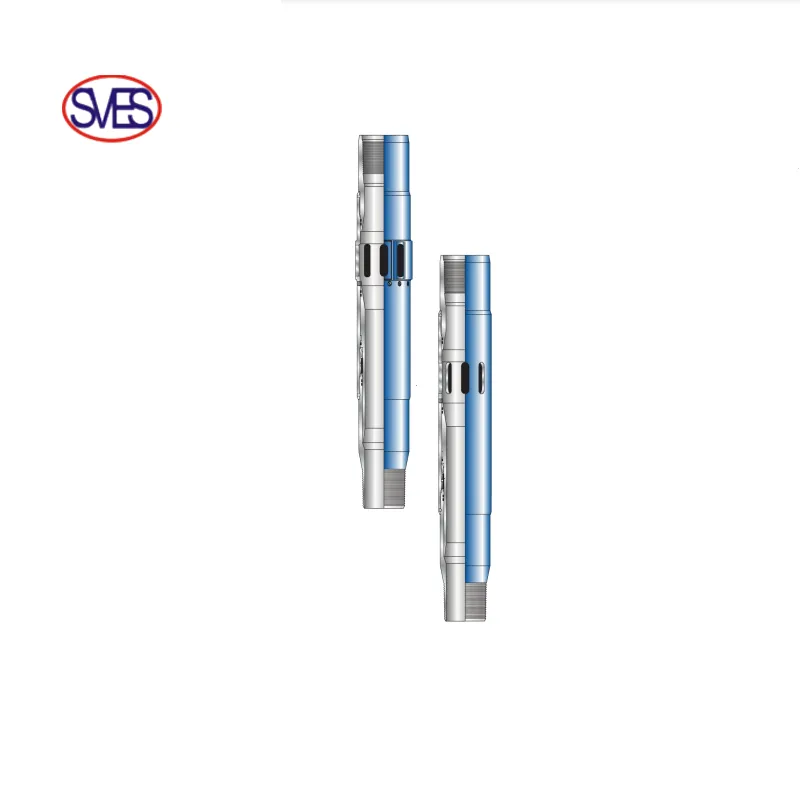

Manga de fracturamiento activado por bola PFS

El manguito de fracturación activado por bola PFS está diseñado para estimular selectivamente múltiples zonas en aplicaciones de pozo abierto o entubado. Ball-Activated se puede usar en pozos verticales u horizontales, generalmente junto con Hydro-Activated Frac Sleeve y HPP Packers. El manguito de fractura activado por bola se activa haciendo circular una bola en un asiento perforable dentro de la herramienta. La presión diferencial aplicada desde arriba del asiento de la bola desplaza el pistón interno hacia abajo y abre los puertos de fractura. El manguito activado por bola tiene un mecanismo de bloqueo interno que mantiene el pistón bloqueado de forma segura en su lugar después de que se haya desplazado. El pistón activado por bola estándar está hecho de un material fácilmente perforable.

Características y Beneficios

• Presión de apertura ajustable en campo

• Mecanismo de bloqueo interno

• Adecuado para aplicaciones de alta presión

• Diseñado para aplicaciones horizontales y verticales.

• Diseñado para aplicaciones de múltiples zonas

• Asiento de bola fácilmente perforable

• Disponible en una amplia gama de materiales y conexiones.

Datos técnicos

*Consulte con nosotros con otro tamaño.

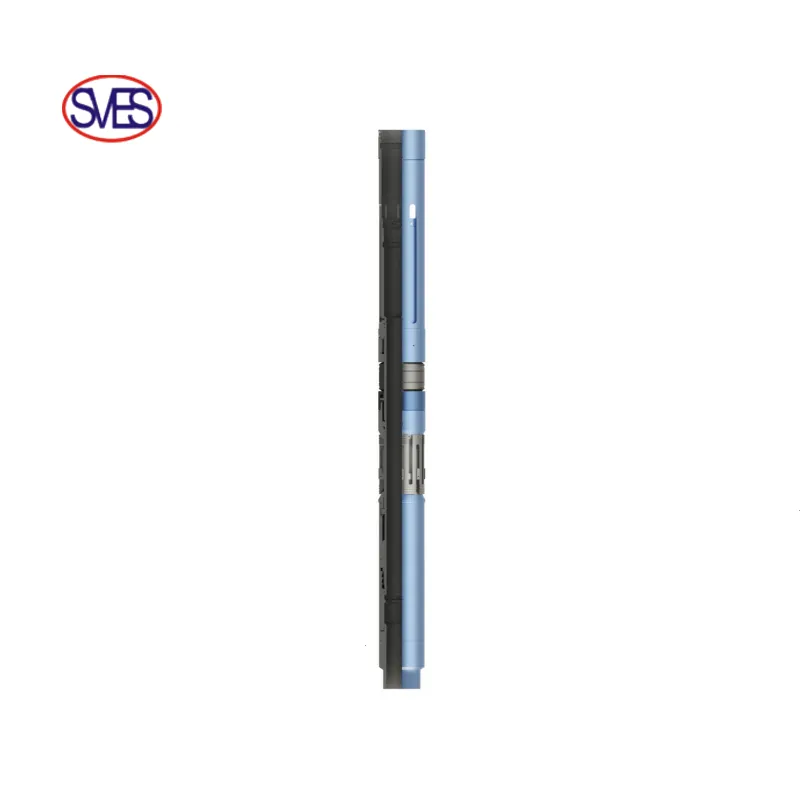

PFS-1Manguito de fracturamiento activado por bola avanzado

El manguito de fracturación activado por bola avanzado PFS-1 tiene todas las características comprobadas del manguito de fracturación activado por bola convencional con el beneficio adicional del aislamiento de zona selectiva. El manguito de fracturación avanzada se ejecuta como parte del sistema convencional de fracturación multietapa y, después de que se abre el manguito utilizando la tecnología de caída de bola, el pistón se puede perforar y el manguito se puede cerrar/abrir con la herramienta de activación en la bobina.

Características y Beneficios

• Se puede cerrar/abrir con la herramienta de activación de funcionamiento de la bobina

• Presión de ajuste ajustable en campo

• Diseñado para aplicaciones de múltiples zonas

• Mecanismo de bloqueo interno

Datos técnicos

*Consulte con nosotros con otro tamaño.

bola y asiento

Para activar cada manga, se bombea una bola del tamaño adecuado junto con un fluido de fracturamiento dentro del pozo. Cada bola es más pequeña que la apertura de todas las mangas anteriores, pero más grande que la manga que se pretende abrir. El asiento de la bola ejerce presión en el extremo del conjunto del manguito deslizante, lo que hace que se deslice y abra los puertos de fractura. Una vez que se abre el puerto, el fluido se desvía hacia el espacio del pozo abierto fuera del conjunto de terminación, lo que provoca la fractura de la formación.

Al finalizar cada etapa de fracturamiento, se inyecta en el pozo la siguiente bola más grande, que abre el siguiente manguito, y así sucesivamente, hasta que se abren todos los manguitos y se crean múltiples fracturas en el pozo. La principal ventaja de esta técnica de terminación es la velocidad de operación que también reduce los costos.

Por lo general, los tamaños de pelota se organizan en .250"o .125"incrementos Es importante comprender que este proceso no está exento de riesgo de fracaso y solo debe emprenderse después de una investigación y consideración considerables. Los tapones Frac están diseñados para sellar solo desde arriba del tapón. Cada tapón utiliza una bola de fractura de plástico que se sella en la parte superior del mandril. La bola de fractura puede flotar libremente fuera del mandril con presión o flujo desde debajo del tapón. Esto permite el reflujo inmediato de todas las zonas después del tratamiento.

Datos técnicos

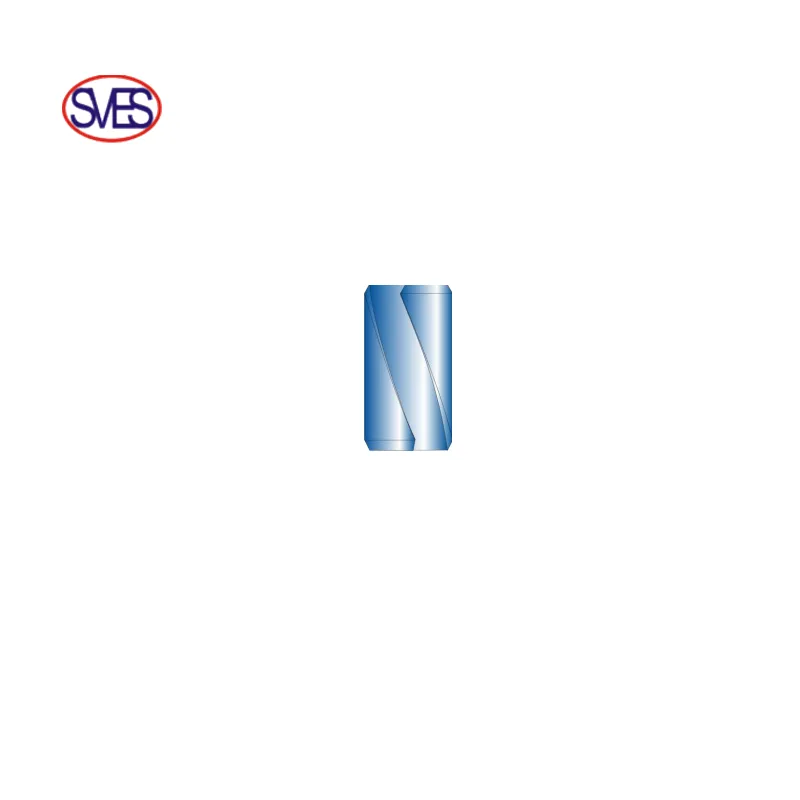

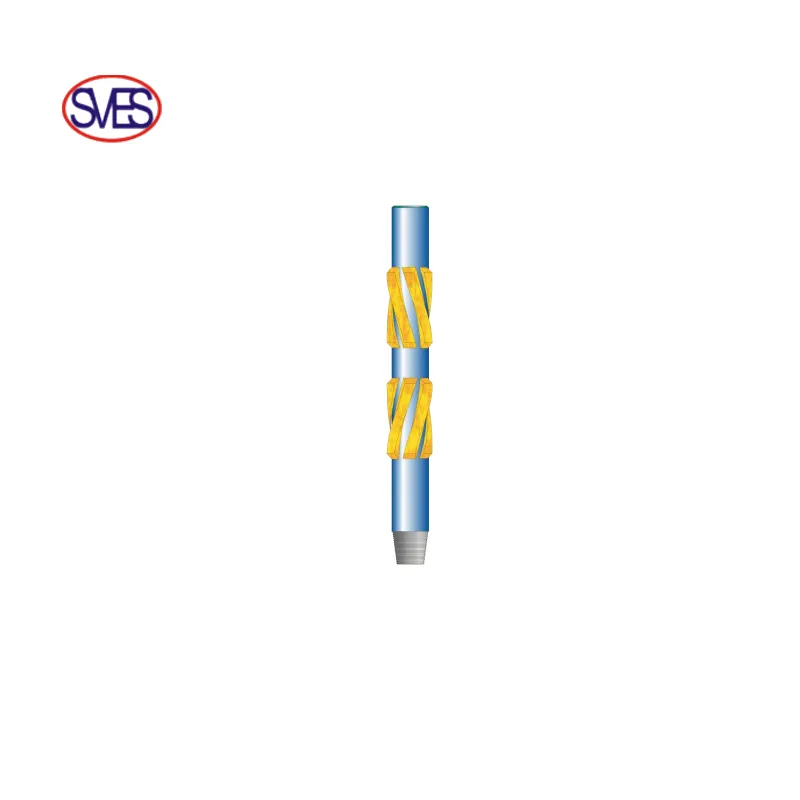

Escariador de agujero abierto

El escariador de orificio abierto generalmente se utiliza para cubrir el orificio abierto antes de instalar los sistemas Frac multietapa.

El escariador es una herramienta rígida de una sola pieza para trabajo pesado con 2 juegos de 12 hojas opuestas en espiral recubiertas de carburo de tungsteno con un diámetro exterior cercano a las tolerancias del orificio para preparar mejor el diámetro interno del pozo antes de ejecutar los sistemas de fracturamiento multietapa.

Características y Beneficios

• Diseño de una sola pieza resistente.

• 2 juegos de 12 hojas de carburo de tungsteno

• Tolerancia de diámetro externo cerrado a orificio abierto

Datos técnicos

*Consulte con nosotros con otro tamaño.

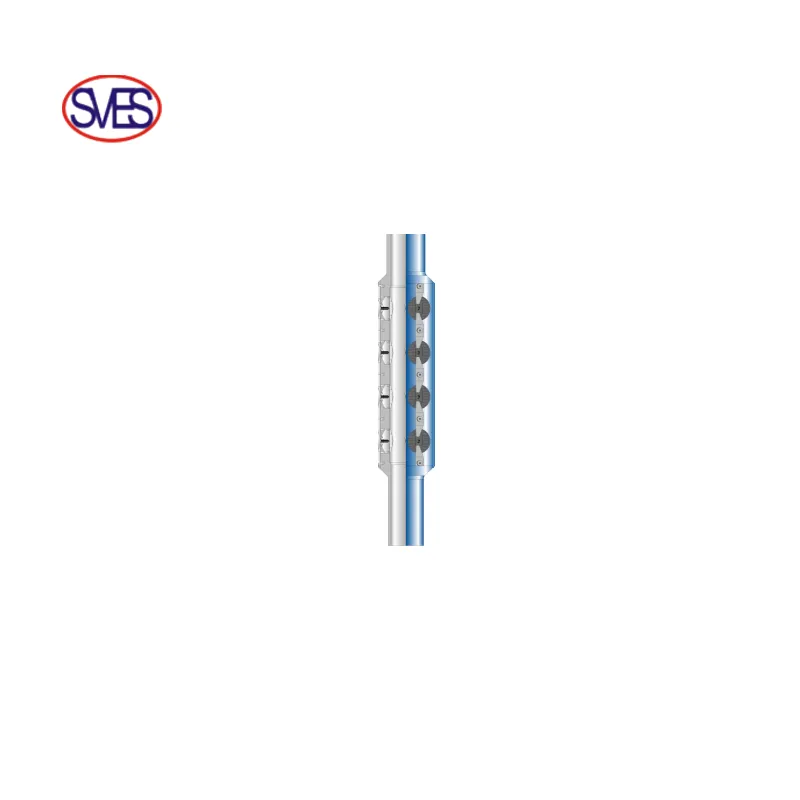

Centralizador de orificio abierto

El centralizador de pozo abierto se usa principalmente con empacadores de pozo abierto, generalmente como parte del sistema de fracturación multietapa. El Centralizador ayuda a proteger los empacadores de daños durante la instalación del equipo en la sección de pozo abierto del pozo, además de ayudar a centralizar los empacadores durante el procedimiento de ajuste. El centralizador gira libremente para permitir la rotación cuando se ejecuta en el pozo si es necesario y tiene ranuras en espiral para garantizar una buena circulación.

Características y Beneficios

• Ayuda a prevenir daños al correr

• Centraliza al configurar

• Disponible en compuesto o acero

• Gira para permitir la rotación de la cadena de herramientas

Datos técnicos

*Consulte con nosotros con otro tamaño.

Anclaje de tubería hidráulica

ElTubing Anchor es un receptor de anclaje de doble agarre confiable y recuperable que evita que la sarta de tubería se mueva excesivamente en tensión, compresión o rotación durante la operación de bombeo, lo que aumenta la eficiencia de la bomba y disminuye el desgaste de la varilla y la tubería.

Características y Beneficios

• Sistema de anclaje eficiente y fiable

• Disponible para compatibilidad con H2S y CO2

• Fácil de reparar

Datos técnicos

*Consulte con nosotros con otro tamaño.

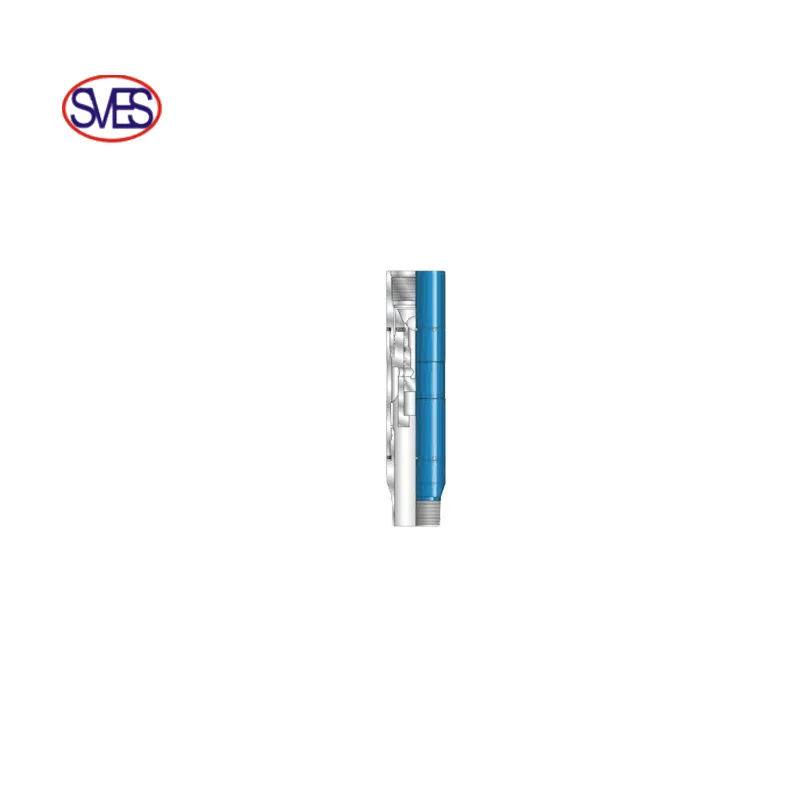

Válvula de circulación de asiento de bola

La válvula de circulación de asiento de bola está diseñada para ser un puerto de circulación cerrable confiable que generalmente se coloca en la parte inferior de una sarta de herramientas en un pozo entubado o abierto para terminaciones de pozos verticales u horizontales. Una vez que la sarta de herramientas está en su lugar y se completa la operación de circulación requerida, se hace circular una bola sobre el asiento, se aplica una presión predeterminada ajustable y un manguito interno se desplaza hacia abajo, lo que cierra los puertos de circulación internos. Una vez que se ha movido el manguito, un mecanismo de bloqueo positivo garantiza que se mantenga en su lugar de manera segura.

Características y Beneficios

• Mecanismo de bloqueo seguro interno

• Presión de cierre ajustable

• Diseñado para aplicaciones horizontales y verticales

• Diseñado para aplicaciones de pozo abierto y entubado

• Disponible en una amplia gama de materiales y conexiones.

Datos técnicos

*Consulte con nosotros con otro tamaño.

Zapato flotante

La zapata flotante se conecta al extremo más bajo de la sarta de revestimiento y se usa para guiar el revestimiento o la línea. en el pozo. El conjunto de válvula de retención dentro de la zapata flotante evita el flujo de fluidos hacia el revestimiento durante el proceso de funcionamiento o después de la circulación. operación. Los clientes pueden solicitar cualquier grado de carcasa y rosca premium por pedido especial.

Características y Beneficios

• Válvulas de asiento simples o dobles

• Todas las partes internas PDC perforables

• Los límites elásticos de 50 000 psi a 125 000 psi son estándar

• Cumple con API RP 10F categoría IIIC

• Nariz de cemento estándar, parte inferior aplanada disponible.

Sistema King Frac

El sistema King Frac ofrece una flexibilidad sin precedentes para terminaciones de varias etapas. No existe un límite práctico para el número o el espaciamiento de las etapas. También aísla y estimula múltiples etapas en un solo viaje en tubería flexible y generalmente se usa en pozo entubado. Este sistema Hydraulic Jet Frac funciona tanto en pozos horizontales como verticales. La profundidad de la sarta de herramientas se correlaciona con la profundidad de perforación deseada mediante el uso de un localizador de acoplamiento de tubería de revestimiento mecánico. Comenzando con la etapa más baja, el empacador está configurado para aislar la zona del pozo debajo del empacador. Luego, la suspensión abrasiva se bombea por la sarta de tubería flexible hasta la unidad de chorro hidráulico. Los chorros de alta velocidad atravesaron el revestimiento y el cemento y entraron en la formación. Después de las operaciones de disparos, un fluido de vanguardia, como el ácido, puede circular o inyectarse por el espacio anular de tubería flexible/revestimiento. Luego, la fractura también se bombea hacia el espacio anular. Si se produce un filtrado, el exceso de arena se puede revertir rápidamente hacia afuera. Finalmente, un tirón en la tubería flexible desarma el empacador, que luego se mueve hacia el siguiente punto de perforación, donde se repite la secuencia.

Características y Beneficios

• Diseño simple y más eficiente.

• Escenarios y espacios ilimitados

• Ubicación precisa de la fractura

• Reserva de agua y productos químicos

• Pozo sin restricciones y listo para la producción después de la fracturación.

• Durante la fracturación anular, la tubería flexible sirve como punto muerto para monitorear la presión real en el punto de fractura para ayudar a ajustar el tamaño de la plataforma, la concentración y la rampa de arena, la viscosidad del fluido y la presión de la bomba en tiempo real.

• Cuando se produce el desprendimiento de arena, el exceso de arena puede circular rápidamente hacia afuera sin salirse del pozo.

• La válvula ecualizadora permite el movimiento sin que fluya el pozo

• La unidad de desconexión hidráulica permite la liberación de emergencia

• Se necesita menos potencia hidráulica

• 5 minutos entre fracciones. La operación simple del sistema Multistage Unlimited reduce el tiempo entre fracciones a tan solo 5 minutos.

• Menos equipo, menos escape, menor huella. Fracturación respetuosa con el medio ambiente.
