Válvula de seguridad

Tubería - Válvulas de seguridad recuperables

Las válvulas de seguridad recuperables para tuberías son válvulas de seguridad de tipo aleta autoecualizadoras diseñadas para cerrar un pozo en un punto debajo de la superficie. La válvula de seguridad es una válvula de seguridad subterránea controlada desde la superficie y normalmente está cerrada. La válvula se mantiene abierta por la presión de control hidráulico y permanece abierta hasta que se agota la presión de la línea de control. La presión de control hidráulico se transmite desde una ubicación remota a través de una línea de control para operar la válvula. Las válvulas están diseñadas para brindar un funcionamiento duradero, seguro y confiable.

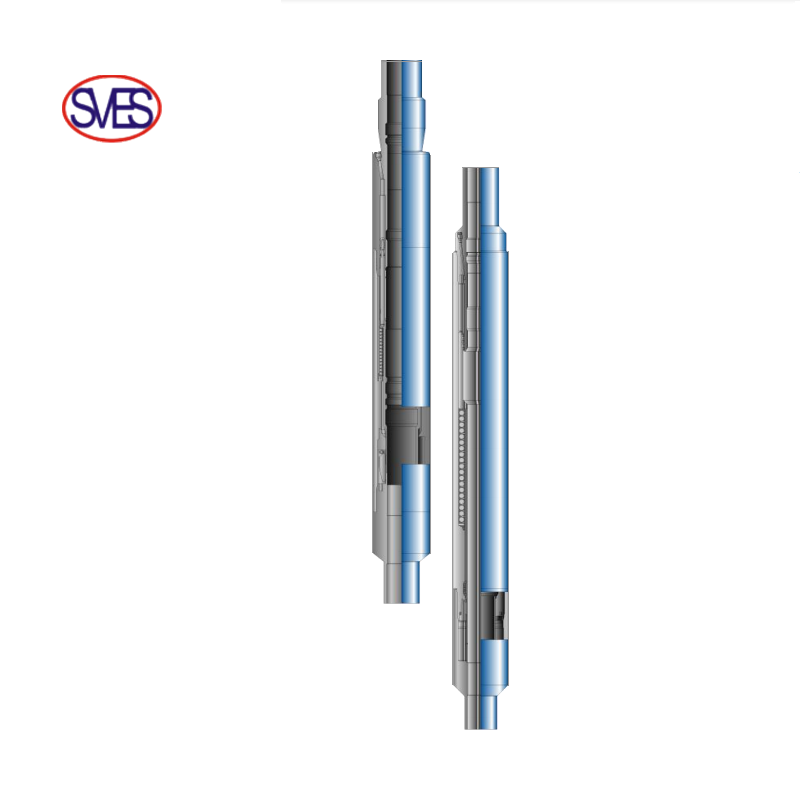

Las válvulas de seguridad de vástago y pistón están diseñadas y fabricadas para brindar rendimiento y confiabilidad. El actuador hidráulico resistente de la válvula de seguridad brinda durabilidad y aísla el funcionamiento interno de los fluidos del pozo a través de su construcción única. La integridad del sellado de metal con metal en las juntas del cuerpo y el mecanismo de cierre lo ubican en una categoría de válvulas premium y ofrecen un precio económico. El diseño simple y compacto mejora la confiabilidad general de la válvula y proporciona una operación sin problemas. Las válvulas de seguridad de pistón de varilla están disponibles con una presión nominal de trabajo de 10000 psi.

Las válvulas de seguridad de pistón de varilla única se utilizan en un pistón de varilla única con sellos dinámicos sin elastómero activados por resorte fiables; un sello estático, completamente cerrado, de metal a metal. Las válvulas están diseñadas para la producción general con mayor confiabilidad y larga vida útil. Las válvulas proporcionan un diámetro externo reducido, un sistema de pistón de primera calidad, un diseño de ajuste profundo y muchas otras características opcionales. Las válvulas de seguridad de pistón de una sola varilla están disponibles con una presión nominal de trabajo de 10000 psi y siempre se utilizan en pozos con condiciones extremas de fondo de pozo.

Características y Beneficios

• Diseño sencillo y compacto

• Tipo de pistón de vástago simple con sellos de pistón dinámicos sin elastómero

• Tipo de pistón de varilla con accionamiento hidráulico único (pistón de una sola pieza/tubo de flujo)

• Sello de metal a metal en posición cerrada

• Barrera de desechos positiva en ambos extremos del tubo de flujo

• Sellado de aletas verificado para servicio de arena (no se requiere sello resistente)

• Vías de fuga potenciales minimizadas

•Fiabilidad óptima

•Seguridad y contención de pozos superiores

• Componente crítico aislado del ambiente del pozo

• Aislamiento y tolerancia de desechos mejorados

Aplicaciones

• Finalización de la producción general

• Entornos de pozos hostiles compatibles con elastómero

Datos técnicos

* Otro perfil y tamaño de orificio de empaque están disponibles según el tamaño de tubería seleccionado y la solicitud.

Niples de aterrizaje de válvula de seguridad

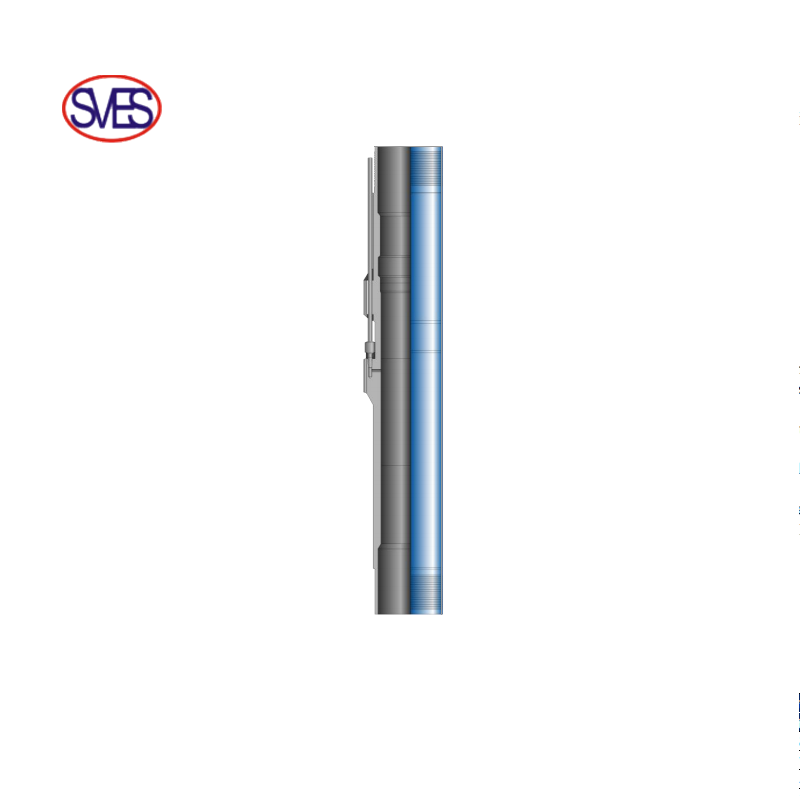

Los niples de aterrizaje de válvulas de seguridad se utilizan para acomodar válvulas de seguridad subsuperficiales recuperables con cable. Estos niples tienen un rebaje de bloqueo y un puerto de comunicación hidráulica ubicado entre los dos orificios pulidos. Este niple presenta un puerto de conexión de línea de control integral que opera la válvula de seguridad subsuperficial. El niple es una construcción de una sola pieza, fabricado a partir de barras y contiene el perfil de bloqueo altamente exitoso y probado en el campo.

Características y beneficios

• identificación grande

• Se ofrece en varias combinaciones de perfiles de bloqueo

• El perfil de bloqueo permite la optimización de la terminación sin restricción a los tamaños de orificio de sello estándar

• Fabricado a partir de barras con una barra de máquina excéntrica que contiene la conexión de la línea de control

• El niple está construido sin soldadura, lo que proporciona propiedades de material homogéneas

• La presión de trabajo de 10 000 psi (68,9 MPa) con materiales estándar 9Cr o 13Cr, otros materiales disponibles a pedido garantizan la versatilidad de la aplicación

Aplicaciones

• Pozos de producción e inyección

Datos técnicos

* Otro perfil y tamaño de orificio de empaque están disponibles según el tamaño de tubería seleccionado y la solicitud.

Válvulas de seguridad recuperables con cable

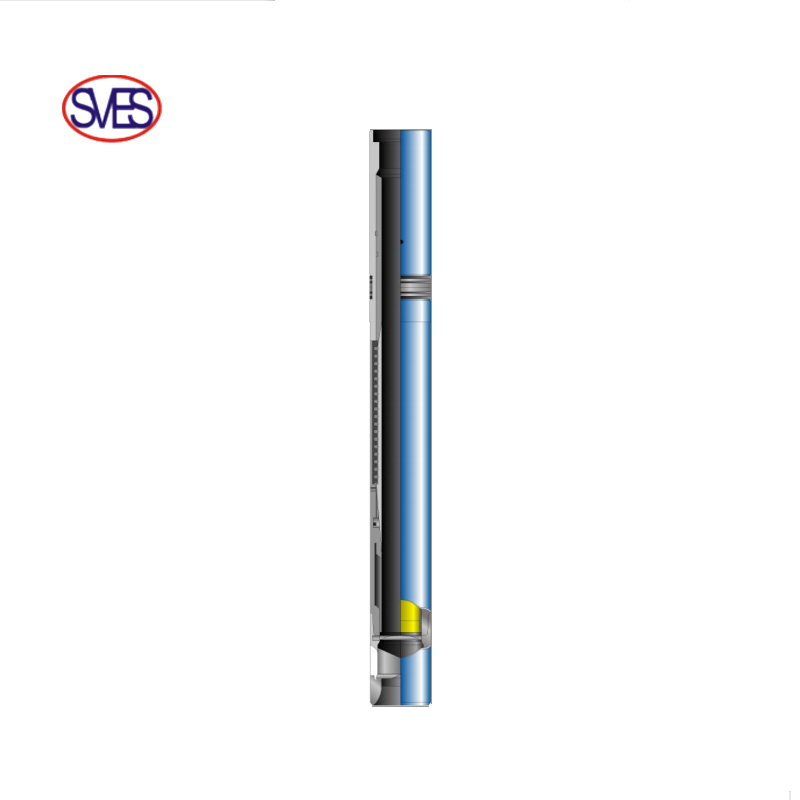

Las válvulas de seguridad recuperables con cable ofrecen características premium similares a las de una válvula de seguridad recuperable de tubería y se colocan en niples de aterrizaje de válvulas de seguridad que están equipados con una línea de control. conectado al sistema de control de superficie. Esta configuración permite recuperar fácilmente la válvula de seguridad para su reparación o mantenimiento. Cuando se ensambla a una cerradura con cable, el conjunto se puede instalar en un niple de válvula de seguridad. La línea de control hidráulico conecta el niple de la válvula de seguridad al sistema de parada de emergencia de superficie. La pérdida de presión en la línea de control cerrará la válvula y cerrará el pozo. Estas válvulas operadas con cable son válvulas premium debido al uso de material de sello no elastomérico, roscas de carcasa de metal a metal, metalurgia de alta resistencia a la tracción y paquetes de sello de pistón y empaque HP/HT únicos cuando lo requiere la aplicación. Estas características de diseño son imprescindibles cuando se consideran aplicaciones para grandes diámetros, alta temperatura, alta presión, extremadamente corrosivas y hostiles.

Características y beneficios

• Función de ecualización

• Diseño de gran diámetro

• Conjunto de sello dinámico no elastomérico

• El perfil de bloqueo permite la optimización de la terminación sin restricciones a los tamaños de orificios de sellado estándar

• Fácil operación de campo

• Presión de trabajo de 10,000 psi

Aplicaciones

• Pozos de producción e inyección

Datos técnicos

* Otro perfil y tamaño de orificio de sello disponibles según el tamaño de tubería seleccionado y la solicitud.
